Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | F-DQ 8×24 V DC/0.5 A PP HF |
| Output digital | 8 output transistor yang dapat diparameterkan |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |
| Arus output nominal | 0.5 A per kanal |
| Arus maksimum per modul | 3 A; perhatikan data derating dalam manual |
| Diagnostik | Fungsi diagnostik dan alarm diagnostik; LED RUN, ERROR, PWR, kanal, dan modul |
| Pemisahan potensial | Kanal terpisah dari bus backplane |
Aplikasi
- Kontrol output digital: Modul mengontrol input digital sesuai IEC 61131-2, tipe 0.5.
Fitur Utama

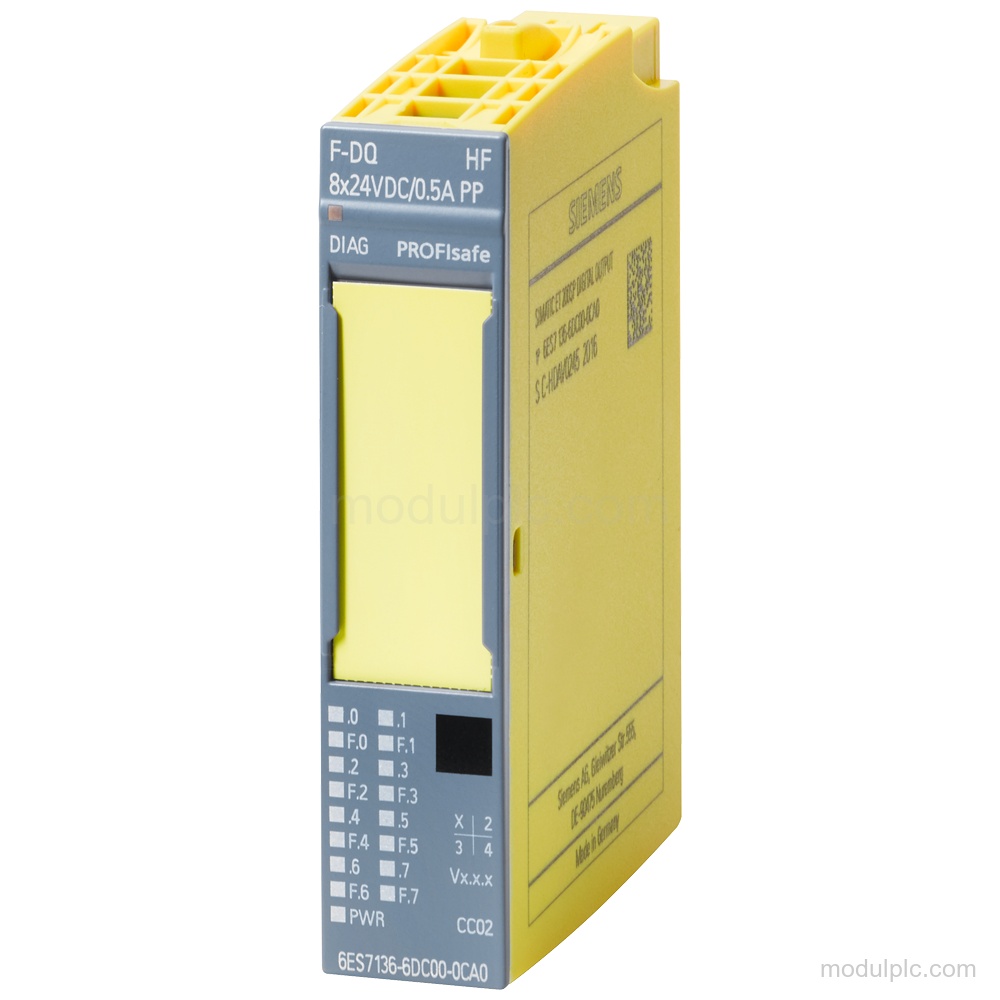

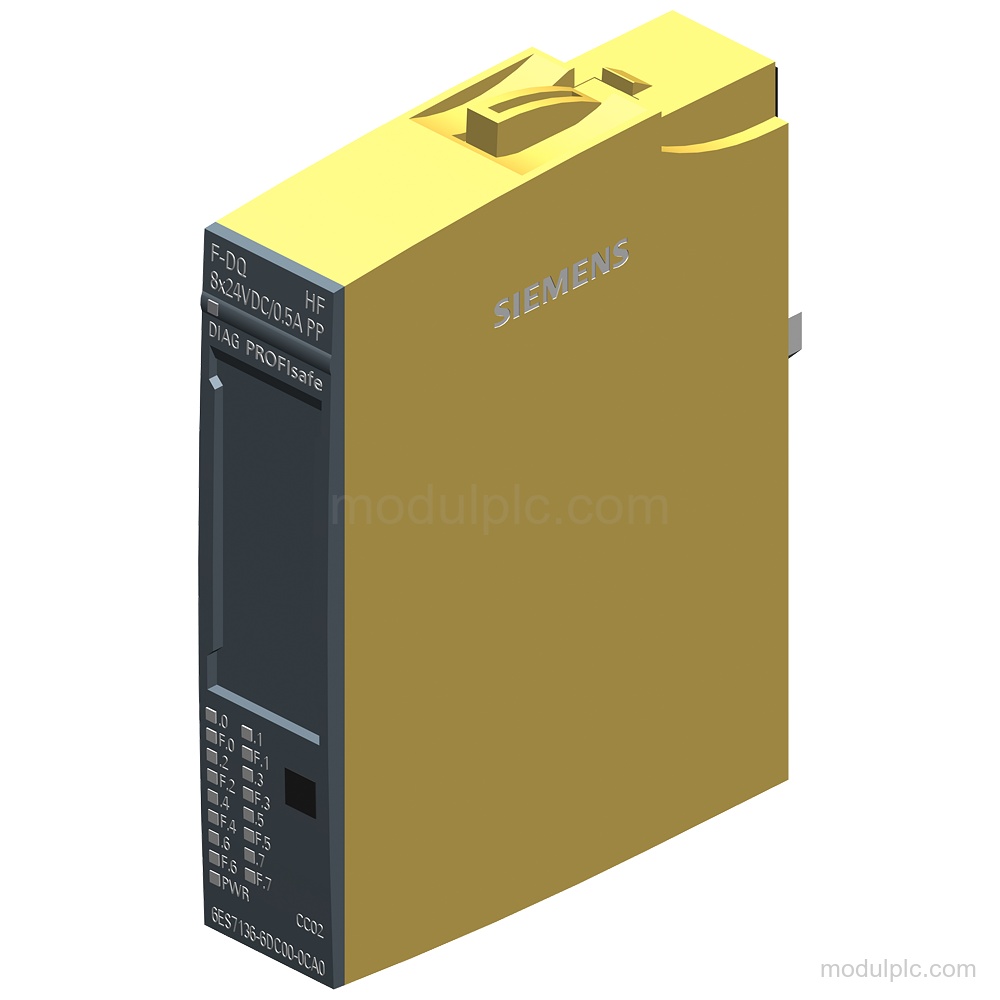

- Output digital fail-safe: Modul F-DQ 8×24 V DC/0.5 A PP HF dengan 8 output transistor yang dapat diparameterkan.
- Arus output: Arus output nominal adalah 0.5 A per kanal; arus maksimum adalah 3 A per modul, dengan data derating dalam manual.
- Tegangan catu daya: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
- Diagnostik: Fungsi diagnostik, alarm diagnostik, serta LED RUN, ERROR, PWR, status kanal, diagnostik kanal, dan diagnostik modul didukung.

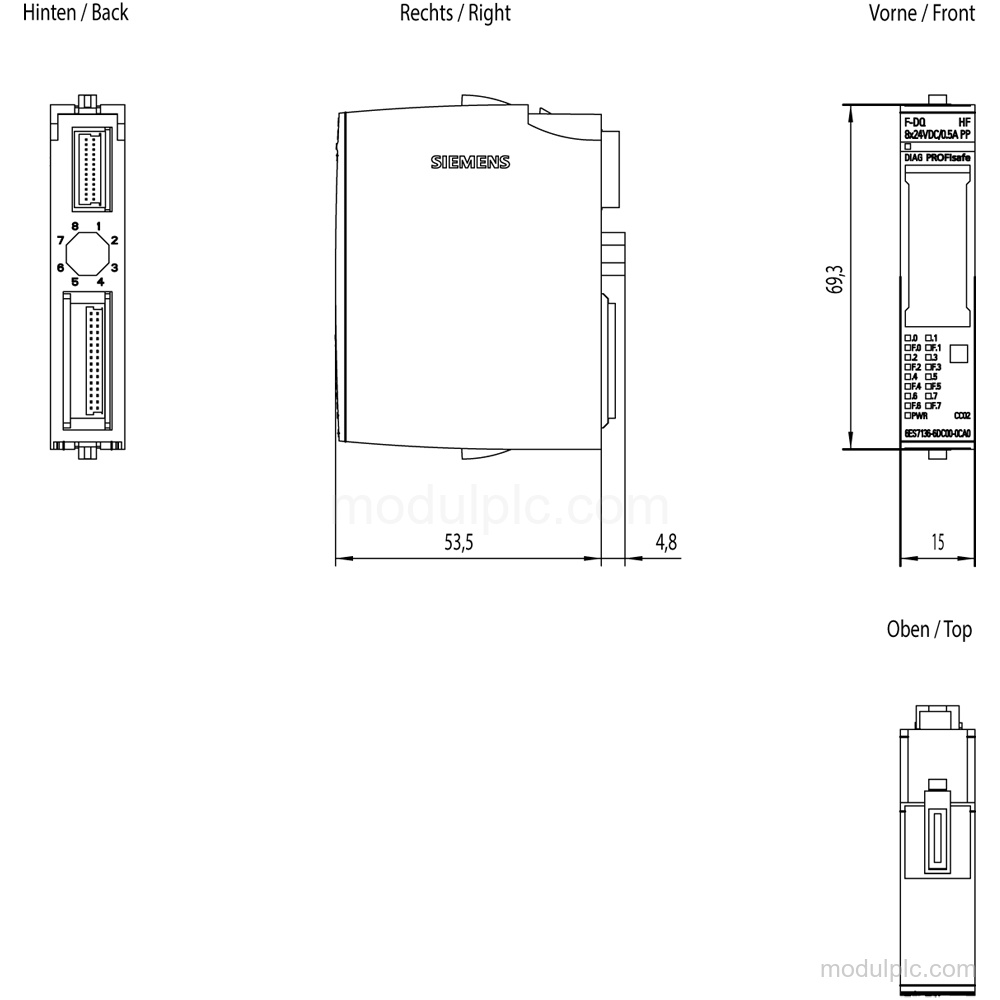

- Instalasi dan koneksi: Modul ini memiliki lebar 15 mm, mendukung instalasi horizontal dan vertikal, serta memungkinkan panjang kabel hingga 100 m untuk kabel berpelindung maupun tanpa pelindung.
- Pemisahan potensial: Kanal terpisah secara elektrik dari bus backplane, tetapi tidak terpisah satu sama lain atau dari catu daya elektronik.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital pada 6ES7136-6DC00-0CA0?
Modul ini memiliki 8 output transistor yang dapat diparameterkan.
2. Berapa tegangan catu daya modul ini?
Tegangan catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC.
3. Berapa arus output yang tersedia per kanal?
Arus output nominal adalah 0.5 A per kanal; arus total maksimum adalah 3 A per modul, dengan memperhatikan data derating dalam manual.
4. Diagnostik apa yang disediakan modul ini?
Modul mendukung diagnostik dan alarm diagnostik, dengan LED RUN, ERROR, PWR, status kanal, diagnostik kanal, dan diagnostik modul.
