Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Active Backplane ST 1+4 Slot |
| Jumlah slot | 5 |
| Konsumsi daya dari bus backplane | 2 W |
| Kehilangan daya tipikal | 2 W |
| Slot CPU, maks. | 1; untuk CPU S7-1500H dengan firmware CPU V3.1 atau lebih tinggi; hanya modul antarmuka hingga V1.1.0 (bus backplane aktif) |
| Slot IM, maks. | 1 |
| Slot PS, maks. | 4; Maks. 2 PS per stasiun |
| Slot IO/CM/CP/TM, maks. | 4 |
| Slot F-IO, maks. | 4 |
| Suhu operasi, instalasi horizontal | -30 °C hingga 60 °C |
| Suhu operasi, instalasi vertikal | -30 °C hingga 40 °C |
Aplikasi
- Pemasangan modul I/O S7-1500: Memasukkan modul I/O S7-1500 dan mendukung hot swapping di ET 200MP dengan IM 155-5 PN HF mulai FW V4.4.1.
Fitur Utama
- Bus backplane aktif: Active Backplane ST 1+4 Slot untuk memasukkan modul I/O S7-1500 dan melakukan hot swapping.

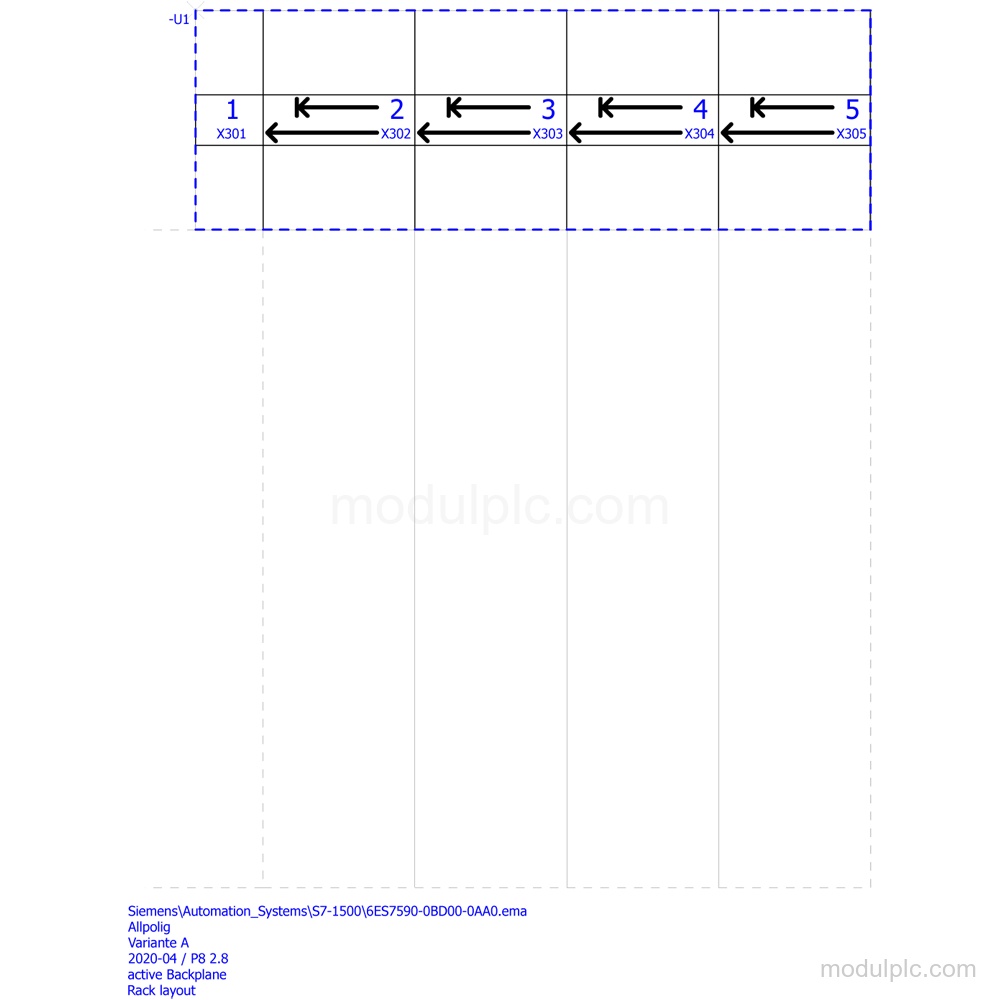

- Slot: 5 slot; hingga 1 slot CPU, 1 IM, 4 PS, 4 IO/CM/CP/TM, dan 4 F-IO, dengan pembatasan yang dinyatakan untuk konfigurasi tersebut.
- Konsumsi daya: Konsumsi daya dari bus backplane: 2 W. Kehilangan daya tipikal: 2 W.
- rekayasa dan firmware: Pembaruan firmware dimungkinkan; versi firmware mulai V1.0.0. Dapat dikonfigurasi/diintegrasikan dengan STEP 7 TIA Portal mulai V16 / V17 dan STEP 7 mulai V5.6 ke atas.
- Suhu instalasi: Saat beroperasi: -30 °C hingga 60 °C untuk instalasi horizontal dan -30 °C hingga 40 °C untuk instalasi vertikal.

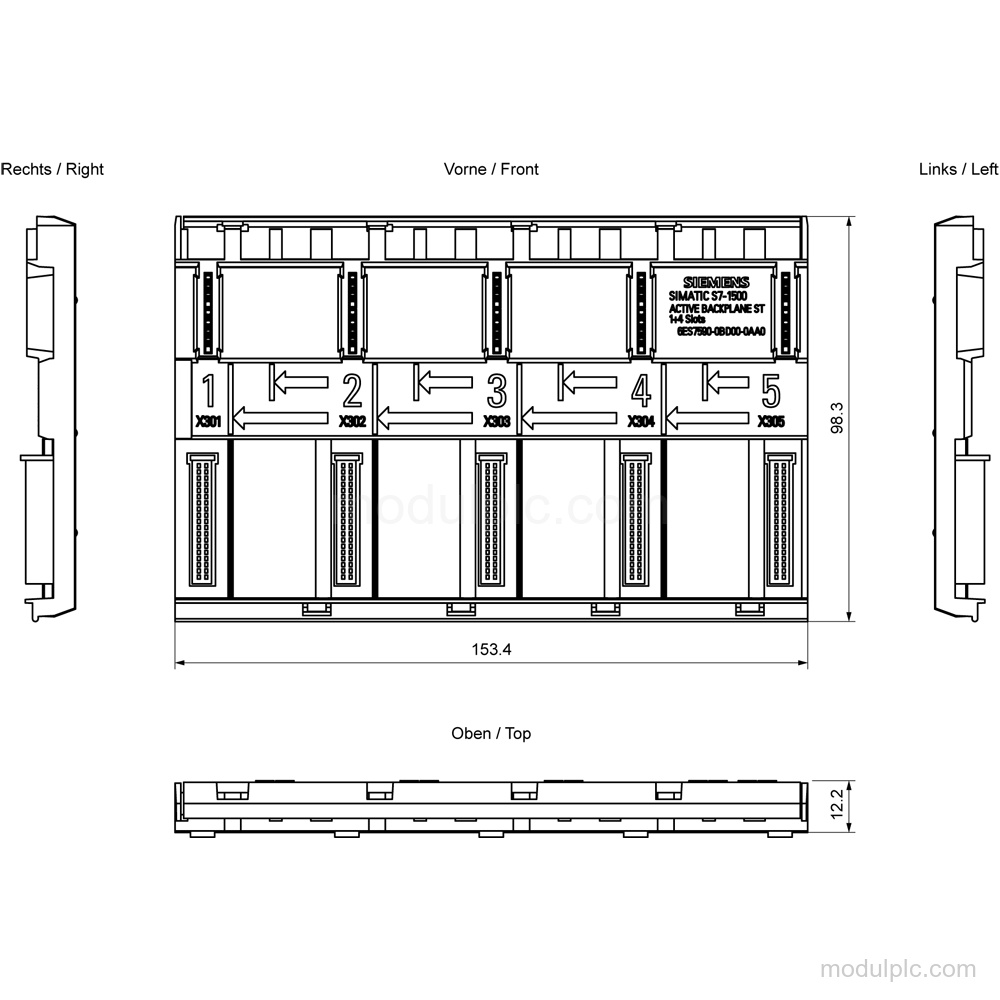

- Dimensi dan berat: Lebar 154 mm, tinggi 99 mm, kedalaman 14 mm, dengan berat sekitar 128 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah slot pada 6ES7590-0BD00-0AA0?
Produk ini memiliki 5 slot. Konfigurasinya mendukung hingga 1 slot CPU, 1 slot IM, 4 slot PS, 4 slot IO/CM/CP/TM, dan 4 slot F-IO, sesuai pembatasan yang dinyatakan.
2. Berapa batas suhu operasi produk ini?
Untuk instalasi horizontal, suhu operasi adalah -30 °C hingga 60 °C. Untuk instalasi vertikal, suhunya -30 °C hingga 40 °C.
3. Apa yang harus dipesan secara terpisah untuk konfigurasi ini?
Rel pemasangan S7-1500 dan penutup slot harus dipesan secara terpisah.
