Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal output digital | 8 |
| Tegangan suplai nominal | 24 V DC |
| Tegangan beban nominal 1L+ dan 2L+ | 24 V DC |
| Rentang tegangan beban yang diizinkan | 20.4 V hingga 28.8 V |
| Arus output nominal untuk sinyal "1" | 0.5 A |
| Arus sisa maksimum untuk sinyal "0" | 1.5 mA |
| Antarmuka PROFINET | 1 |
| Laju transmisi M12 maksimum | 100 Mbit/s |
| Koneksi M12 | 4 |
| Frekuensi switching maksimum dengan beban resistif | 100 Hz |
| Tingkat perlindungan | IP65/67 |
Aplikasi
- Kontrol output digital: 8 output digital mengontrol input digital dan beban; kontrol redundan terhadap beban didukung.
- Komunikasi PROFINET: Modul ini mendukung komunikasi PROFINET IO dan menyediakan layanan PROFINET termasuk startup yang diprioritaskan serta redundansi media MRP.
Fitur Utama

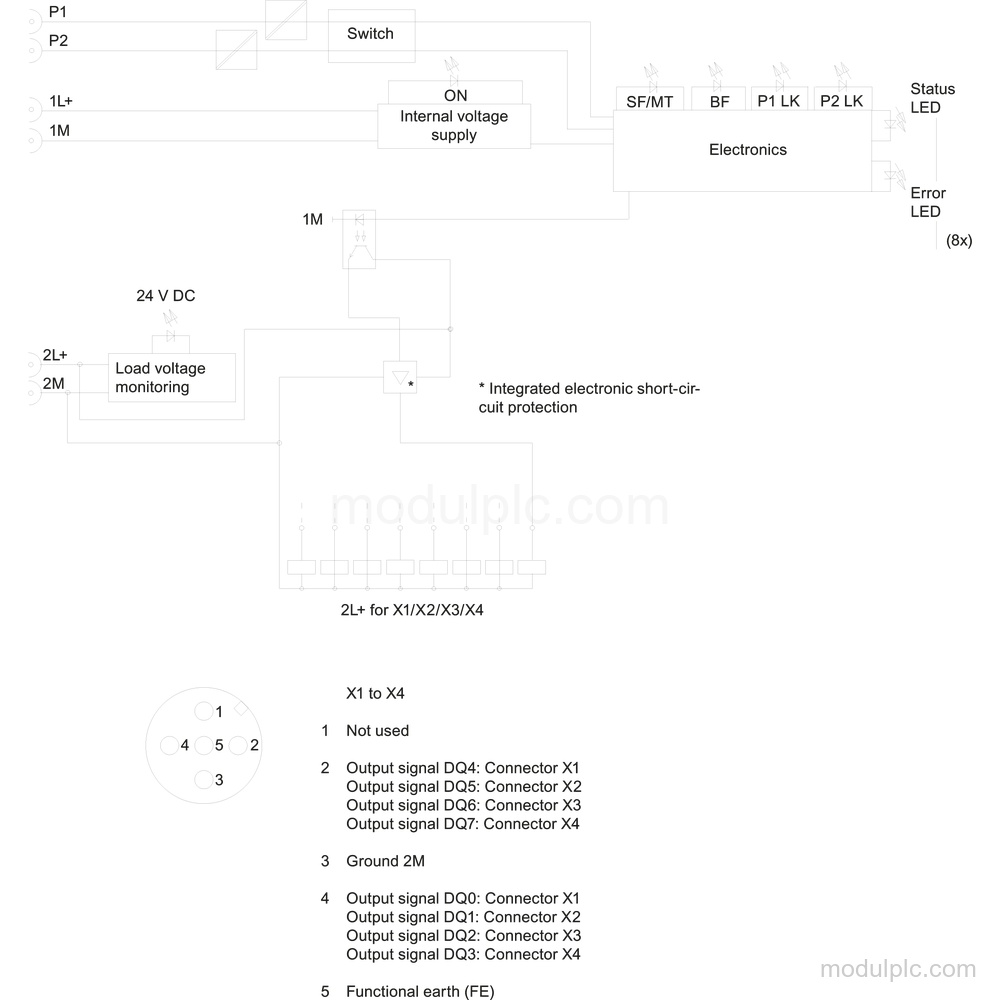

- Output digital: 8 output digital, tersusun dalam kelompok 8, dengan perlindungan hubung singkat dan ambang respons tipikal 0.7 A.
- Data kelistrikan output: Arus output sinyal "1" memiliki nilai nominal 0.5 A; arus sisa sinyal "0" maksimum 1.5 mA.
- Tegangan suplai dan beban: Tegangan suplai dan beban nominal adalah 24 V DC. Tegangan beban 1L+ dan 2L+ masing-masing memiliki rentang yang diizinkan 20.4 V hingga 28.8 V.
- Antarmuka PROFINET: 1 antarmuka PROFINET dengan switch terintegrasi, prosedur transmisi 100BASE-TX, dan laju transmisi maksimum 100 Mbit/s.

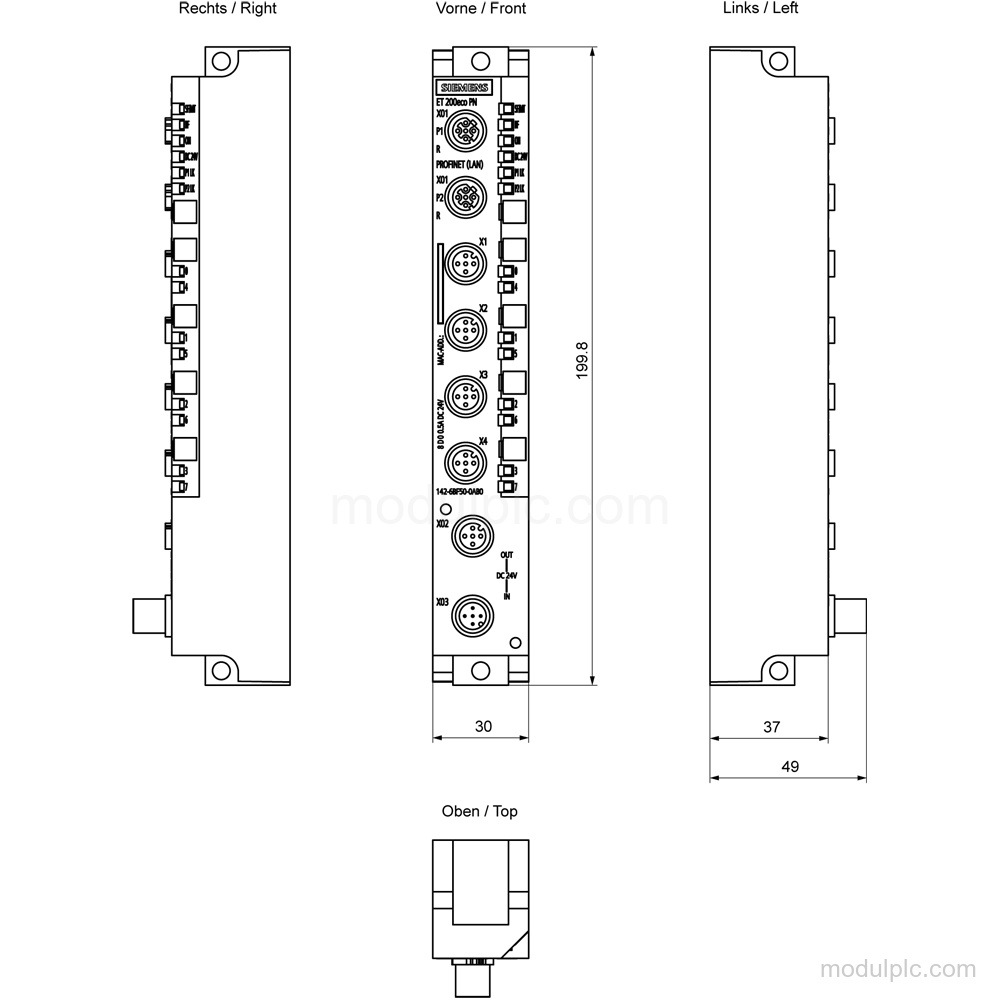

- Koneksi dan perlindungan: Modul ini memiliki 4 koneksi M12 dan tingkat perlindungan IP65/67.
- Diagnostik: Diagnostik mencakup alarm diagnostik, informasi diagnostik yang dapat dibaca, deteksi putus kabel aktuator, deteksi hubung singkat, dan indikasi kesalahan grup melalui LED merah/kuning "SF/MT".
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital pada 6ES7142-6BF50-0AB0?
Modul ini memiliki 8 output digital dalam kelompok 8.
2. Berapa nilai arus outputnya?
Arus output nominal untuk sinyal "1" adalah 0.5 A, dan arus sisa maksimum untuk sinyal "0" adalah 1.5 mA.
3. Antarmuka jaringan apa yang tersedia pada modul ini?
Modul ini menyediakan 1 antarmuka PROFINET dengan switch terintegrasi dan laju transmisi M12 maksimum 100 Mbit/s.
4. Koneksi dan perlindungan apa yang dimiliki konfigurasi ini?
Konfigurasi ini memiliki 4 koneksi M12 dan tingkat perlindungan IP65/67.
