Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 8 |
| Tegangan input nominal | 24 V DC |
| Tegangan input sinyal "0" | -3 hingga +5V |
| Tegangan input sinyal "1" | +11 hingga +30V |
| Antarmuka PROFINET | 1 |
| Prosedur transmisi | 100BASE-TX |
| Laju transmisi maksimum | 100 Mbit/s |
| Koneksi listrik | Konektor M12 melingkar 4/5-pin |
| Perlindungan | IP65/67 |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital 24 V DC melalui 8 input digital.
- Komunikasi PROFINET: Berkomunikasi melalui PROFINET IO menggunakan antarmuka 100BASE-TX.
- Pemantauan diagnostik: Menyediakan pemantauan tegangan suplai, informasi diagnostik, alarm diagnostik, deteksi putus kabel, dan diagnostik hubung singkat suplai enkoder.
Fitur Utama
- Input digital: 8 input digital, dalam kelompok 2, dengan kurva karakteristik input sesuai IEC 61131, tipe 3.
- Rentang sinyal input: Tegangan input nominal 24 V DC; sinyal "0" adalah -3 hingga +5V dan sinyal "1" adalah +11 hingga +30V.
- Antarmuka PROFINET: 1 antarmuka PROFINET dengan transmisi 100BASE-TX, switch terintegrasi, dan laju transmisi maksimum 100 Mbit/s.

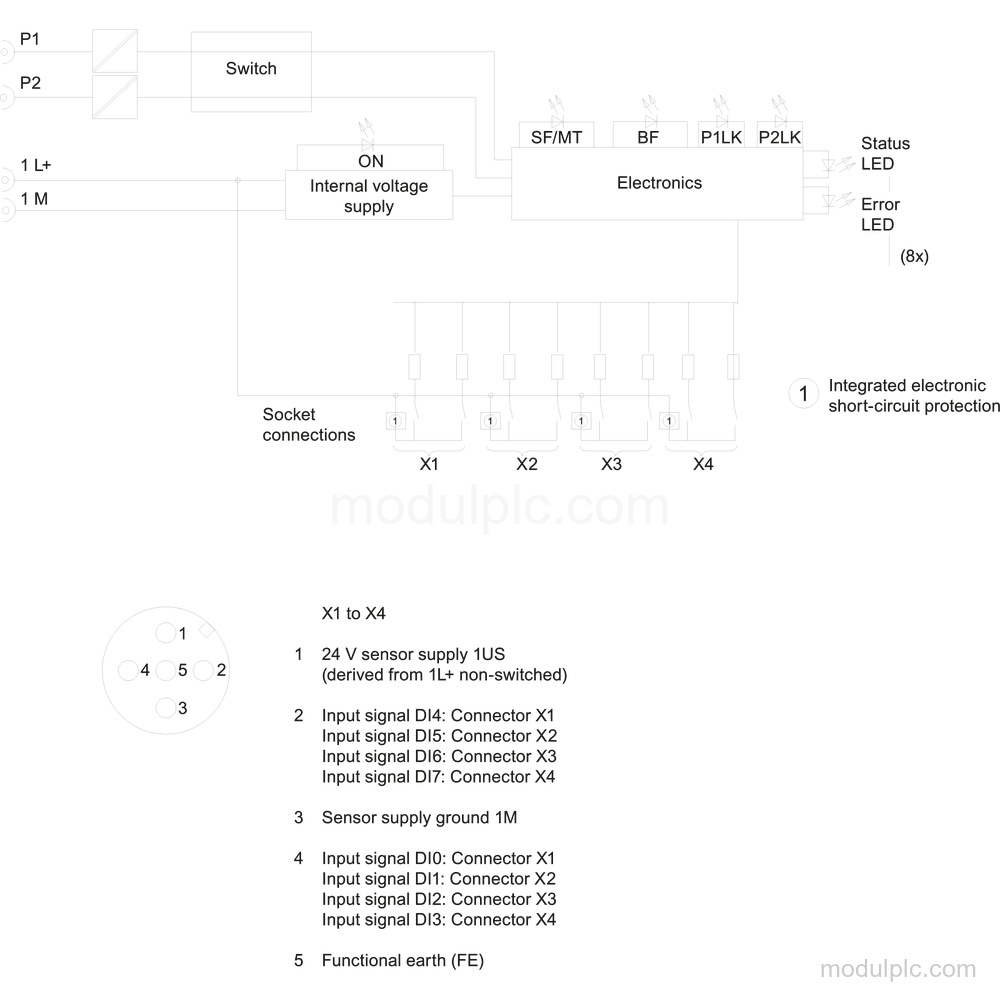

- Koneksi M12: Koneksi listrik menggunakan konektor M12 melingkar 4/5-pin; modul memiliki port M12 dengan negosiasi otomatis dan penyilangan otomatis.
- Diagnostik: Diagnostik mencakup alarm diagnostik, informasi diagnostik yang dapat dibaca, pemantauan tegangan suplai dengan LED hijau "ON", deteksi putus kabel, dan LED kesalahan grup merah/kuning "SF/MT".

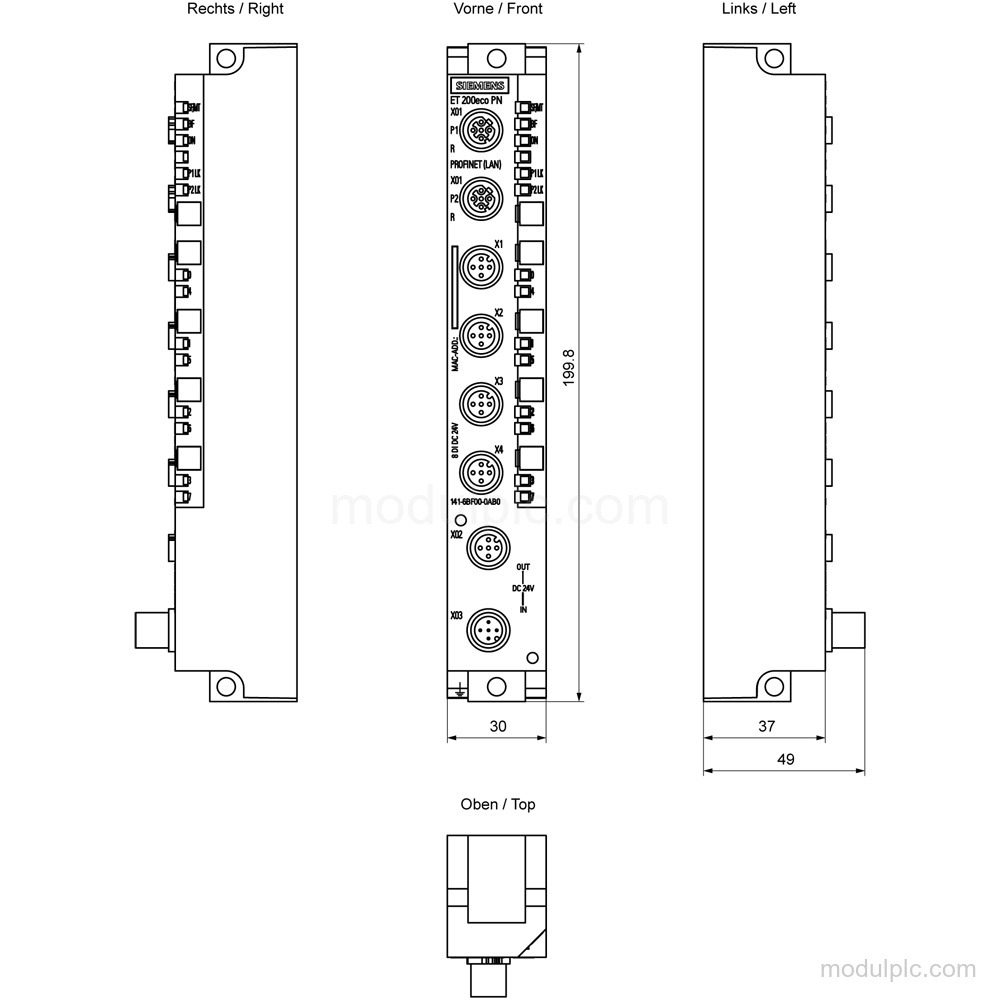

- Perlindungan dan dimensi: Perlindungan IP65/67, lebar 30 mm, tinggi 200 mm, kedalaman 49 mm, dan bobot sekitar 550 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7141-6BF00-0AB0?
Produk ini memiliki 8 input digital, dalam kelompok 2.
2. Rentang sinyal input apa yang didukung modul ini?
Tegangan input nominalnya 24 V DC. Sinyal "0" adalah -3 hingga +5V, dan sinyal "1" adalah +11 hingga +30V.
3. Antarmuka jaringan dan protokol apa yang didukung?
Produk ini memiliki 1 antarmuka PROFINET dengan transmisi 100BASE-TX dan mendukung PROFINET IO. PROFINET CBA, PROFIsafe, dan komunikasi open IE TCP/IP tidak didukung.
4. Konektor dan tingkat perlindungan apa yang dimilikinya?
Produk ini menggunakan konektor M12 melingkar 4/5-pin dan memiliki perlindungan IP65/67.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi nomor pesanan yang tepat, susunan konektor, suplai 24 V DC, fungsi PROFINET yang diperlukan, serta dimensi dan tingkat perlindungan yang disebutkan.
