Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul ekspansi RTD LOGO! AM2 |
| Input analog | 2; koneksi 2 atau 3 kabel |
| Sensor yang didukung | Sensor termometer resistansi Pt100/Pt1000 |
| Catu | 12 V DC atau 24 V DC; 10.8 V DC hingga 28.8 V DC |
| Pemasangan | Rel DIN 35 mm; lebar 2 unit jarak |
| Perlindungan | IP20 |
Aplikasi
- Akuisisi sinyal RTD: Mengakuisisi sinyal termometer resistansi dari sensor Pt100/Pt1000 melalui input analog.
Fitur Utama

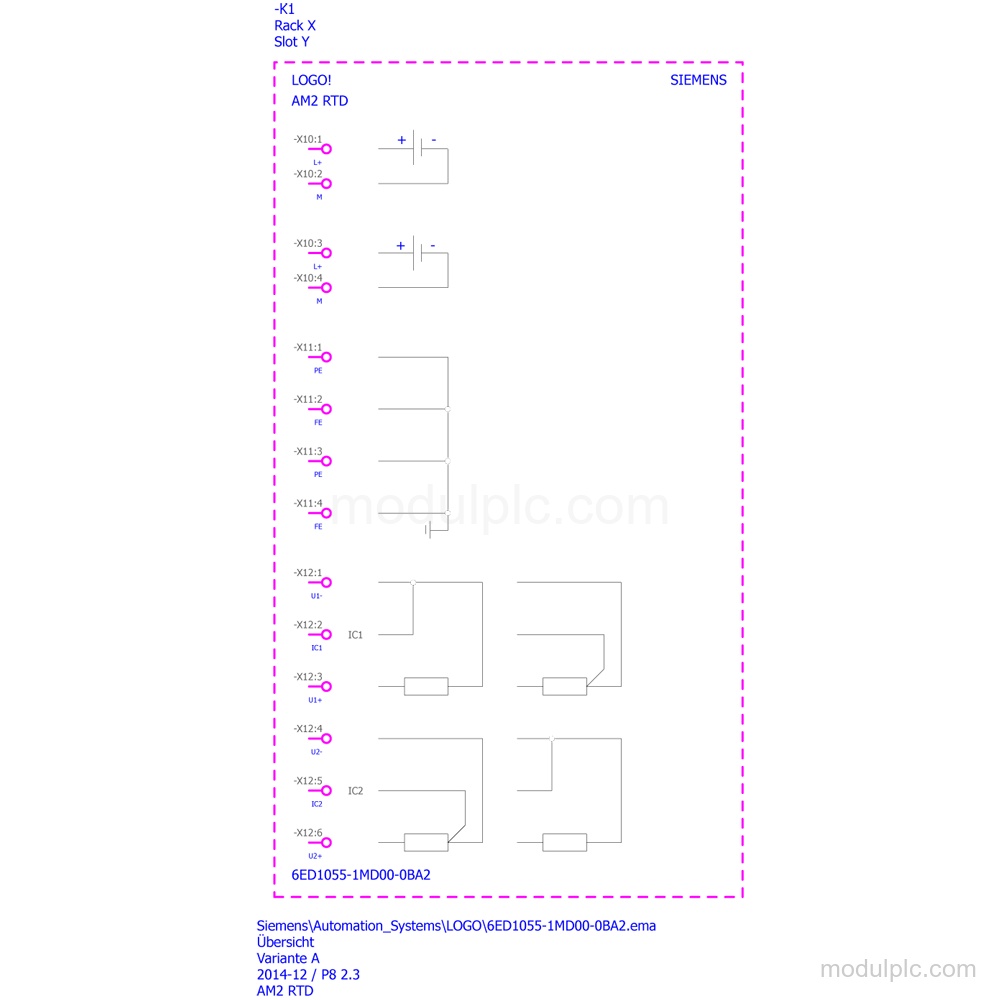

- Input analog RTD: 2 input analog mendukung koneksi 2 atau 3 kabel dan sensor termometer resistansi Pt100/Pt1000.
- Catu DC: Catu nominal: 12 V DC atau 24 V DC; rentang catu: 10.8 V DC hingga 28.8 V DC.

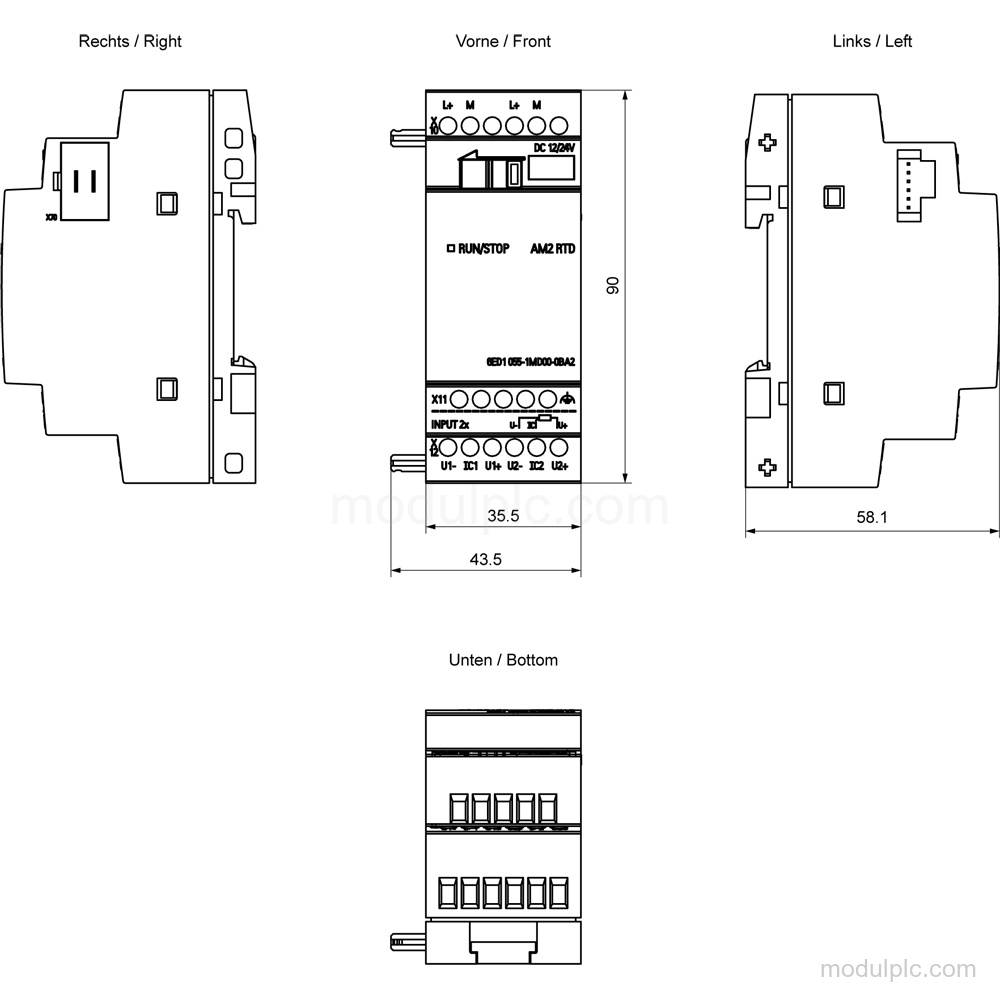

- Pemasangan pada rel DIN: Dipasang pada rel DIN 35 mm dan memiliki lebar 2 unit jarak.
- Konsumsi arus tipikal: Konsumsi arus, tipikal: 30 mA.
- Perlindungan: Tingkat perlindungan IP: IP20.
- Batas interferensi area hunian: Kelas batas B untuk penggunaan di area hunian menurut EN 55 011.
Pertanyaan yang Sering Diajukan
1. Sensor apa yang diterima Siemens 6ED1055-1MD00-0BA2?
Modul ini menerima sensor termometer resistansi Pt100/Pt1000.
2. Berapa jumlah input analog modul ini?
Modul ini memiliki 2 input analog dengan koneksi 2 atau 3 kabel.
3. Catu apa yang digunakan modul ini?
Modul ini menggunakan 12 V DC atau 24 V DC, dengan rentang catu 10.8 V DC hingga 28.8 V DC.
4. Bagaimana modul ini dipasang?
Modul ini dipasang pada rel DIN 35 mm dan memiliki lebar 2 unit jarak.
