Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

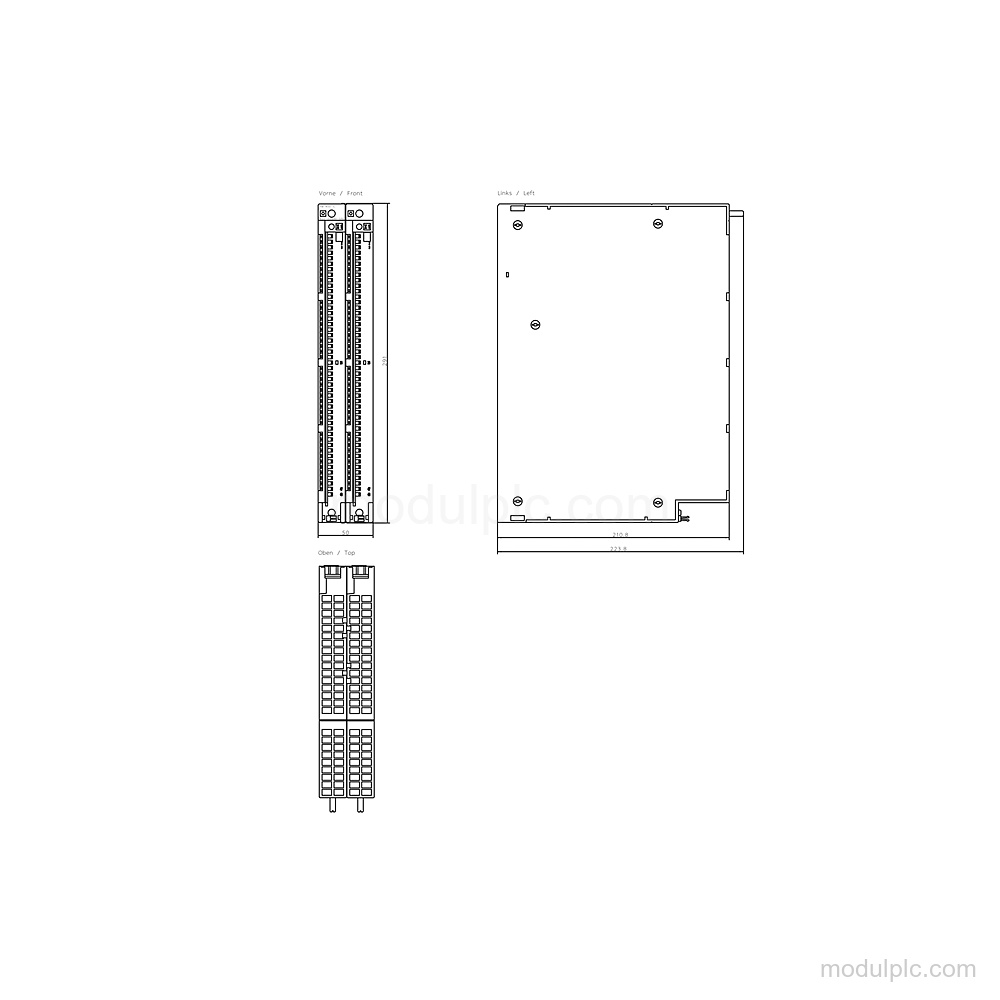

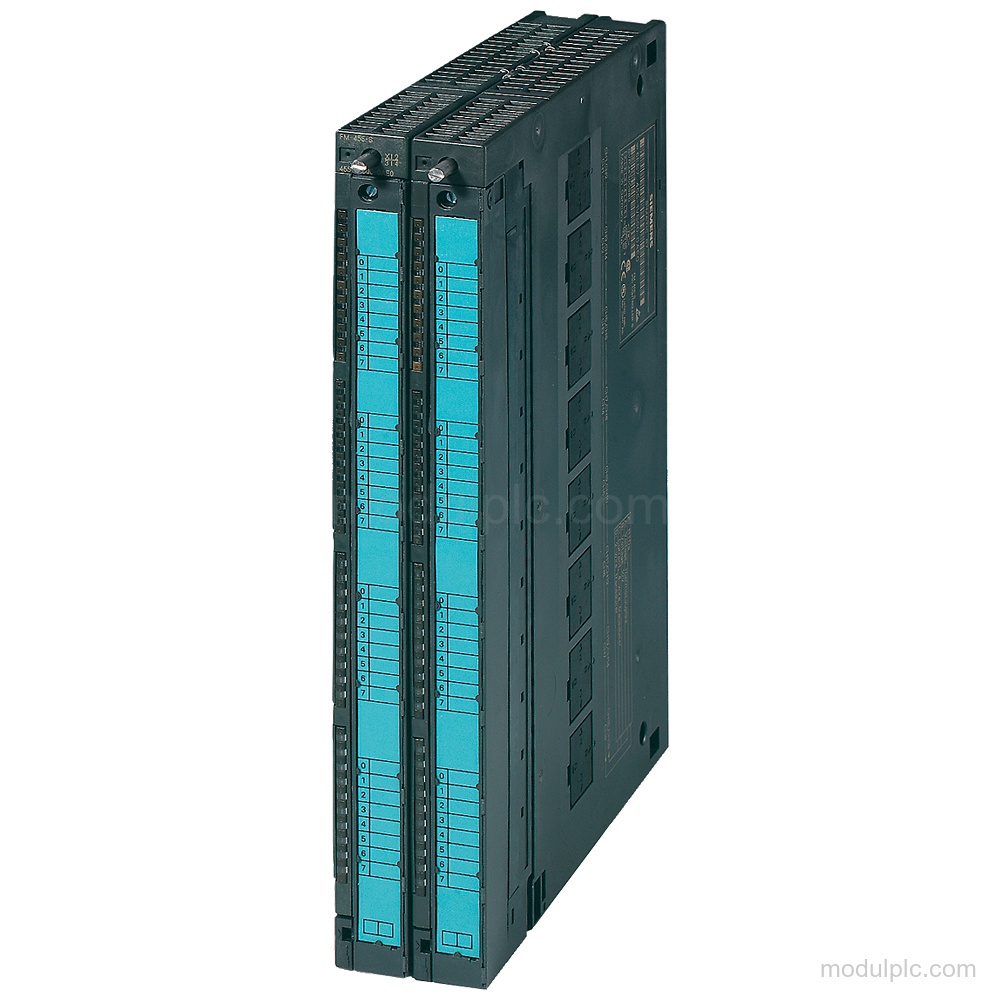

| Jenis modul | Modul kontrol SIMATIC S7-400 FM 455 C |
| Input digital | 16 |
| Input analog | 16; 8 dengan Pt 100 atau koneksi 4-kawat |
| Output analog | 16 |
| Tegangan beban nominal | 24 V DC |
| Rentang tegangan beban yang diizinkan | 20.4 V hingga 28.8 V DC |
| Rentang input | 0 hingga +10 V; -1.75 V hingga +11.75 V; 0 hingga 20 mA; 4 mA hingga 20 mA; termokopel; Pt 100 |
| Rentang output | 0 hingga 10 V; -10 V hingga +10 V; 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi | Maksimum 14 bit; 12 bit atau 14 bit, dapat diparameterkan |
| Konektor depan | 2x 48-pin |
Aplikasi
- Kontrol loop tertutup: Menyediakan 16 pengontrol loop tertutup, dengan kapasitas 16 menggunakan termokopel atau koneksi 2-kawat dan 8 menggunakan Pt 100 atau koneksi 4-kawat.
Fitur Utama
- Kanal I/O: Memiliki 16 input digital, 16 input analog, dan 16 output analog. Kapasitas input analog adalah 16 dengan termokopel atau koneksi 2-kawat, dan 8 dengan Pt 100 atau koneksi 4-kawat.
- Rentang sinyal input: Mendukung input tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, -1.75 V hingga +11.75 V, 0 hingga 20 mA, 4 mA hingga 20 mA, dan Pt 100.
- Output analog: Mendukung rentang output 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA. Output tegangan memiliki perlindungan hubung singkat.
- Resolusi dan waktu: Resolusi dengan overrange maksimum 14 bit dan dapat diparameterkan pada 12 bit atau 14 bit. Waktu konversi per kanal adalah 16.67 ms, dengan alternatif 12-bit dan 14-bit yang ditentukan.
- Catu dan diagnostik: Tegangan beban nominal adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Nilai pengganti dan kompensasi suhu internal atau eksternal dapat diparameterkan.
- Koneksi dan isolasi: Memerlukan 2x konektor depan 48-pin. Isolasi diuji dengan 500 V DC; kanal tidak terisolasi satu sama lain, sedangkan kanal dan bus bidang belakang terisolasi dengan optokopler.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal I/O pada 6ES7455-0VS00-0AE0?
Modul ini memiliki 16 input digital, 16 input analog, dan 16 output analog.
2. Rentang sinyal input dan output apa yang didukung FM 455 C ini?
Input mencakup 0 hingga +10 V, -1.75 V hingga +11.75 V, 0 hingga 20 mA, 4 mA hingga 20 mA, termokopel, dan Pt 100. Output mencakup 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Catu dan konektor depan apa yang digunakan modul ini?
Tegangan beban nominalnya 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC. Modul ini memerlukan 2x konektor depan 48-pin.
