Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul fungsi FM 453 untuk positioning |
| Kanal positioning | 3 |
| Input digital | 6; untuk setiap kanal/sumbu; dapat dikonfigurasi |
| Output digital | 4; untuk setiap kanal/sumbu; dapat dikonfigurasi |
| Tegangan catu daya | Nilai nominal 24 V DC |
| Dukungan enkoder | Enkoder inkremental (simetris); enkoder absolut (SSI) |
| Sinyal enkoder | Sinyal diferensial 5 V (fis. RS 422) |
| Frekuensi input enkoder inkremental | Maks. 1 MHz untuk panjang kabel 10 m; 0.5 MHz untuk panjang kabel 35 m |
| Frekuensi pulsa penggerak stepper | 200 kHz |
| Konektor depan | 1x 48-pin |
Aplikasi
- Positioning motor servo dan stepper: Menyediakan positioning 3 kanal untuk motor servo dan stepper.
Fitur Utama
- Positioning 3 kanal: Modul fungsi FM 453 untuk positioning dengan motor servo dan stepper; tersedia 6 input digital yang dapat dikonfigurasi dan 4 output digital yang dapat dikonfigurasi untuk setiap kanal/sumbu.
- Antarmuka enkoder: Mendukung enkoder inkremental simetris dan enkoder absolut dengan SSI; sinyal enkoder menggunakan sinyal diferensial 5 V (fis. RS 422).
- Catu daya 24 V: Tegangan nominal auxiliary dan load adalah 24 V DC. Rentang yang diizinkan adalah 20.4 V hingga 28.8 V, dengan batas dinamis 18.5 V hingga 30.2 V.
- Data sinyal dan waktu: Frekuensi input enkoder inkremental hingga 1 MHz untuk panjang kabel 10 m dan 0.5 MHz untuk panjang kabel 35 m. Frekuensi pulsa penggerak stepper adalah 200 kHz.

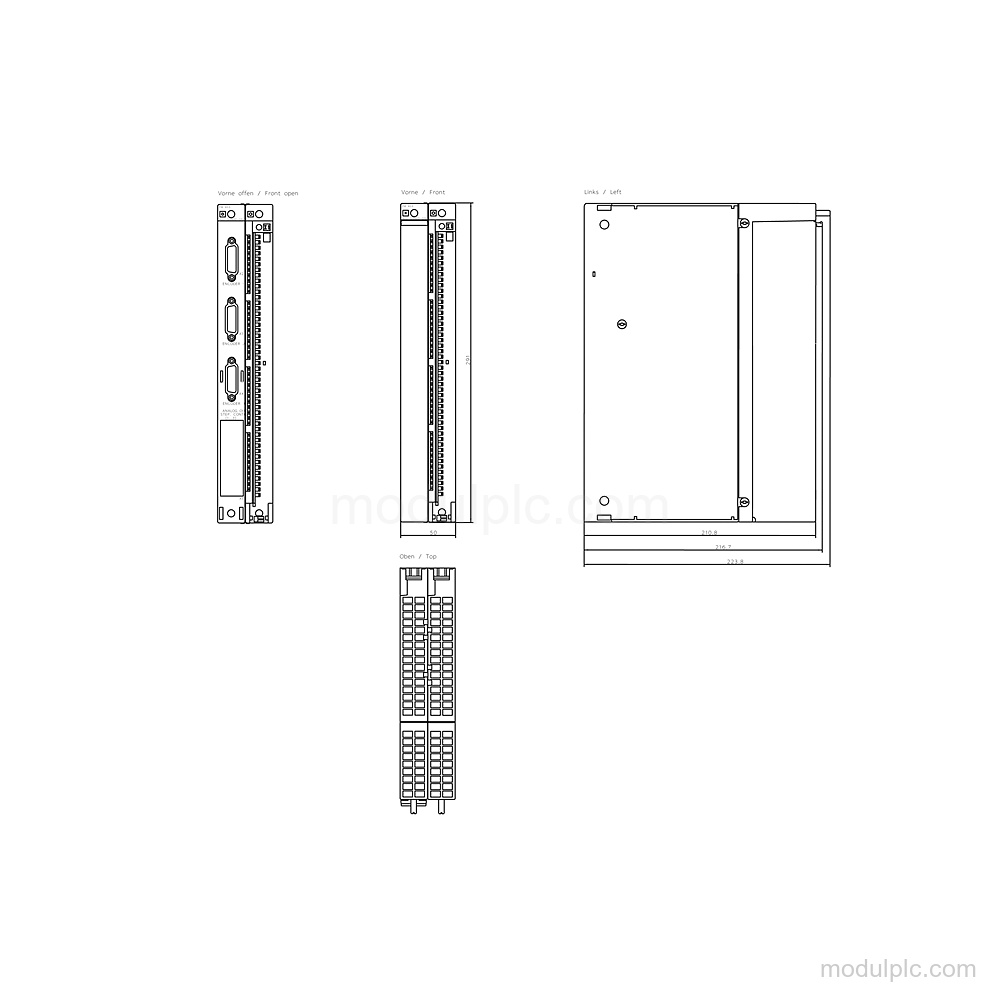

- Koneksi depan: Memerlukan konektor depan 1x 48-pin. Dimensi modul adalah lebar 50 mm, tinggi 290 mm, dan kedalaman 210 mm.
- Proteksi dan isolasi: Output digital memiliki proteksi hubung singkat. Input digital dan output digital dipisahkan secara elektris dengan optokopler.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7453-3AH00-0AE0?
Modul ini adalah modul fungsi FM 453 untuk positioning 3 kanal dengan motor servo dan stepper.
2. Berapa jumlah input dan output digitalnya?
Modul ini memiliki 6 input digital yang dapat dikonfigurasi dan 4 output digital yang dapat dikonfigurasi untuk setiap kanal/sumbu.
3. Enkoder apa yang dapat dihubungkan ke modul ini?
Modul ini mendukung enkoder inkremental simetris dan enkoder absolut dengan SSI. Sinyal enkoder menggunakan sinyal diferensial 5 V (fis. RS 422).
4. Konektor apa yang diperlukan modul ini?
Modul ini memerlukan konektor depan 1x 48-pin.
