Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Sistem elektronik kendali cam SIMATIC S7-400 FM 452 |
| Input digital | 11 |
| Output digital | 16 |
| Tegangan catu nominal | 24 V DC |
| Konsumsi arus input maksimum | 500 mA |
| Jenis enkoder yang dapat dihubungkan | Enkoder inkremental simetris; enkoder inkremental asimetris; enkoder absolut (SSI); sensor 2-kawat |
| Frekuensi input enkoder inkremental simetris, maks. | 1 MHz |
| Frekuensi clock SSI, maks. | 1 MHz |
| Konektor depan yang diperlukan | 1x 48-pin |
Aplikasi
- Kendali jalur cam: Mengendalikan jalur cam melalui 16 output digital.
Fitur Utama
- Sistem kendali cam: Sistem elektronik kendali cam SIMATIC S7-400 FM 452 dengan paket konfigurasi pada CD.
- I/O digital: 11 input digital mendukung sakelar titik referensi, pengaturan nilai aktual terbang/pengukuran panjang, pelepasan rem, dan pengaktifan output jalur no. 3 hingga 10. 16 output digital menyediakan fungsi jalur cam.
- Antarmuka enkoder: Enkoder yang dapat dihubungkan mencakup enkoder inkremental simetris, enkoder inkremental asimetris, enkoder absolut (SSI), dan sensor 2-kawat.
- Catu dan arus: Tegangan catu nominal: 24 V DC. Konsumsi arus input maksimum: 500 mA. Kehilangan daya tipikal: 8.1 W.
- Pewaktuan sinyal enkoder: Frekuensi input enkoder inkremental simetris: maks. 1 MHz. Frekuensi clock SSI: maks. 1 MHz. Panjang telegram SSI: dapat diparameterkan, serial 13 atau 25 bit.

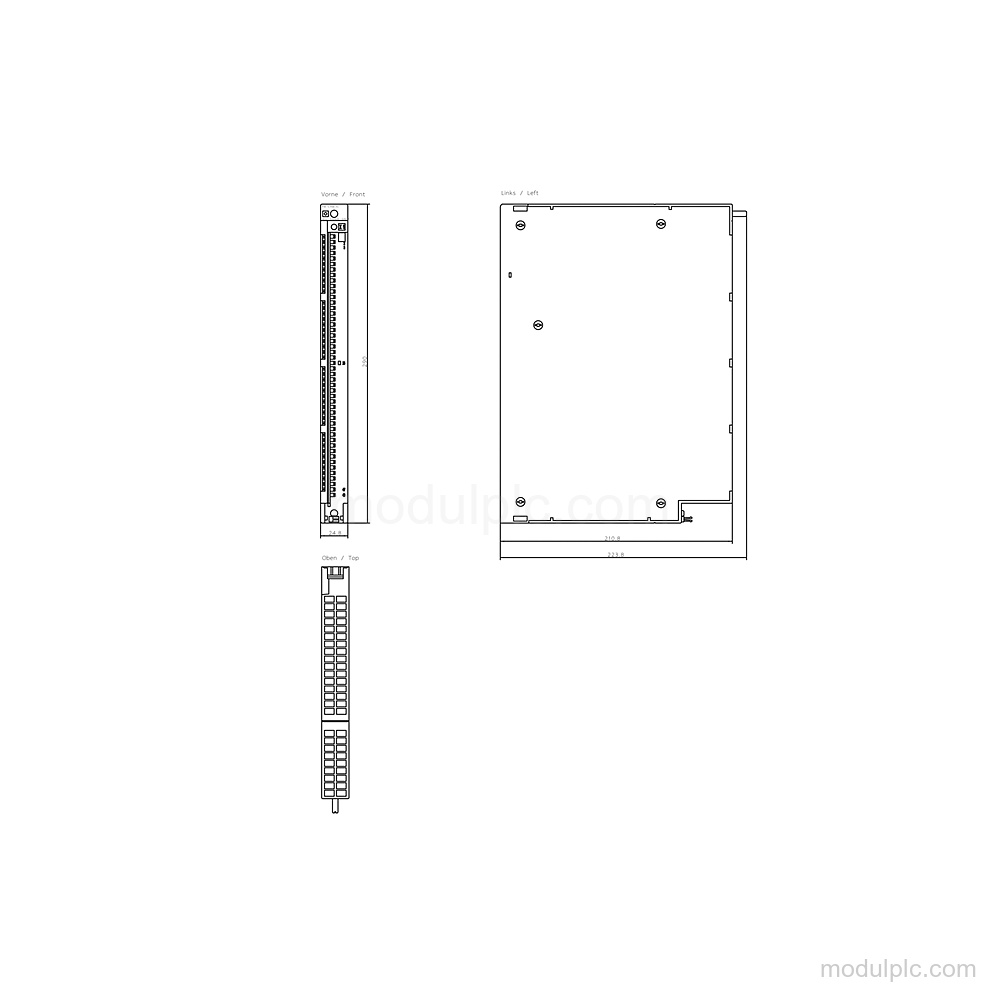

- Koneksi dan dimensi: Konektor depan yang diperlukan: 1x 48-pin. Dimensi: lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm; berat sekitar 650 g.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7452-1AH00-0AE0?
Produk ini adalah sistem elektronik kendali cam SIMATIC S7-400 FM 452 dengan fungsi jalur cam.
2. Berapa jumlah input dan output digitalnya?
Produk ini memiliki 11 input digital dan 16 output digital.
3. Jenis enkoder apa yang dapat dihubungkan?
Produk ini mendukung enkoder inkremental simetris, enkoder inkremental asimetris, enkoder absolut (SSI), dan sensor 2-kawat.
4. Apa catu dan konektor depannya?
Tegangan catu nominalnya 24 V DC, dan konektor depan yang diperlukan adalah 1x 48-pin.
