Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Output analog | 8 terisolasi |
| Jenis sinyal output | Tegangan dan arus |
| Rentang output tegangan | 0 hingga 10 V; 1 V hingga 5 V; -10 V hingga +10 V |
| Rentang output arus | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi | 13 bit |
| Tegangan beban L+ | Nilai nominal 24 V DC |
| Waktu konversi per kanal | 420 μs pada rentang 1 hingga 5 V dan 4 hingga 20 mA; 300 μs pada semua rentang |
| Fungsi diagnostik | Tidak |
Aplikasi
- Output sinyal aktuator: Modul ini menyediakan output tegangan dan arus untuk menghubungkan aktuator.
Fitur Utama
- 8 kanal output analog terisolasi: SM 432 memiliki 8 output analog dengan isolasi antara kanal dan bus backplane, serta antara kanal dan tegangan beban L+.
- Rentang output tegangan dan arus: Rentang tegangan yang didukung adalah 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V. Rentang arus yang didukung adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi 13 bit: Resolusi dengan overrange, termasuk tanda, adalah 13 bit.
- Catu 24 V: Tegangan beban L+ memiliki nilai nominal 24 V DC dan perlindungan polaritas terbalik.
- Koneksi aktuator: Koneksi dua kabel dan empat kabel dapat digunakan untuk output tegangan; koneksi dua kabel dapat digunakan untuk output arus. Koneksi dua kabel pada output tegangan tidak memiliki kompensasi resistansi kabel.

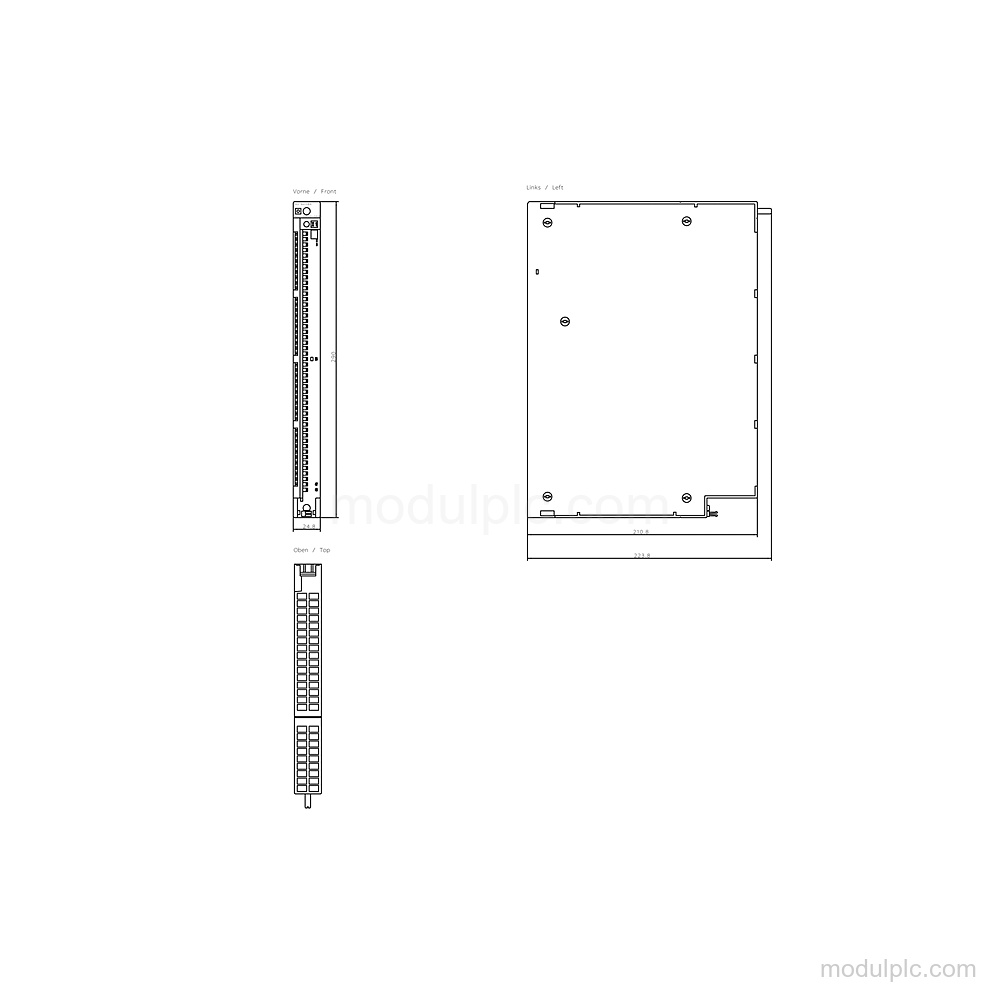

- Dimensi instalasi ringkas: Dimensi modul adalah lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm; berat sekitar 650 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output analog pada 6ES7432-1HF00-0AB0?
Modul ini memiliki 8 output analog terisolasi.
2. Rentang tegangan dan arus apa yang didukung modul ini?
Rentang tegangan adalah 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V. Rentang arus adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi modul output analog ini?
Resolusi dengan overrange, termasuk tanda, adalah 13 bit.
4. Koneksi aktuator apa yang didukung?
Koneksi dua kabel dan empat kabel dapat digunakan untuk output tegangan, sedangkan koneksi dua kabel dapat digunakan untuk output arus.
