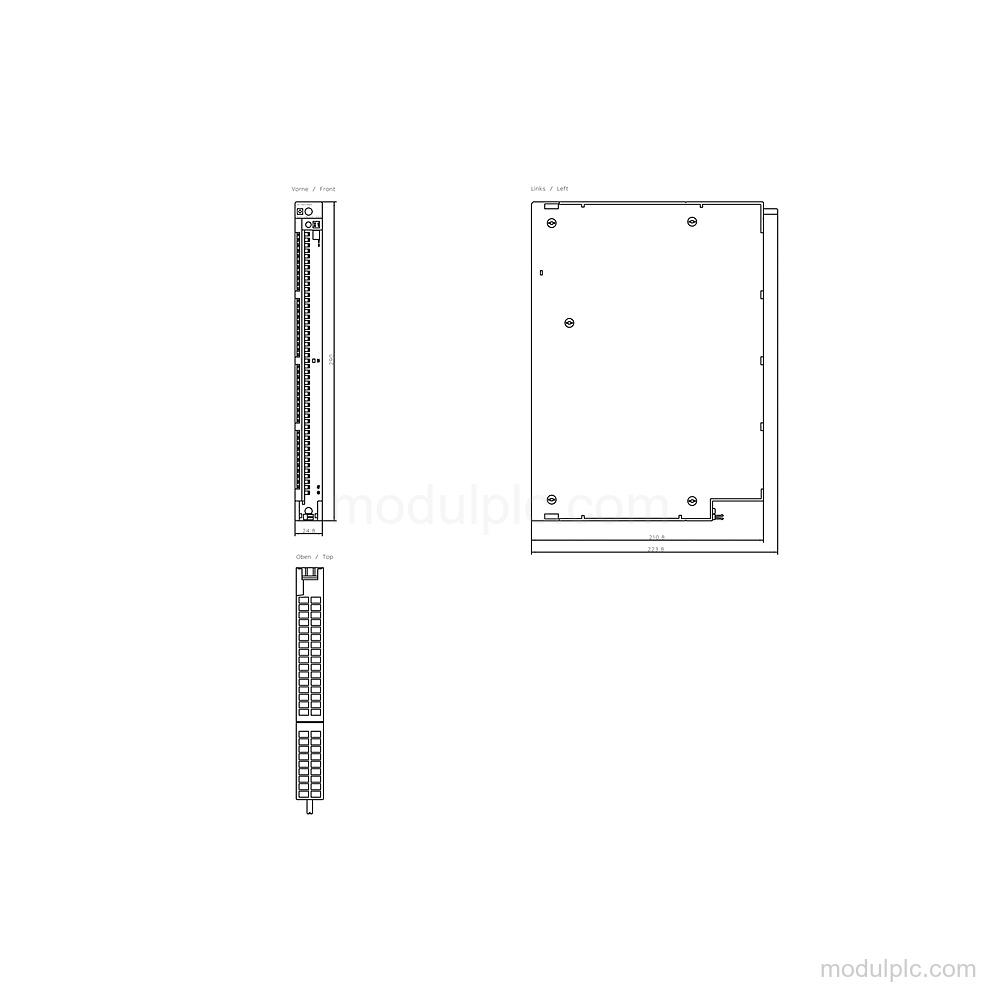

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input analog | 8 |
| Jenis pengukuran | Tegangan, arus, dan resistansi |
| Resolusi dengan overrange | 14 bit termasuk tanda |
| Rentang input tegangan | 1 V hingga 5 V; -1 V hingga +1 V; -10 V hingga +10 V |
| Rentang input arus | -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Rentang input resistansi | 0 hingga 600 ohm |
| Tegangan beban L+ | 24 V DC; hanya diperlukan untuk menyuplai transmitter 2-kabel |
| Waktu konversi dasar | 52 μs per kanal |
| Waktu eksekusi dasar | 0.42 ms dengan semua kanal dilepas |
| Fungsi diagnostik | Tidak |
Aplikasi
- Pengukuran tegangan dan arus analog: Modul melakukan pengukuran tegangan dan arus melalui input analog.
- Pengukuran resistansi: Modul melakukan pengukuran resistansi dengan koneksi 2-kabel, 3-kabel, dan 4-kabel.
- Catu transmitter 2-kabel: Modul menyuplai transmitter 2-kabel yang terhubung dan dikendalikan penuh jika tegangan beban L+ 24 V DC tersedia.
Fitur Utama
- 8 kanal input analog terisolasi: Modul SM 431 memiliki 8 input analog untuk pengukuran tegangan/arus dan 4 input untuk pengukuran resistansi.
- Rentang input yang didukung: Rentang tegangan mencakup 1 V hingga 5 V, -1 V hingga +1 V, dan -10 V hingga +10 V; rentang arus mencakup -20 mA hingga +20 mA dan 4 mA hingga 20 mA; rentang resistansi adalah 0 hingga 600 ohm.
- Resolusi 14 bit: Resolusi dengan overrange adalah 14 bit termasuk tanda. Waktu konversi dasar adalah 52 μs per kanal.
- Catu 24 V untuk transmitter 2-kabel: Tegangan beban L+ adalah 24 V DC dan hanya diperlukan untuk menyuplai transmitter 2-kabel. Arus input maksimum dari L+ tanpa beban adalah 200 mA untuk 8 transmitter 2-kabel yang terhubung dan dikendalikan penuh.
- Koneksi enkoder sinyal: Modul mendukung pengukuran tegangan, pengukuran arus 2-kabel dan 4-kabel, serta pengukuran resistansi dengan koneksi 2-kabel, 3-kabel, atau 4-kabel.
- Isolasi listrik: Input analog terisolasi dari bus backplane dan tegangan beban L+, tetapi kanal tidak terisolasi satu sama lain.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki 6ES7431-1KF20-0AB0?
Modul ini memiliki 8 input analog terisolasi. Semua 8 input mendukung pengukuran tegangan dan arus, sedangkan 4 input mendukung pengukuran resistansi.
2. Rentang sinyal apa yang didukung modul input analog ini?
Rentang tegangan adalah 1 V hingga 5 V, -1 V hingga +1 V, dan -10 V hingga +10 V. Rentang arus adalah -20 mA hingga +20 mA dan 4 mA hingga 20 mA. Rentang resistansi adalah 0 hingga 600 ohm.
3. Berapa resolusi dan waktu konversinya?
Resolusi dengan overrange adalah 14 bit termasuk tanda, dan waktu konversi dasar adalah 52 μs per kanal.
4. Apakah modul ini memerlukan catu 24 V?
Tegangan beban L+ adalah 24 V DC dan hanya diperlukan untuk menyuplai transmitter 2-kabel.
5. Apakah diagnostik dan isolasi kanal tersedia?
Fungsi diagnostik tidak tersedia. Input analog terisolasi dari bus backplane dan tegangan beban L+, tetapi tidak terisolasi satu sama lain.
