Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis output digital | 16 output relai terisolasi |
| Tegangan beban nominal, DC | 60 V |
| Tegangan beban yang diizinkan, DC | 1 V hingga 60 V |
| Tegangan beban nominal, AC | 230 V |
| Tegangan beban yang diizinkan, AC | 2 V hingga 264 V |
| Arus output nominal, sinyal "1" | 5 A |
| Arus input bus backplane, maksimum | 1 A pada 5 V DC |
| Kehilangan daya, tipikal | 4.5 W |
| Pemisahan potensial | Antar-kanal dalam kelompok 2 dan antara kanal dengan bus backplane |
Aplikasi
- Kontrol input digital: Output digital dapat mengontrol input digital.
- Kontrol beban redundan: Dua output dapat diparalelkan untuk kontrol redundan suatu beban, hanya dengan output yang memiliki tegangan beban sama.
Fitur Utama
- 16 output relai terisolasi: Modul ini memiliki 16 output digital relai dengan pemisahan potensial antar-kanal dalam kelompok 2 dan antara output dengan bus backplane.
- Tegangan beban AC dan DC: Tegangan beban nominal adalah 60 V DC atau 230 V AC; rentang yang diizinkan adalah 1 V hingga 60 V DC dan 2 V hingga 264 V AC.
- Arus output 5 A: Arus output nominal untuk sinyal "1" adalah 5 A, dengan arus beban minimum 11 mA.
- Frekuensi switching: Frekuensi switching maksimum adalah 10 Hz dengan beban resistif, 1 Hz dengan beban induktif atau beban lampu, dan 20 Hz secara mekanis.

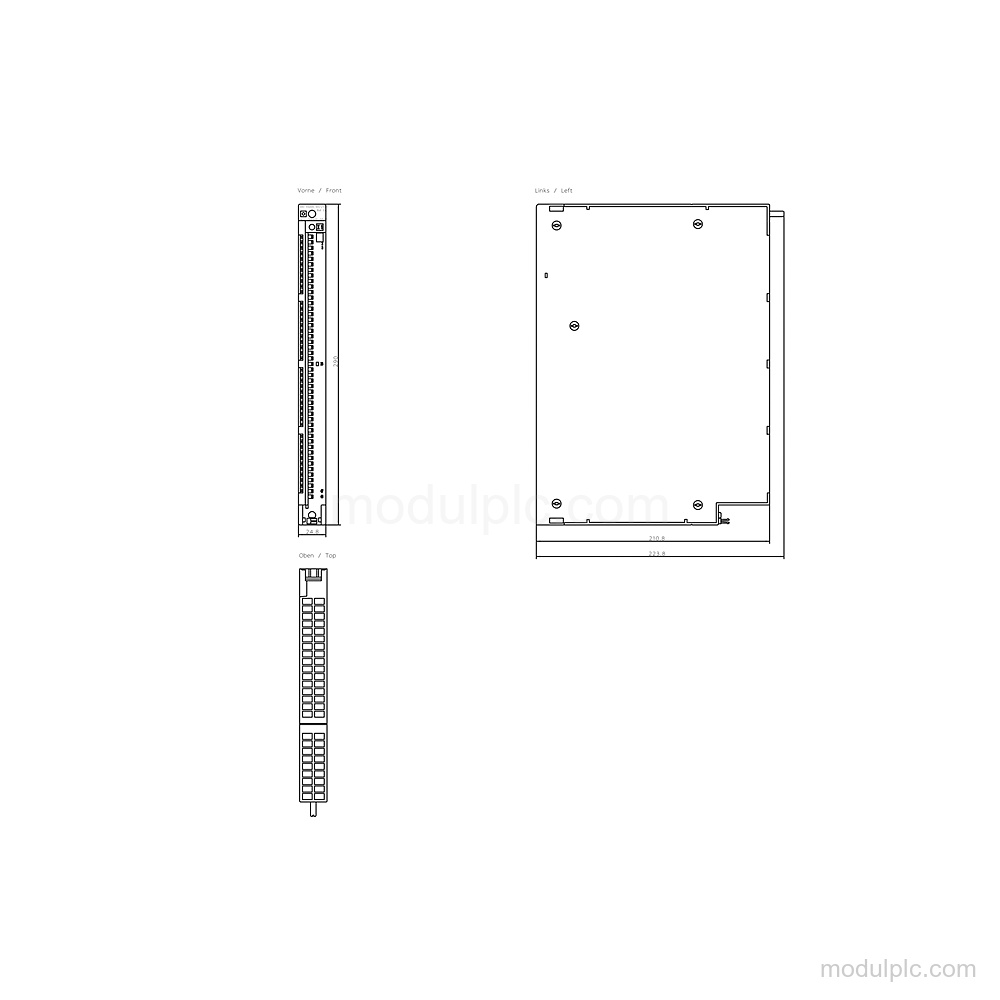

- Pemasangan dan indikasi: Dimensinya lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm. Indikator status output digital hijau tersedia pada setiap kanal.
- Pengumuman penghentian produk secara bertahap: Siklus hidup produk: Pengumuman penghentian produk secara bertahap.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital Siemens 6ES7422-1HH00-0AA0?
Modul ini memiliki 16 output digital relai terisolasi, dengan indikasi status hijau pada setiap kanal.
2. Tegangan beban apa yang didukung SM 422?
Tegangan beban nominalnya adalah 60 V DC atau 230 V AC. Rentang yang diizinkan adalah 1 V hingga 60 V DC dan 2 V hingga 264 V AC.
3. Berapa arus output nominalnya?
Arus output nominal untuk sinyal "1" adalah 5 A, dan arus beban minimum adalah 11 mA.
4. Apakah modul ini memiliki perlindungan hubung singkat?
Tidak, output digital tidak memiliki perlindungan hubung singkat.
5. Berapa dimensi dan beratnya?
Dimensinya lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm; beratnya sekitar 700 g.
