Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul output digital SIMATIC S7-400 SM 422 |
| Output digital | 16 DO terisolasi |
| Tegangan beban nominal | 230 V; 120/230 V AC |
| Rentang tegangan beban yang diizinkan | 79 V hingga 264 V |
| Rentang frekuensi yang diizinkan | 47 Hz hingga 63 Hz |
| Arus output nominal, sinyal "1" | 2 A |
| Rentang arus output, sinyal "1" | 10 mA hingga 2 A |
| Arus lonjakan yang diizinkan | 50 A per siklus |
| Waktu respons, maks. | 100 ms |
| Penundaan output dengan beban resistif | 1 ms dari "0" ke "1"; 1 siklus AC dari "1" ke "0" |
| Isolasi diuji dengan | 1 500 V AC |
| Siklus hidup produk | Pengumuman penghentian produk secara bertahap |
Aplikasi
- Pengendalian beban digital: Output mendukung pengendalian input digital dan pengendalian redundan suatu beban dengan menghubungkan dua output secara paralel, hanya dengan output yang memiliki tegangan beban sama.
- Pengendalian starter motor: Output mendukung starter motor hingga Size 5 menurut NEMA.
Fitur Utama
- 16 output digital terisolasi: SM 422 memiliki 16 output digital dengan pemisahan potensial antarsaluran dalam kelompok 4 dan antara saluran dengan bus backplane.
- Tegangan beban AC: Tegangan beban nominal adalah 230 V; penamaan tegangan beban yang didukung adalah 120/230 V AC, dengan rentang yang diizinkan 79 V hingga 264 V dan rentang frekuensi 47 Hz hingga 63 Hz.
- Arus output: Arus output sinyal "1" bernilai nominal 2 A, dengan rentang yang diizinkan 10 mA hingga 2 A dan arus lonjakan yang diizinkan 50 A per siklus.
- Proteksi dan diagnostik output: Proteksi hubung singkat tersedia. LED merah INTF menunjukkan sekring putus, dan LED merah EXTF menunjukkan tegangan beban tidak ada; diagnostik tidak dapat diparameterkan.
- Pewaktuan output: Dengan beban resistif, penundaan output maksimum 1 ms dari "0" ke "1" dan maksimum 1 siklus AC dari "1" ke "0".

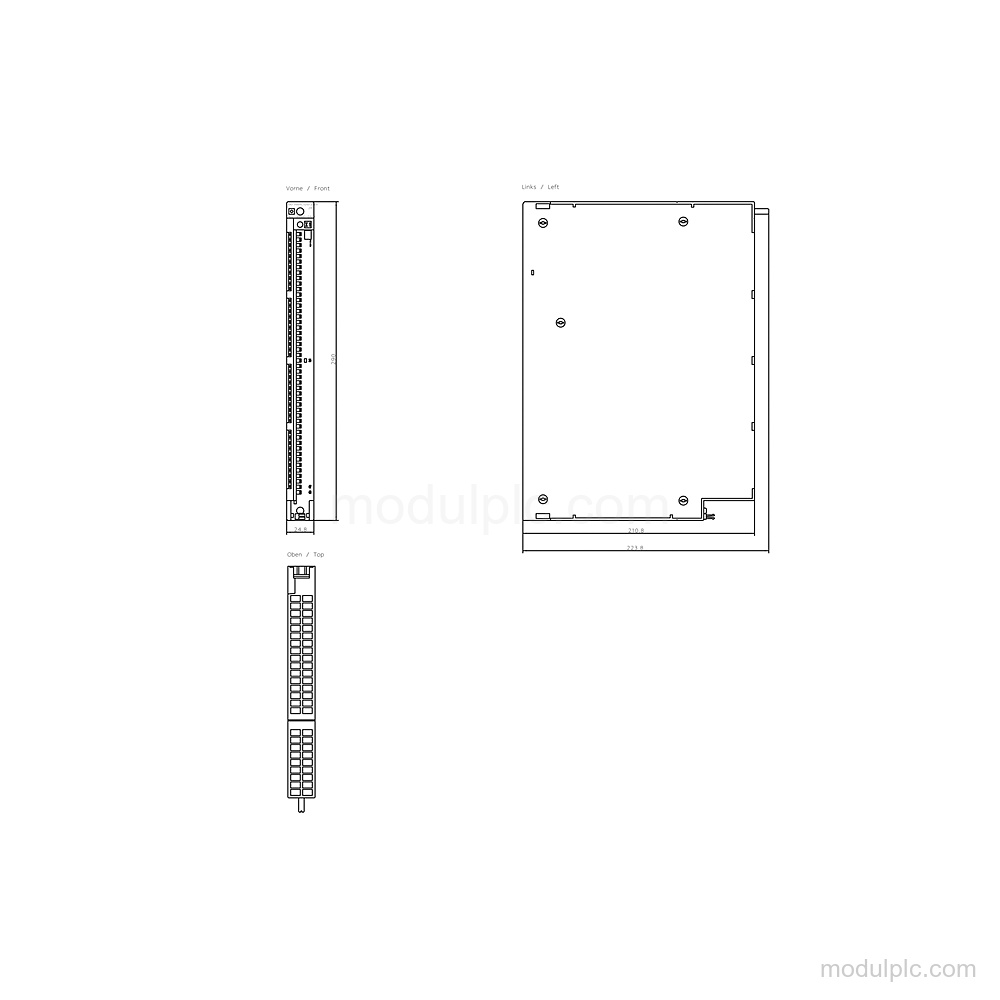

- Dimensi dan berat modul: Dimensi adalah lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm; berat sekitar 800 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital pada 6ES7422-1FH00-0AA0?
Modul ini memiliki 16 output digital terisolasi, dengan pemisahan potensial antarsaluran dalam kelompok 4.
2. Berapa tegangan beban dan arus output yang didukung modul ini?
Tegangan beban nominal adalah 230 V dalam penamaan 120/230 V AC. Arus output sinyal "1" bernilai nominal 2 A, dengan rentang yang diizinkan 10 mA hingga 2 A.
3. Apakah 6ES7422-1FH00-0AA0 memiliki proteksi hubung singkat?
Ya. Proteksi hubung singkat tersedia, tetapi penyambungan kembali pada beban penuh tidak dapat dipastikan setelah terjadi hubung singkat.
4. Indikasi diagnostik apa yang tersedia?
LED merah INTF menunjukkan sekring putus, dan LED merah EXTF menunjukkan tegangan beban tidak ada. Fungsi diagnostik tidak dapat diparameterkan.
