Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | SIMATIC S7-400 SM 421 input digital terisolasi |
| Input digital | 16 |
| Tegangan input | AC/DC; 24 V UC hingga 60 V UC (47 … 63 Hz) |
| Sinyal "0" | -6 hingga +6 V DC/ 0 hingga 5 V AC |
| Sinyal "1" | 15 hingga 72 V DC; -15 hingga -72 V DC; 15 hingga 60 V AC |
| Input yang dapat dikendalikan secara bersamaan | 16 |
| Arus input dari bus backplane | 5 V DC, maks. 150 mA |
| Kehilangan daya | 8 W; 3.5 W (24 V DC); 6.5 W (48 V DC); 8.0 W (60 V DC) |
| Diagnostik | Diagnostik, alarm diagnostik, dan interupsi perangkat keras yang dapat diparameterkan |
| Siklus hidup produk | Pengumuman penghentian produk secara bertahap |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital melalui 16 input digital terisolasi.
- Pemantauan putus kabel: Mendukung pemantauan putus kabel melalui pembatasan arus tetap dan diagnosis putus kabel.
- Penanganan alarm diagnostik: Mendukung alarm diagnostik dan interupsi perangkat keras yang dapat diparameterkan.
Fitur Utama
- 16 input digital terisolasi: Modul SM 421 memiliki 16 input digital terisolasi, dengan seluruh 16 input dapat dikendalikan secara bersamaan.
- Tegangan input AC/DC: Tegangan input adalah AC/DC, dengan nilai nominal 24 V UC hingga 60 V UC (47 … 63 Hz).
- Rentang sinyal input: Sinyal "0": -6 hingga +6 V DC/ 0 hingga 5 V AC. Sinyal "1": 15 hingga 72 V DC; -15 hingga -72 V DC; 15 hingga 60 V AC.
- Diagnostik dan alarm: Modul memiliki diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, informasi diagnostik yang dapat dibaca, dan deteksi putus kabel pada I> 0.7 mA.
- Koneksi enkoder: Modul mendukung sensor 2-kawat dan kabel berpelindung hingga 1 000 m. Arus diam yang diizinkan untuk sensor 2-kawat adalah 0.5 mA; 0.5 hingga 2 mA.

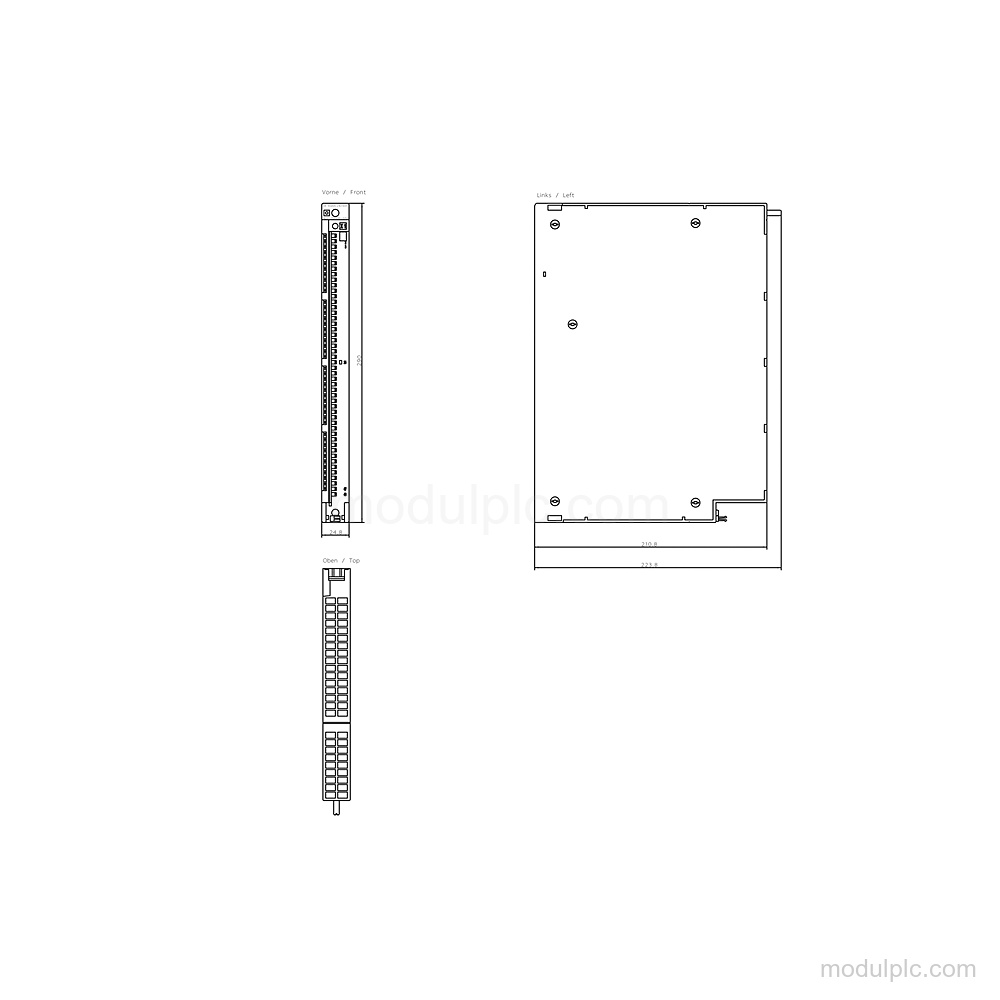

- Isolasi dan dimensi: Input digital terisolasi antar-kanal dan antara kanal dengan bus backplane. Isolasi diuji dengan 1 500 V AC; dimensinya 25 mm × 290 mm × 210 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7421-7DH00-0AB0?
Modul ini memiliki 16 input digital terisolasi, dan seluruh 16 input dapat dikendalikan secara bersamaan.
2. Rentang tegangan input apa yang didukung modul ini?
Tegangan input adalah AC/DC. Nilai nominalnya 24 V UC hingga 60 V UC (47 … 63 Hz); sinyal "0" adalah -6 hingga +6 V DC/ 0 hingga 5 V AC, dan sinyal "1" adalah 15 hingga 72 V DC; -15 hingga -72 V DC; 15 hingga 60 V AC.
3. Fungsi diagnostik dan alarm apa yang tersedia?
Modul ini memiliki diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, informasi diagnostik yang dapat dibaca, dan deteksi putus kabel pada I> 0.7 mA.
