Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input digital | 16 |
| Input yang dapat dikendalikan secara bersamaan | 16 |
| Tegangan input nominal | 24 V DC |
| Tegangan input sinyal "0" | -30 V DC hingga +5 V DC |
| Tegangan input sinyal "1" | 11 V DC hingga 30 V DC |
| Frekuensi input, maks. | 2 kHz |
| Waktu transisi input, min. | 3 μs; 0.05 / 0.1 / 0.5 / 3 ms |
| Rentang tegangan beban | 20.4 V hingga 28.8 V DC |
| Diagnostik | Diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, pemantauan tegangan suplai, deteksi putus kabel |
| Pemisahan kanal | Antar kanal dalam kelompok 8; antara kanal dan bus bidang belakang |
| Siklus hidup produk | Pengumuman penghentian produk secara bertahap |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital 24 V DC melalui 16 input terisolasi.
- Pemantauan putus kabel: Mendukung pemantauan putus kabel dengan pembatasan arus tetap dan deteksi putus kabel.
Fitur Utama
- 16 input digital terisolasi: Memiliki 16 input digital, dengan seluruh 16 input dapat dikendalikan secara bersamaan dan pemisahan potensial antar kanal dalam kelompok 8.
- Sinyal input 24 V DC: Tegangan input nominal 24 V DC; sinyal "0" adalah -30 V DC hingga +5 V DC dan sinyal "1" adalah 11 V DC hingga 30 V DC.
- Diagnostik dan alarm: Memiliki diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, informasi diagnostik yang dapat dibaca, pemantauan tegangan suplai, dan deteksi putus kabel dengan I < 1 mA.
- Pewaktuan input: Frekuensi input hingga 2 kHz dengan penundaan waktu 0.1 ms; waktu transisi minimum 3 μs dengan nilai yang dapat dipilih 0.05 / 0.1 / 0.5 / 3 ms.
- Suplai dan perlindungan: Tegangan beban nominal 24 V DC dengan rentang yang diizinkan 20.4 V hingga 28.8 V, perlindungan polaritas terbalik, dan kehilangan daya tipikal 5 W.

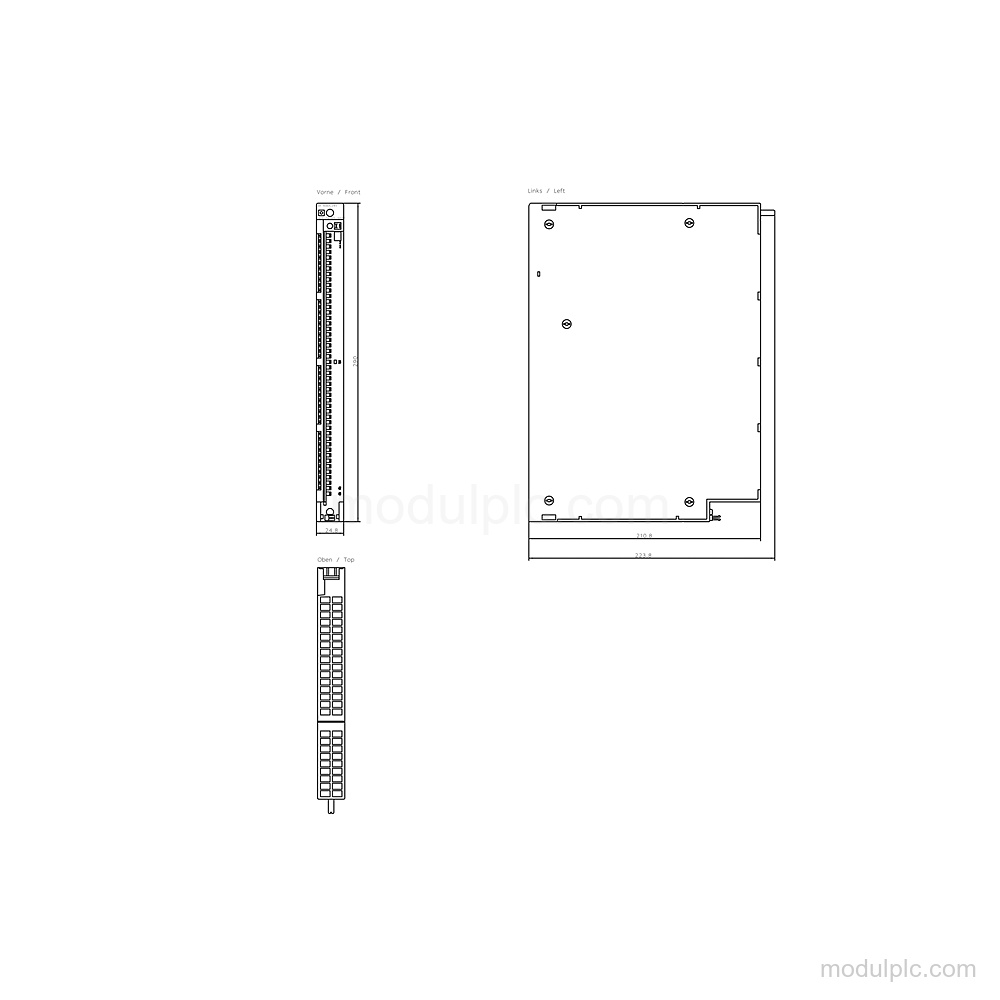

- Dimensi pemasangan: Dimensinya lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm; isolasi diuji dengan 500 V DC dan panjang kabel berpelindung hingga 1 000 m.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital Siemens 6ES7421-7BH01-0AB0?
Modul ini memiliki 16 input digital terisolasi, dan seluruh 16 input dapat dikendalikan secara bersamaan.
2. Rentang tegangan input apa yang didukung modul ini?
Tegangan input nominalnya 24 V DC. Sinyal "0" adalah -30 V DC hingga +5 V DC, sedangkan sinyal "1" adalah 11 V DC hingga 30 V DC.
3. Diagnostik apa saja yang tersedia?
Modul ini memiliki diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, informasi diagnostik yang dapat dibaca, pemantauan tegangan suplai, dan deteksi putus kabel dengan I < 1 mA.
4. Dimensi apa yang perlu diverifikasi sebelum melakukan inquiry?
Verifikasi lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm, serta rentang tegangan beban 24 V DC yang diperlukan, yaitu 20.4 V hingga 28.8 V.
