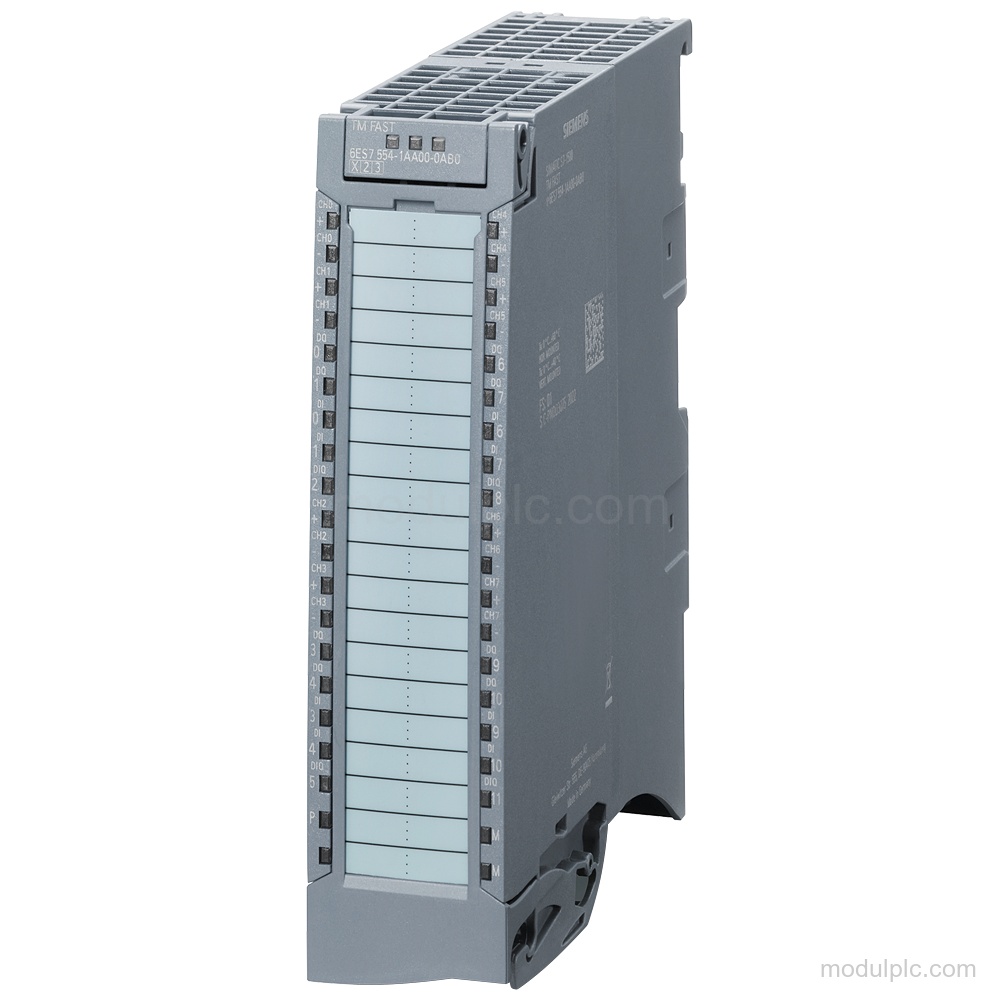

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | TM FAST |
| Input digital | 12; termasuk 4 DIQ |
| Output digital | 12; termasuk 4 DIQ |
| Frekuensi antarmuka input | 200 kHz untuk 24 V asimetris; 5 MHz untuk RS 422 simetris; 1 MHz untuk TTL (5 V) asimetris |
| Frekuensi switching output | 200 kHz dengan beban resistif; 1 kHz untuk DIQ; 2 MHz untuk RS 422 simetris; 200 kHz untuk TTL (5 V) asimetris |
| Tegangan beban L+ | 24 V DC nominal; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Waktu respons | Waktu respons sangat singkat kurang dari 1 µs |
| Waktu siklus bus | Minimum 250 μs dalam mode isokronus |
| rekayasa | STEP 7 V17 dengan HSP atau lebih tinggi; PROFINET GSDML V2.35 |
| Pemasangan | Rel pemasangan S7-1500 |
Aplikasi
- Akuisisi sinyal digital berkecepatan tinggi: Modul menyediakan input digital yang dapat diprogram, termasuk DIQ, dengan antarmuka sinyal 24 V, RS 422, dan TTL 5 V.
- Kontrol output digital berkecepatan tinggi: Modul menyediakan output digital, termasuk DIQ, dengan operasi sinking dan sourcing.
Fitur Utama
- Respons berkecepatan tinggi: Waktu respons sangat singkat kurang dari 1 µs; lebar pulsa minimum untuk reaksi program bersifat spesifik aplikasi di bawah 1 µs.

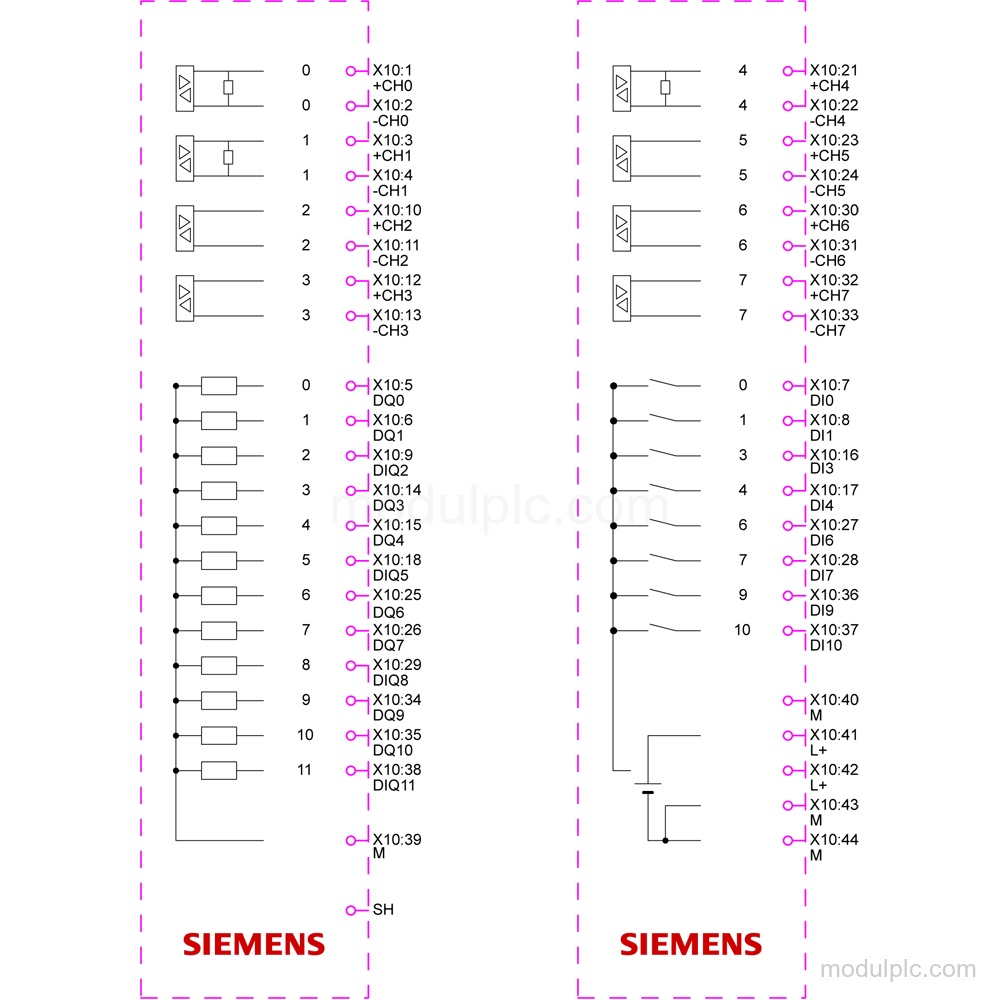

- I/O digital: 12 input digital, termasuk 4 DIQ, dan 12 output digital, termasuk 4 DIQ.
- Antarmuka berkecepatan tinggi: RS 422 didukung pada 8 kanal dengan arah yang dapat dialihkan, dan TTL 5 V didukung pada 8 kanal dengan arah yang dapat dialihkan.
- Catu 24 V DC: Tegangan beban nominal L+ adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
- Diagnostik dan status: Modul memiliki diagnostik, alarm diagnostik, pemantauan tegangan catu, deteksi putus kabel untuk input RS485/RS422/TTL, indikasi kesalahan grup, dan tampilan status kanal.

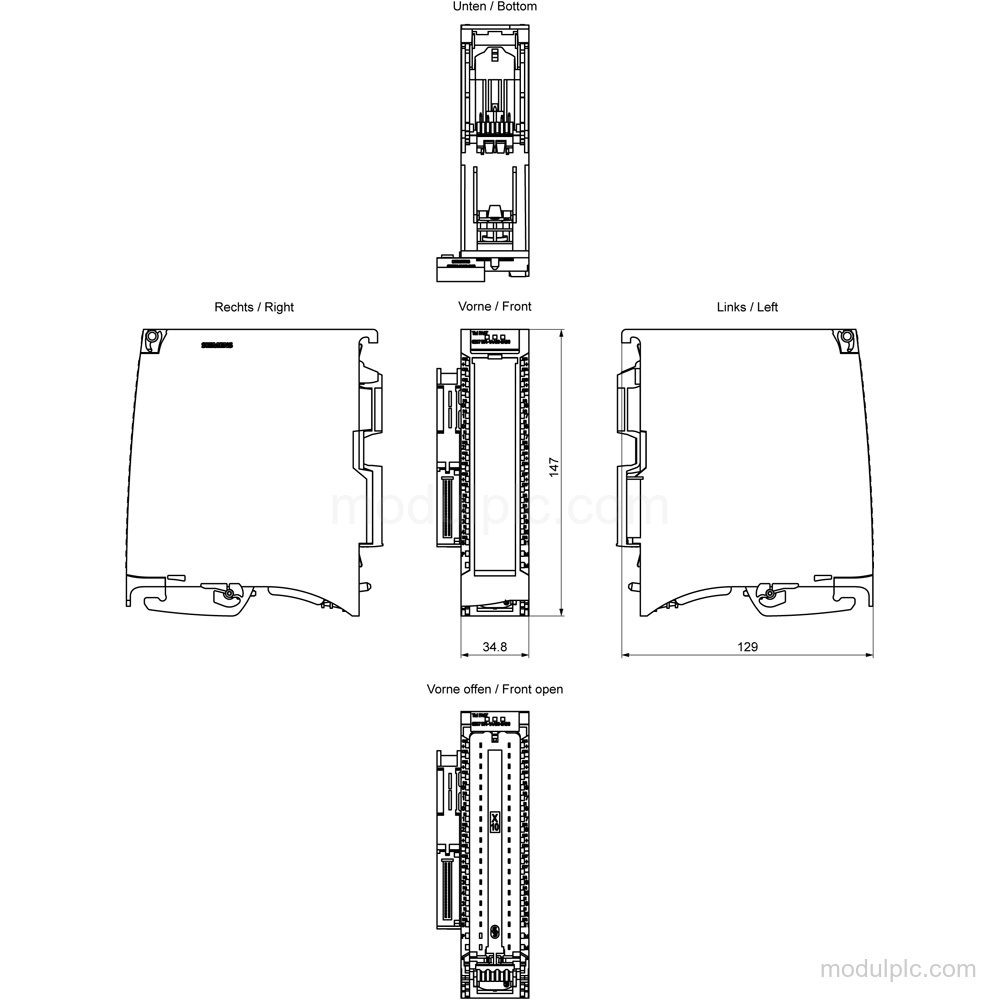

- Pemasangan rel dan dimensi: Pemasangan rel pada rel pemasangan S7-1500; dimensinya lebar 35 mm, tinggi 147 mm, dan kedalaman 129 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital 6ES7554-1AA00-0AB0?
Modul ini memiliki 12 input digital, termasuk 4 DIQ, dan 12 output digital, termasuk 4 DIQ.
2. Antarmuka dan frekuensi input apa yang didukung?
Modul mendukung input 24 V asimetris pada 200 kHz, input RS 422 simetris pada 5 MHz, dan input TTL (5 V) asimetris pada 1 MHz.
3. Berapa tegangan catu yang diperlukan modul?
Tegangan beban nominal L+ adalah 24 V DC. Rentang yang diizinkan adalah 19.2 V hingga 28.8 V, dan tersedia perlindungan polaritas terbalik.
4. Diagnostik apa yang tersedia?
Tersedia diagnostik, alarm diagnostik, pemantauan tegangan catu, deteksi putus kabel untuk input RS485/RS422/TTL, perlindungan hubung singkat, indikasi kesalahan grup, dan tampilan status kanal.
