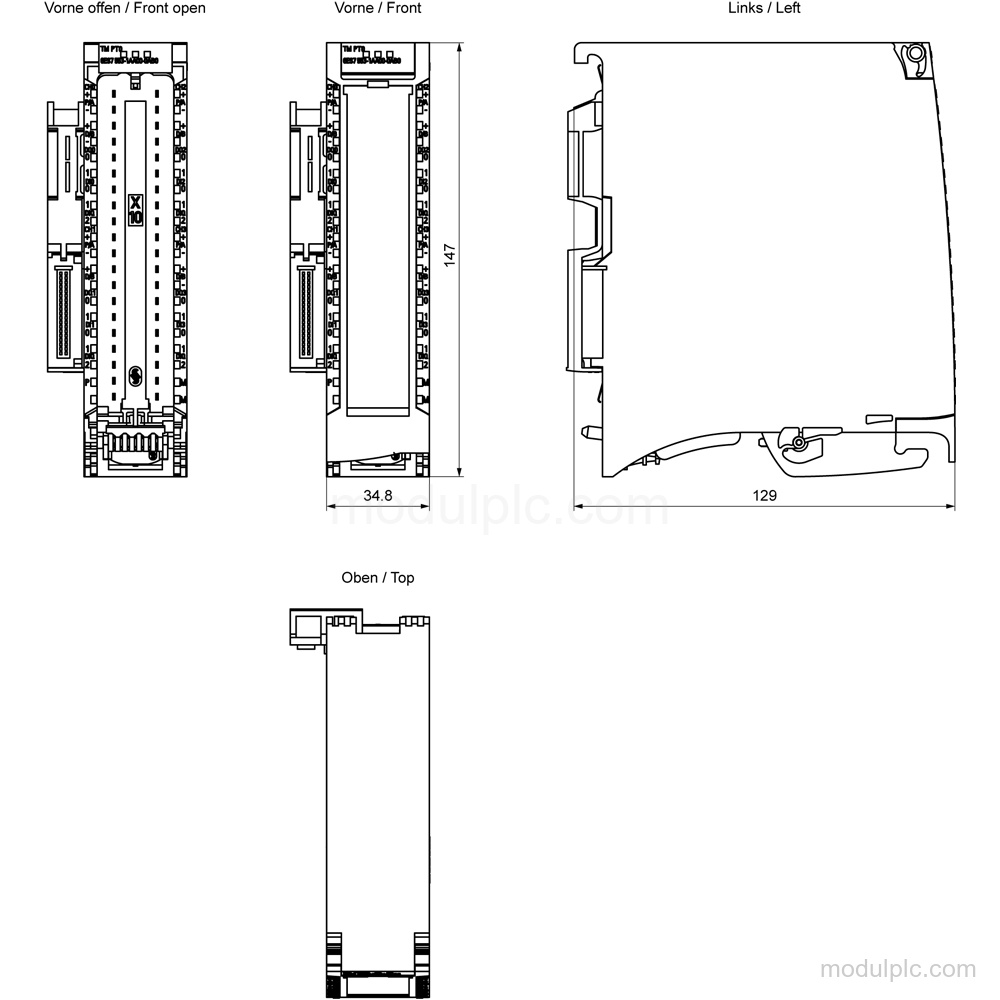

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul antarmuka TM PTO 4 |
| Kanal | 4; sumbu |
| Antarmuka PTO | 24 V asimetris; RS-422 simetris; TTL (5 V) asimetris |
| Input digital | 12; 3 per kanal, yang 1 di antaranya DIQ |
| Output digital | 12; 3 per kanal, yang 1 di antaranya DIQ |
| Tegangan beban | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Frekuensi switching PTO | 200 kHz dengan 24 V asimetris; 1 MHz dengan RS-422 simetris; 200 kHz dengan TTL (5 V) asimetris |
| Pemasangan rel | Ya; rel pemasangan S7-1500 |
| Diagnostik | Fungsi diagnostik, alarm diagnostik, pemantauan tegangan catu daya, pemantauan hubung singkat, dan kesalahan grup |
| Waktu siklus bus | Minimum 250 μs; 375 μs jika semua 4 kanal digunakan |
Aplikasi
- Keluaran pulsa penggerak stepper: Mengeluarkan sinyal rangkaian pulsa ke penggerak stepper melalui jenis sinyal pulsa dan arah, hitung naik/hitung turun, atau enkoder inkremental.
- Fungsi sinkronisasi dan probe: Mendukung fungsi input digital yang dapat diparameterkan untuk sinyal sinkronisasi dan probe.
- Pensinyalan siap penggerak: Mendukung fungsi input digital yang dapat diparameterkan untuk sinyal siap penggerak.
Fitur Utama

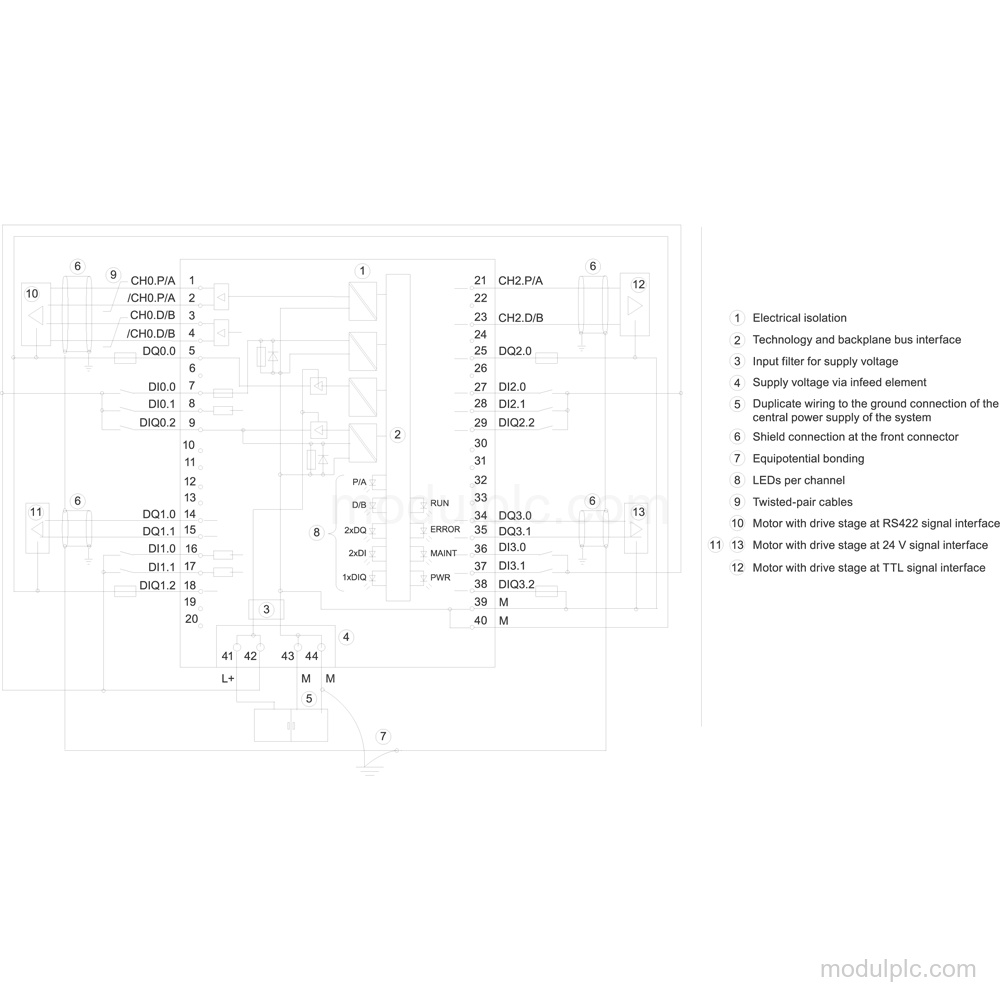

- Antarmuka PTO 4 kanal: TM PTO 4 menyediakan 4 kanal untuk keluaran rangkaian pulsa ke penggerak stepper.
- Antarmuka sinyal PTO: Mendukung antarmuka sinyal asimetris 24 V, simetris RS-422, dan asimetris TTL (5 V).
- Jenis sinyal PTO: Mendukung sinyal pulsa dan arah, hitung naik/hitung turun, serta enkoder inkremental (pergeseran fase A, B), termasuk evaluasi kuadrupel.
- I/O digital: Memiliki 12 input digital dan 12 output digital, dengan 3 per kanal, yang 1 di antaranya DIQ.
- Catu daya dan pemasangan: Tegangan beban adalah 24 V DC dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V. Pemasangan dilakukan pada rel pemasangan S7-1500.
- Diagnostik dan pewaktuan: Menyediakan fungsi diagnostik, alarm diagnostik, pemantauan tegangan catu daya, pemantauan hubung singkat, indikasi kesalahan grup, dan waktu siklus bus minimum 250 μs; 375 μs jika semua 4 kanal digunakan.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7553-1AA00-0AB0?
Modul ini adalah modul antarmuka TM PTO 4 untuk penggerak stepper dengan 4 kanal keluaran rangkaian pulsa.
2. Antarmuka sinyal PTO apa yang didukung modul ini?
Modul ini mendukung antarmuka sinyal PTO asimetris 24 V, simetris RS-422, dan asimetris TTL (5 V).
3. Berapa jumlah input dan output digitalnya?
Modul ini memiliki 12 input digital dan 12 output digital, dengan 3 per kanal, yang 1 di antaranya DIQ.
4. Detail catu daya dan pemasangan apa yang perlu diverifikasi?
Tegangan bebannya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V, dan pemasangannya pada rel pemasangan S7-1500.
