Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | TM Count 2x24V |
| Kanal | 2 |
| Tegangan sinyal enkoder | 24 V |
| Frekuensi penghitung, maks. | 800 kHz; dengan evaluasi kuadrupel |
| Input digital | 6; 3 per kanal |
| Output digital | 4; 2 per kanal |
| Beban L+, nominal | 24 V DC |
| Rentang beban L+, yang diizinkan | 19.2 V hingga 28.8 V |
| Pemasangan | Rel pemasangan S7-1500 |
| Versi firmware | V2.0 |
Aplikasi
- Penghitungan inkremental: Menghitung sinyal dari enkoder inkremental 24 V, termasuk jalur A/B dengan offset fase 90° dan jalur nol.
- Penghitungan pulsa: Menghitung sinyal enkoder pulsa, termasuk enkoder pulsa dengan arah dan dengan satu sinyal impuls per arah penghitungan.
- Pengukuran frekuensi dan durasi siklus: Melakukan pengukuran frekuensi dari 0.04 Hz hingga 800 kHz dan pengukuran durasi siklus dari 1.25 μs hingga 25 s.
- Deteksi posisi: Menyediakan akuisisi inkremental untuk deteksi posisi.
Fitur Utama

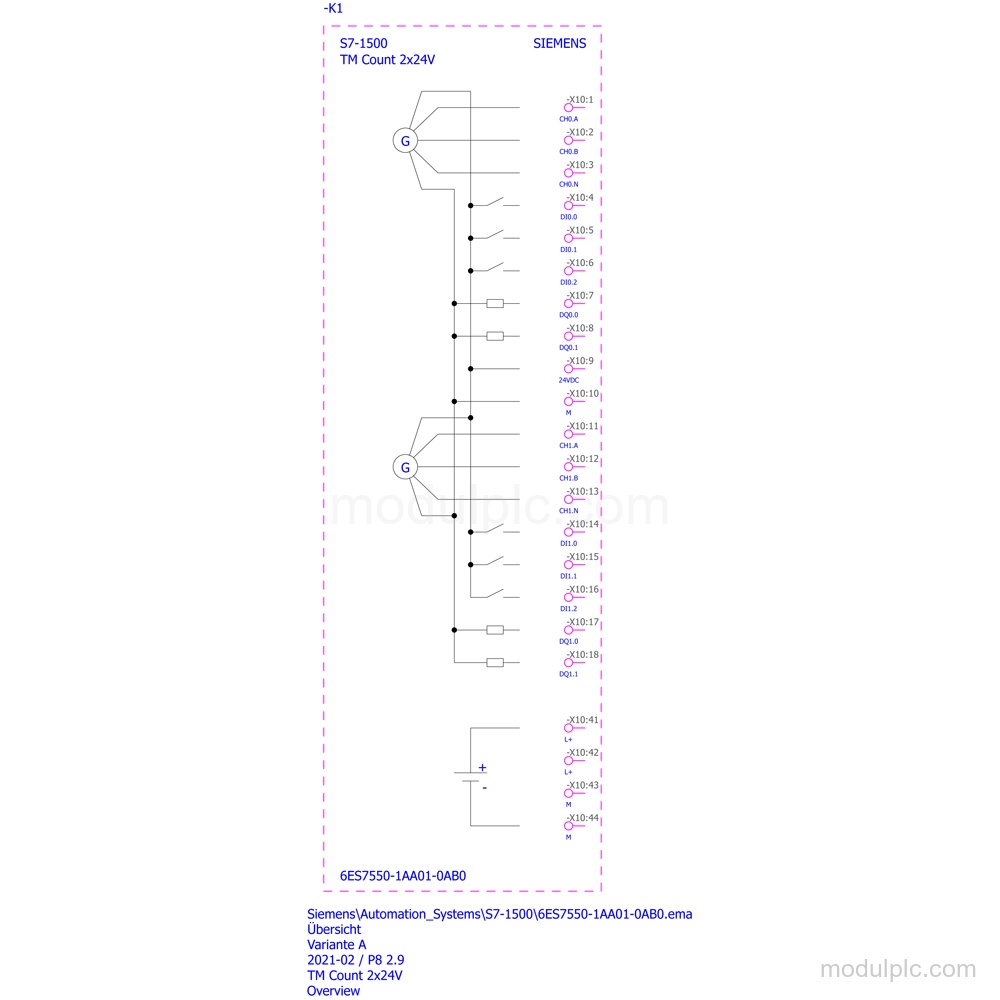

- Modul penghitung 2 kanal: TM Count 2x24V memiliki 2 kanal untuk enkoder inkremental 24 V atau enkoder pulsa, dengan 2 penghitung dan frekuensi penghitung hingga 800 kHz dengan evaluasi kuadrupel.
- I/O digital per kanal: Setiap kanal memiliki 3 input digital yang dapat diparameterkan dan 2 output transistor yang dapat diparameterkan.
- Dukungan sinyal enkoder: Mendukung jalur A/B enkoder inkremental dengan offset fase 90°, jalur A/B dengan jalur nol, enkoder pulsa, dan enkoder pulsa dengan arah.
- Catu daya 24 V: Tegangan beban nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
- Diagnostik dan isolasi: Menyediakan alarm diagnostik, interupsi perangkat keras, serta diagnostik putus kabel, korsleting, tegangan catu, dan kesalahan transisi A/B. Kanal terisolasi dari bus backplane.

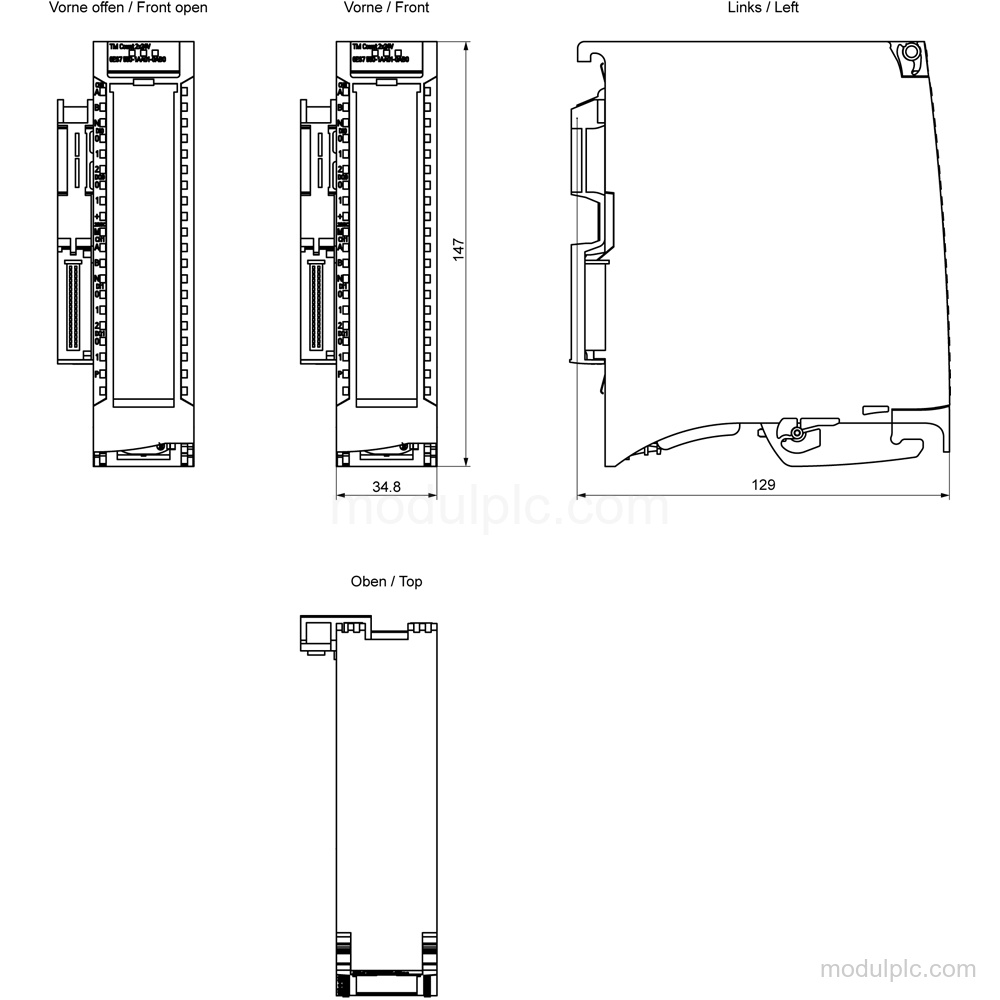

- Pemasangan dan dimensi: Pemasangan rel menggunakan rel pemasangan S7-1500. Dimensi adalah lebar 35 mm, tinggi 147 mm, dan kedalaman 129 mm; berat sekitar 250 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal dan penghitung pada 6ES7550-1AA01-0AB0?
Modul ini memiliki 2 kanal dan 2 penghitung.
2. Sinyal enkoder apa yang didukung modul ini?
Modul ini mendukung enkoder inkremental 24 V dengan jalur A/B, jalur A/B dengan jalur nol, enkoder pulsa, enkoder pulsa dengan arah, dan enkoder pulsa dengan satu sinyal impuls per arah penghitungan.
3. Berapa jumlah I/O digitalnya?
Modul ini memiliki 6 input digital yang dapat diparameterkan, 3 per kanal, dan 4 output transistor yang dapat diparameterkan, 2 per kanal.
4. Berapa tegangan catu modul ini?
Tegangan beban nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
5. Bagaimana modul ini dipasang?
Modul ini dipasang pada rel pemasangan S7-1500.
