Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CM PtP RS 422 / 485 HF |
| Antarmuka serial | RS422 dan RS485 |
| Protokol yang didukung | Freeport, 3964 (R), USS, MODBUS RTU Master, Slave |
| Laju transmisi maksimum | 115.2 kbit/s |
| Perangkat MODBUS RTU maksimum | 32 |
| Koneksi | Soket D-sub 15-pin |
| Pemasangan | Rel pemasangan S7-1500 |
| Konsumsi daya dari bus backplane | 0.65 W |
Aplikasi
- Komunikasi data serial: Menyediakan komunikasi serial melalui RS422 dan RS485 menggunakan Freeport, 3964 (R), USS, atau MODBUS RTU Master/Slave.
- Komunikasi master MODBUS RTU: Berkomunikasi dengan hingga 32 perangkat sebagai master MODBUS RTU.
- Diagnostik koneksi serial: Menyediakan alarm diagnostik, diagnosis putus kabel, dan indikasi status melalui LED.
Fitur Utama
- Komunikasi serial: Mendukung koneksi serial RS422 dan RS485, Freeport, 3964 (R), USS, serta MODBUS RTU Master/Slave.
- Laju transmisi: Laju transmisi RS422 dan RS485: maksimum 115.2 kbit/s.
- Koneksi RS422: Mendukung koneksi dupleks penuh 4-kawat; koneksi multipoint 4-kawat tidak didukung.
- Kapasitas MODBUS RTU: Mendukung hingga 32 perangkat, dengan area alamat 1 hingga 247 dan perluasan 1 hingga 65535.
- Diagnostik: Menyediakan fungsi diagnostik, alarm diagnostik, diagnosis putus kabel, serta LED RUN hijau, ERROR merah, Receive RxD kuning, dan Transmit TxD kuning.

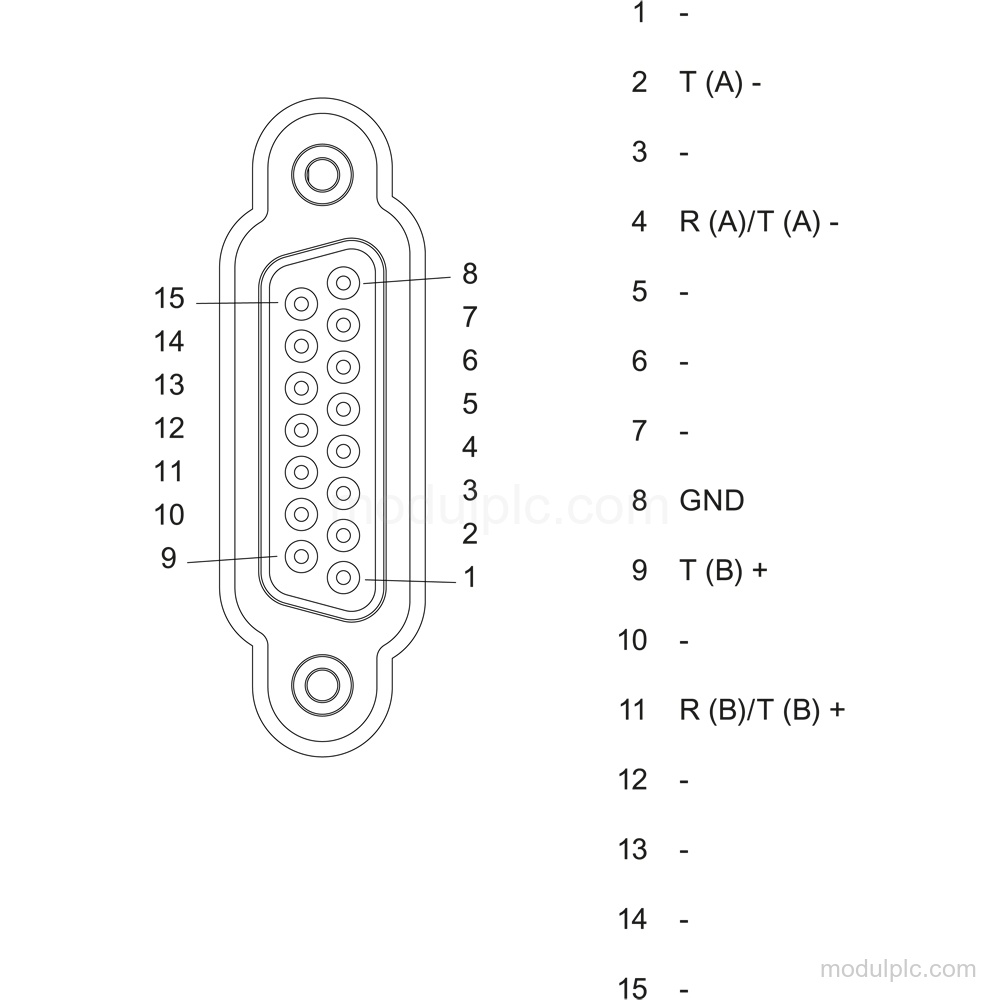

- Koneksi dan pemasangan: Memiliki soket D-sub 15-pin dan mendukung pemasangan pada rel pemasangan S7-1500.
Pertanyaan yang Sering Diajukan
1. Antarmuka serial apa yang didukung Siemens 6ES7541-1AB00-0AB0?
Modul ini mendukung koneksi serial RS422 dan RS485.
2. Protokol apa saja yang didukung?
Modul ini mendukung Freeport, 3964 (R), USS, serta MODBUS RTU Master/Slave.
3. Berapa laju transmisi maksimum?
Laju transmisi maksimum untuk RS422 dan RS485 adalah 115.2 kbit/s.
4. Bagaimana koneksi dan pemasangan modul ini?
Modul ini memiliki soket D-sub 15-pin dan mendukung pemasangan pada rel pemasangan S7-1500.
