Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CM PtP RS 232 BA |
| Antarmuka serial | RS232 |
| Protokol dan mode yang didukung | Freeport, 3964 (R), USS |
| Laju transmisi maksimum | 19.2 kbit/s |
| Sinyal tambahan RS232 | RTS, CTS, DTR, DSR, RI, DCD |
| Pemasangan | Rel pemasangan S7-1500 |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Komunikasi serial: Menyediakan komunikasi serial RS232 menggunakan Freeport, 3964 (R), atau USS.
- Operasi terdesentralisasi: Mendukung operasi terdesentralisasi dengan SIMATIC S7-300, SIMATIC S7-400, SIMATIC S7-1500, dan pengontrol PROFINET standar.
Fitur Utama
- Komunikasi serial: Modul komunikasi CM PtP RS 232 BA untuk koneksi serial RS232; mendukung Freeport, 3964 (R), dan USS.
- Transmisi RS232: Laju transmisi maksimum: 19.2 kbit/s; panjang kabel maksimum: 15 m.
- Sinyal tambahan RS232: Mendukung sinyal tambahan RTS, CTS, DTR, DSR, RI, dan DCD.
- Diagnostik dan LED: Fungsi diagnostik, alarm diagnostik, dan diagnosis putus kabel didukung. LED RUN, ERROR, Receive RxD, dan Transmit TxD tersedia.

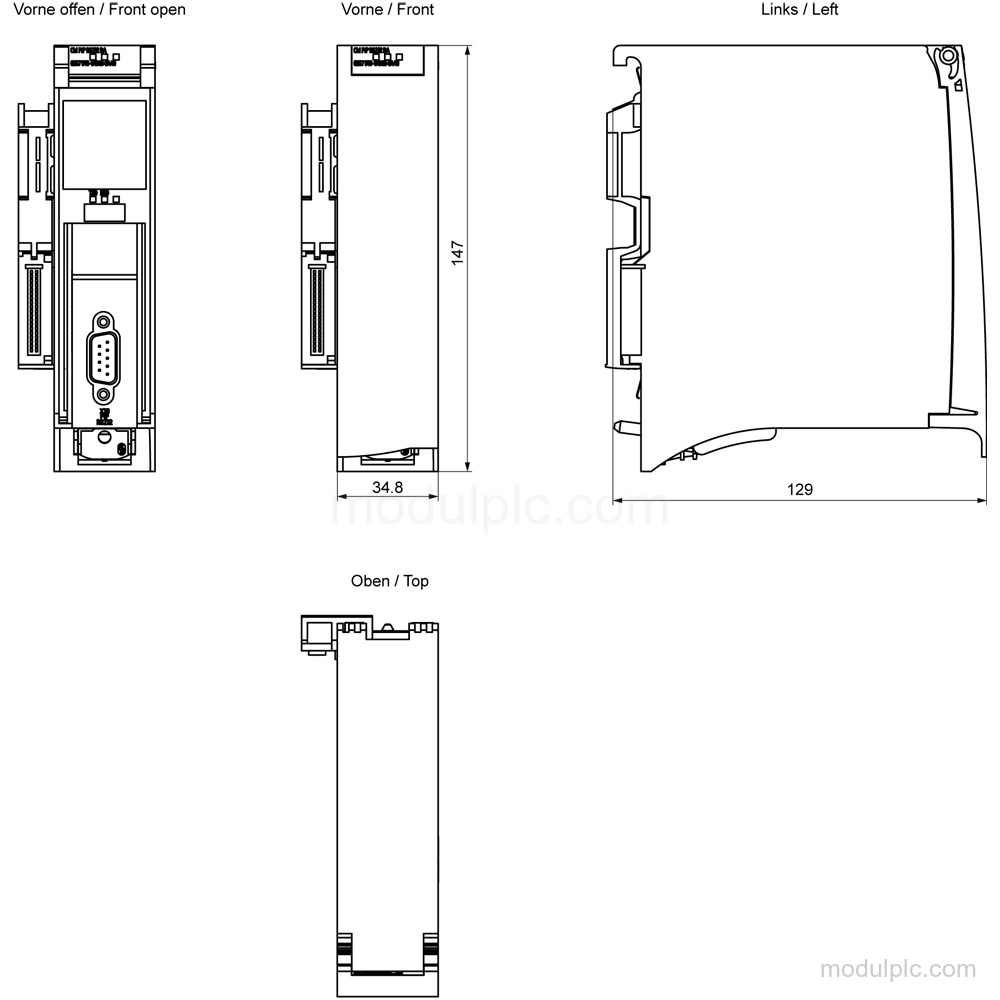

- Pemasangan dan dimensi: Pemasangan rel pada rel pemasangan S7-1500. Dimensi: lebar 35 mm, tinggi 147 mm, dan kedalaman 127 mm.
- Data listrik bus backplane: Konsumsi arus nominal: 50 mA dari bus backplane. Konsumsi daya: 0.75 W; kehilangan daya tipikal: 0.6 W.
Pertanyaan yang Sering Diajukan
1. Antarmuka serial dan protokol apa yang didukung 6ES7540-1AD00-0AA0?
Modul ini memiliki antarmuka serial RS232 dan mendukung Freeport, 3964 (R), serta USS.
2. Berapa laju transmisi dan panjang kabel RS232 maksimum?
Laju transmisi maksimum adalah 19.2 kbit/s, dan panjang kabel maksimum adalah 15 m.
3. Konektor dan sinyal tambahan apa yang tersedia?

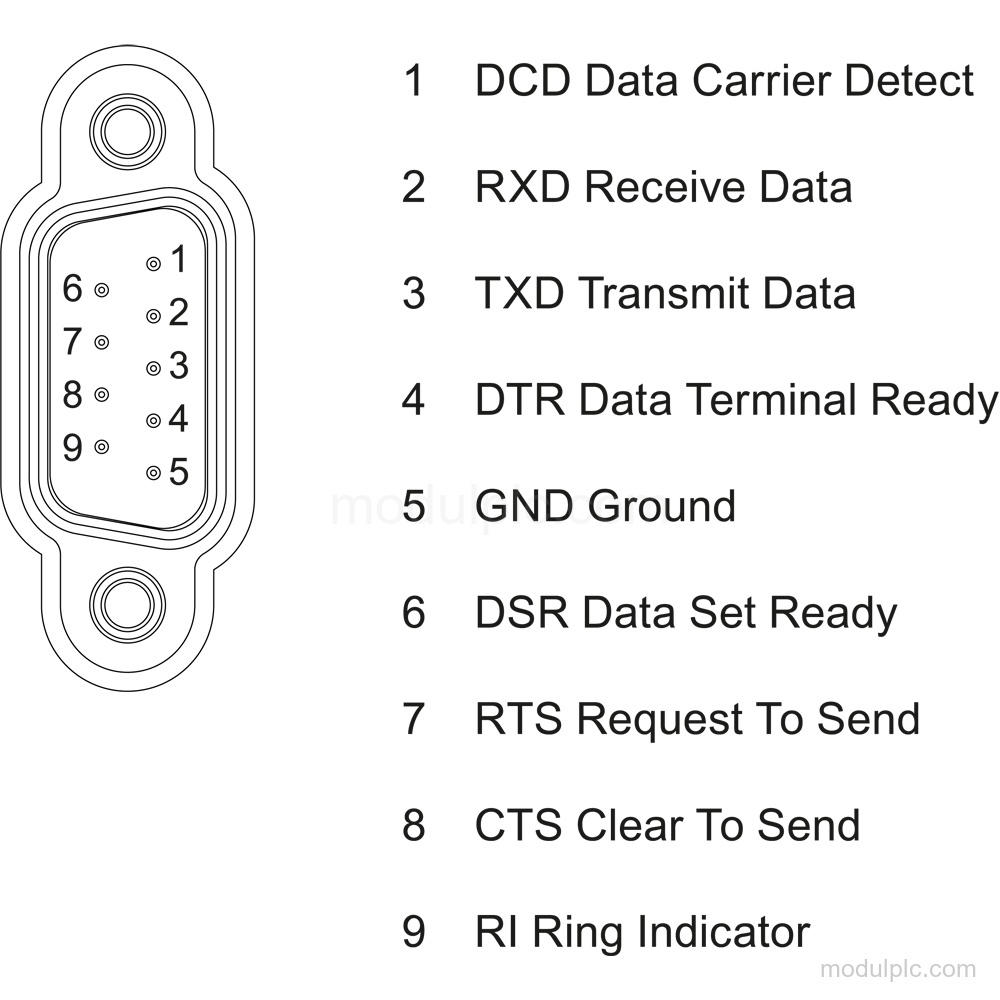

Modul memiliki konektor D-sub 9-pin dan mendukung sinyal tambahan RTS, CTS, DTR, DSR, RI, serta DCD.
4. Bagaimana modul ini dipasang?
Modul menggunakan pemasangan rel pada rel pemasangan S7-1500.
