Ikhtisar produk
Ringkasan Teknis

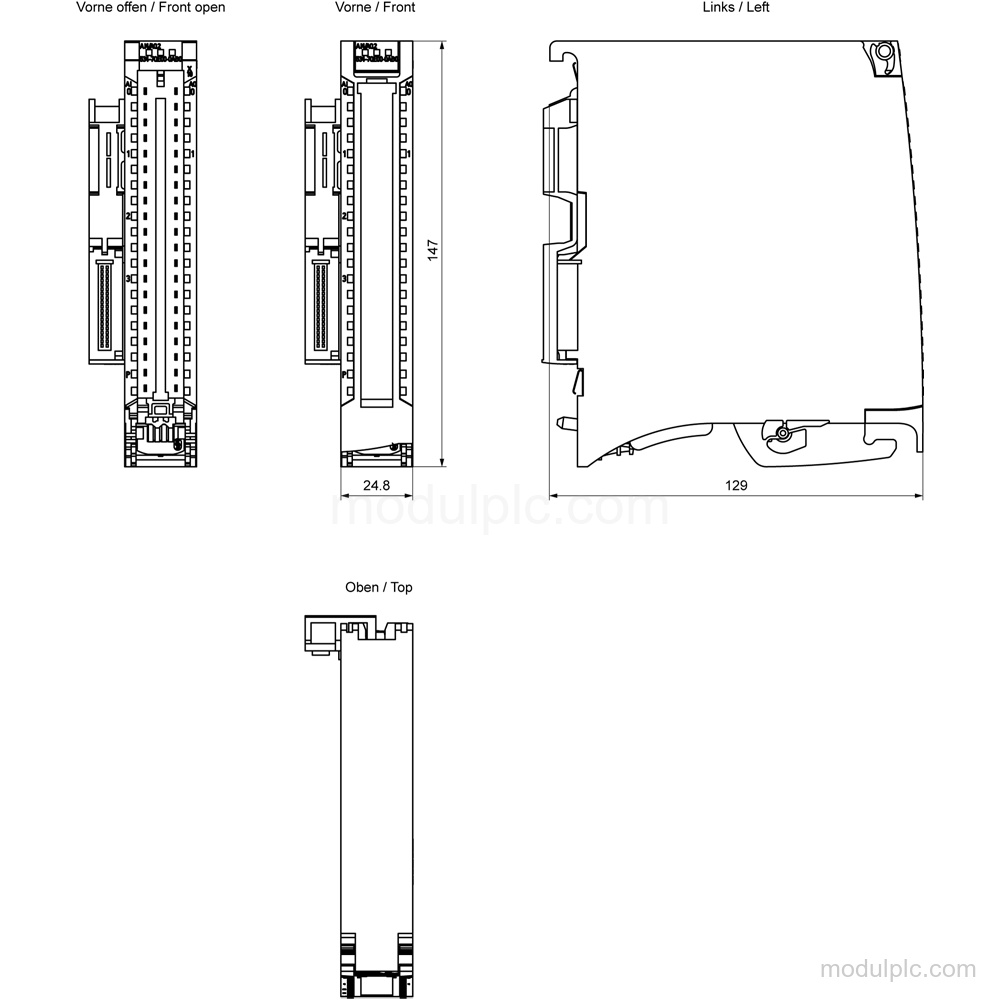

| Parameter | Nilai |
|---|---|
| Jenis modul | AI 4xU/I/RTD/TC /AQ 2xU/I ST |
| Kanal input analog | 4 kanal dalam kelompok 4 |
| Kanal output analog | 2 kanal dalam kelompok 2 |
| Resolusi | 16 bit |
| Catu nominal | 24 V DC |
| Rentang catu yang diizinkan | 19.2 V DC hingga 28.8 V DC |
| Rentang input yang didukung | 1 V hingga 5 V; -1 V hingga +1 V; -10 V hingga +10 V; -2.5 V hingga +2.5 V; -250 mV hingga +250 mV; -5 V hingga +5 V; -50 mV hingga +50 mV; -500 mV hingga +500 mV; -80 mV hingga +80 mV; 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Rentang output yang didukung | 0 hingga 10 V; 1 V hingga 5 V; -10 V hingga +10 V; 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Waktu siklus | 3.2 ms; ±0.5 ms, terlepas dari jumlah kanal yang diaktifkan |
| Koneksi depan | Konektor depan push-in |
Aplikasi
- Pengukuran sinyal analog: Modul mengukur sinyal tegangan, arus, resistansi, termometer resistansi, dan termokopel.
- Output sinyal analog: Modul menyediakan output tegangan dan arus untuk aktuator yang terhubung, dengan koneksi tegangan dua kabel dan empat kabel serta koneksi arus dua kabel yang didukung.
Fitur Utama
- Kanal input analog: 4 kanal input analog dalam kelompok 4 mendukung pengukuran tegangan, arus, resistansi, termometer resistansi, dan termokopel.
- Kanal output analog: 2 kanal output analog dalam kelompok 2 mendukung rentang output tegangan dan arus.
- Rentang sinyal dan resolusi: Rentang input yang didukung mencakup 1 V hingga 5 V, -10 V hingga +10 V, dan 4 mA hingga 20 mA; rentang output mencakup 0 hingga 10 V dan 4 mA hingga 20 mA. Resolusi dengan overrange adalah 16 bit.
- Diagnostik dan interupsi: Modul memiliki interupsi perangkat keras, diagnostik, nilai pengganti, alarm diagnostik dan nilai batas, pemantauan putus kabel, pemantauan hubung singkat untuk output tegangan, serta deteksi keluar batas atas/bawah.
- Catu dan perlindungan: Catu nominal adalah 24 V DC dengan rentang yang diizinkan 19.2 V DC hingga 28.8 V DC, perlindungan polaritas terbalik, dan konsumsi arus maksimum 200 mA.

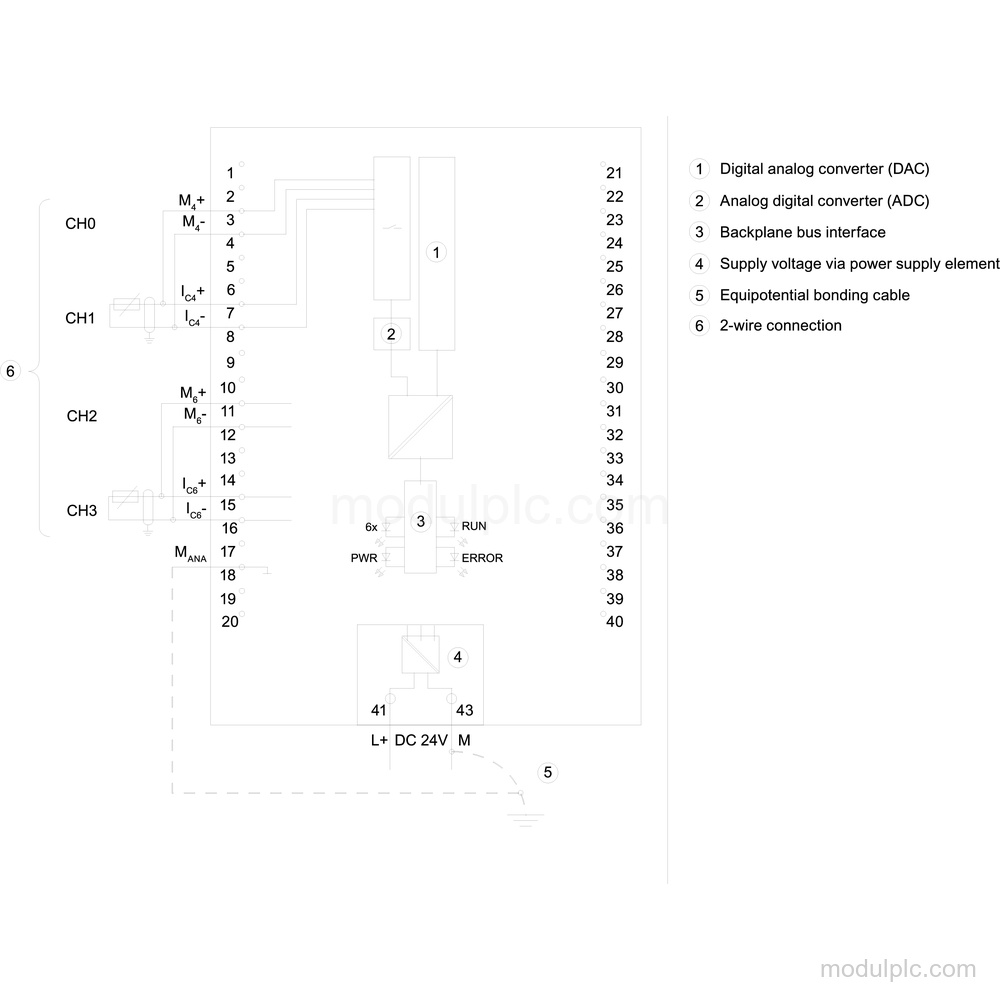

- Koneksi dan isolasi: Pengiriman mencakup konektor depan push-in, elemen infeed, braket shield, dan terminal shield. Input dan output analog terisolasi dari bus backplane dan tegangan beban L+.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal input dan output analog 6ES7534-7QE00-0AB0?
Modul ini memiliki 4 kanal input analog dalam kelompok 4 dan 2 kanal output analog dalam kelompok 2.
2. Rentang sinyal apa yang didukung modul ini?
Rentang input yang didukung mencakup 1 V hingga 5 V, -10 V hingga +10 V, dan 4 mA hingga 20 mA. Rentang output yang didukung mencakup 0 hingga 10 V, -10 V hingga +10 V, dan 4 mA hingga 20 mA.
3. Apa saja yang termasuk untuk koneksi?
Pengiriman mencakup konektor depan push-in, elemen infeed, braket shield, dan terminal shield.
