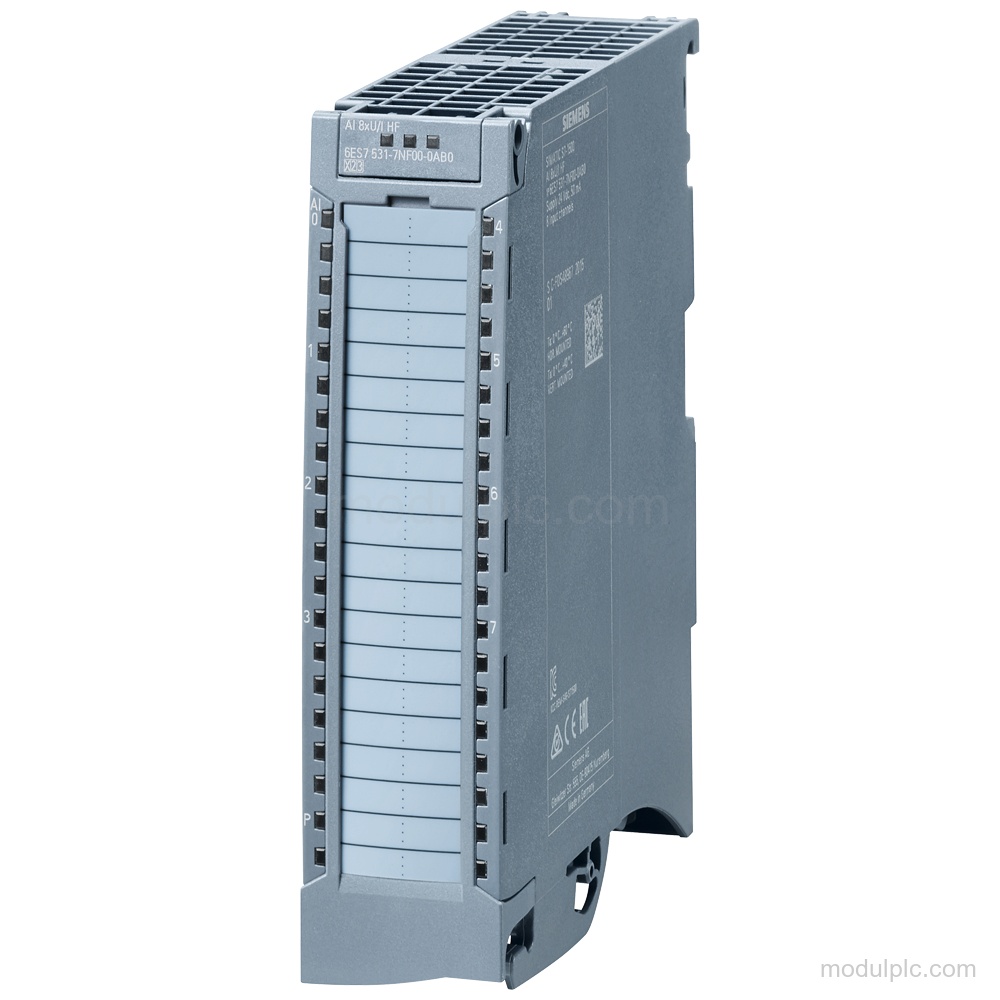

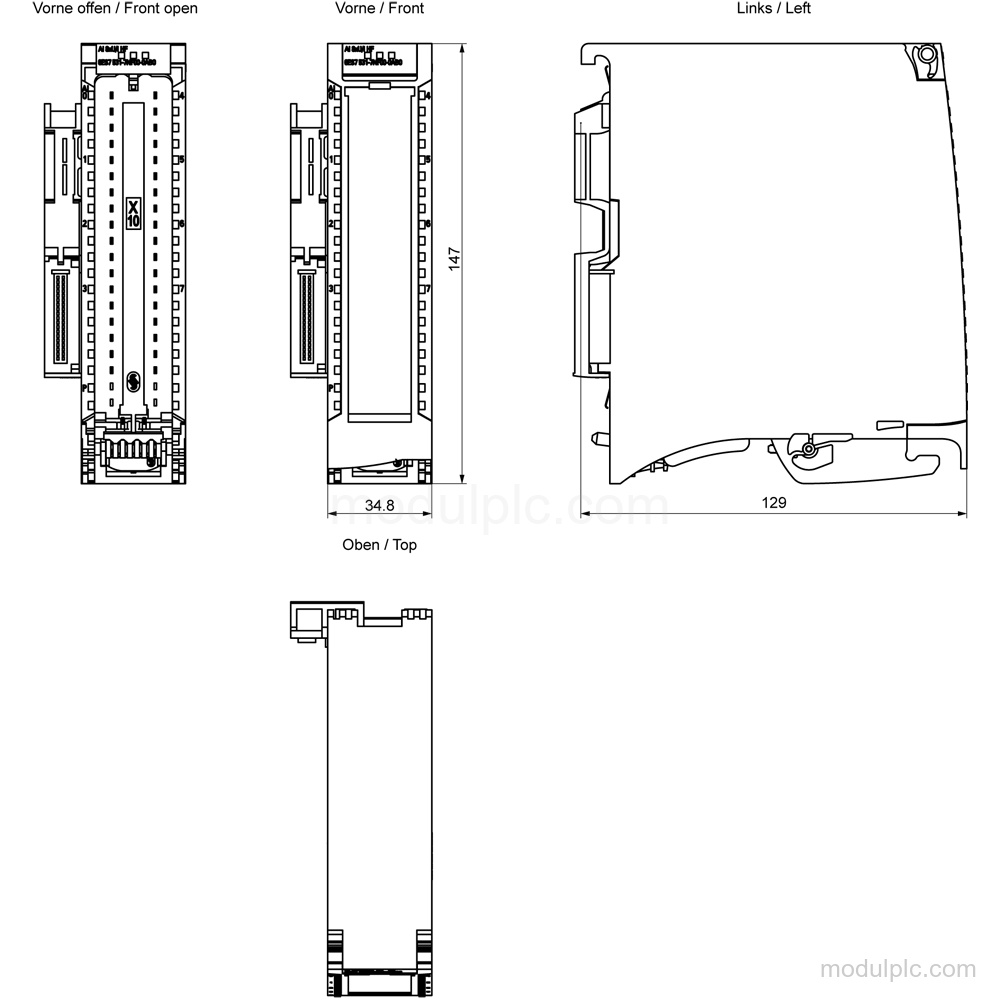

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | AI 8xU/I HF |
| Kanal input analog | 8 |
| Rentang tegangan yang didukung | 1 V hingga 5 V; -10 V hingga +10 V; -2.5 V hingga +2.5 V; -5 V hingga +5 V |
| Rentang arus yang didukung | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi dengan overrange | 24 bit |
| Batas kesalahan operasional | 0.1% untuk tegangan dan arus, relatif terhadap rentang input |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |
| Konsumsi arus maksimum | 55 mA dengan suplai 19.2 V |
| Konektor depan | Terminal sekrup atau terminal push-in, dipesan secara terpisah |
| Versi firmware | V1.1.0 |
| Kehilangan daya | 1.9 W, tip. |
Aplikasi

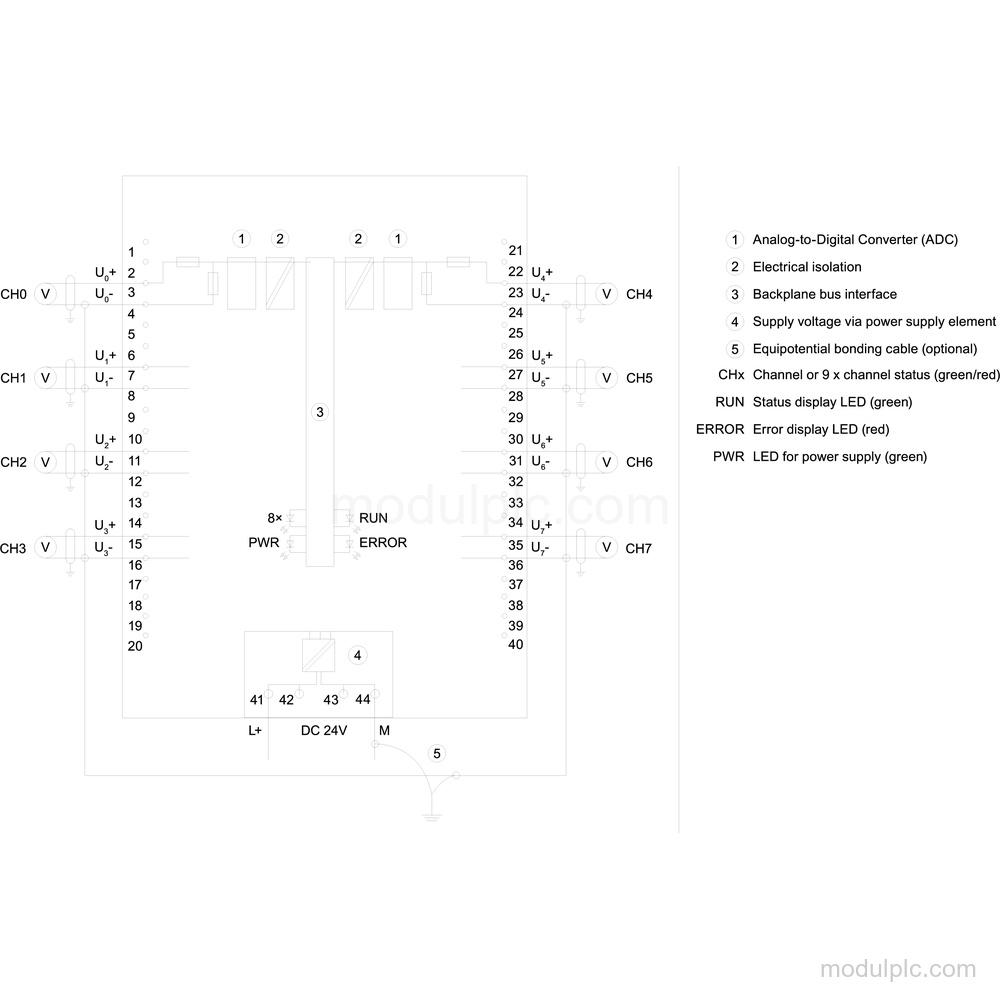

- Pengukuran tegangan: Modul melakukan pengukuran tegangan melalui kanal input analognya.
- Pengukuran arus: Modul melakukan pengukuran arus dengan transduser 2-kawat menggunakan catu daya transmitter eksternal dan dengan transduser 4-kawat.
- Pemrosesan nilai terukur: Modul menyediakan nilai terukur yang dapat diskalakan, penyesuaian rentang pengukuran, kalibrasi dalam RUN, dan waktu integrasi yang dapat diparameterkan.
- Diagnostik input: Modul memantau tegangan suplai dan menyediakan alarm diagnostik, alarm nilai batas, deteksi putus kabel, serta deteksi overflow/underflow.
Fitur Utama
- Kanal input analog: 8 kanal mendukung pengukuran tegangan dan pengukuran arus.
- Rentang sinyal yang didukung: Rentang tegangan yang didukung meliputi 1 V hingga 5 V, -10 V hingga +10 V, -2.5 V hingga +2.5 V, dan -5 V hingga +5 V. Rentang arus yang didukung meliputi 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi dan akurasi: Resolusi dengan overrange hingga 24 bit. Batas kesalahan operasional adalah 0.1% untuk tegangan dan arus relatif terhadap rentang input.
- Diagnostik: Modul memiliki diagnostik, alarm diagnostik, alarm nilai batas, pemantauan tegangan suplai, deteksi putus kabel untuk 1 … 5 V dan 4 … 20 mA, deteksi overflow/underflow, serta LED RUN, ERROR, PWR, status kanal, diagnostik kanal, dan diagnostik modul.
- Catu daya dan isolasi: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik. Kanal terpisah secara listrik dalam kelompok berisi 1.
- Isi pengiriman dan konektor: Pengiriman mencakup elemen infeed, braket shield, dan terminal shield. Konektor depan dengan terminal sekrup atau terminal push-in dipesan secara terpisah.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal input analog yang dimiliki Siemens 6ES7531-7NF00-0AB0?
Modul ini memiliki 8 kanal input analog untuk pengukuran tegangan dan arus.
2. Rentang tegangan dan arus apa yang didukung modul ini?
Rentang tegangan yang didukung adalah 1 V hingga 5 V, -10 V hingga +10 V, -2.5 V hingga +2.5 V, dan -5 V hingga +5 V. Rentang arusnya adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi dan akurasi modul ini?
Resolusi dengan overrange hingga 24 bit. Batas kesalahan operasional adalah 0.1% untuk tegangan dan arus relatif terhadap rentang input.
4. Diagnostik apa yang tersedia?
Modul ini memiliki diagnostik, alarm diagnostik, alarm nilai batas, pemantauan tegangan suplai, deteksi putus kabel untuk 1 … 5 V dan 4 … 20 mA, serta deteksi overflow/underflow.
5. Apakah konektor depan termasuk dalam pengiriman?
Modul ini tanpa konektor depan. Konektor depan dengan terminal sekrup atau terminal push-in dipesan secara terpisah; pengiriman mencakup elemen infeed, braket shield, dan terminal shield.
