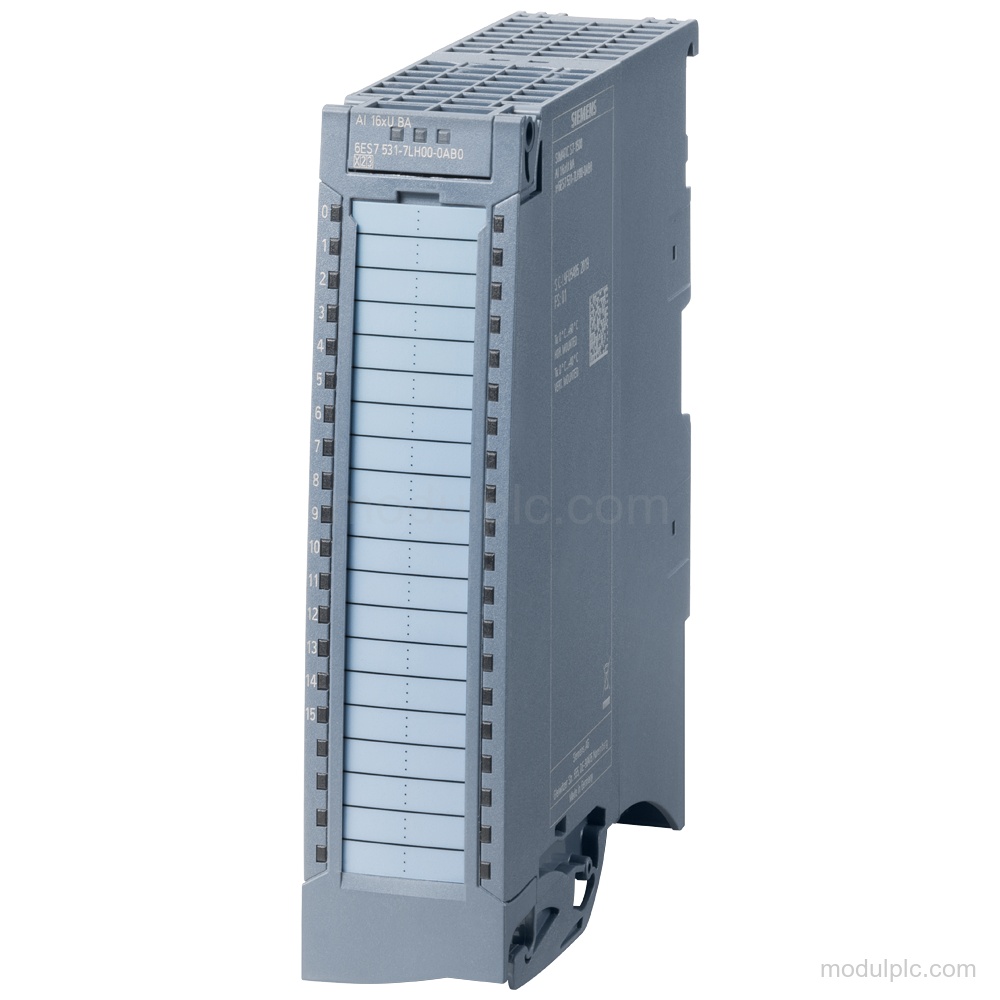

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | AI 16xU BA |
| Kanal input analog | 16 |
| Rentang tegangan yang didukung | 1 V hingga 5 V; -1 V hingga +1 V; -10 V hingga +10 V; -5 V hingga +5 V |
| Resolusi dengan rentang lebih | 16 bit |
| Tegangan common mode, maks. | 4 V |
| Interupsi perangkat keras | Ya |
| Konektor depan | Terminal sekrup atau push-in; harus dipesan terpisah |
Aplikasi

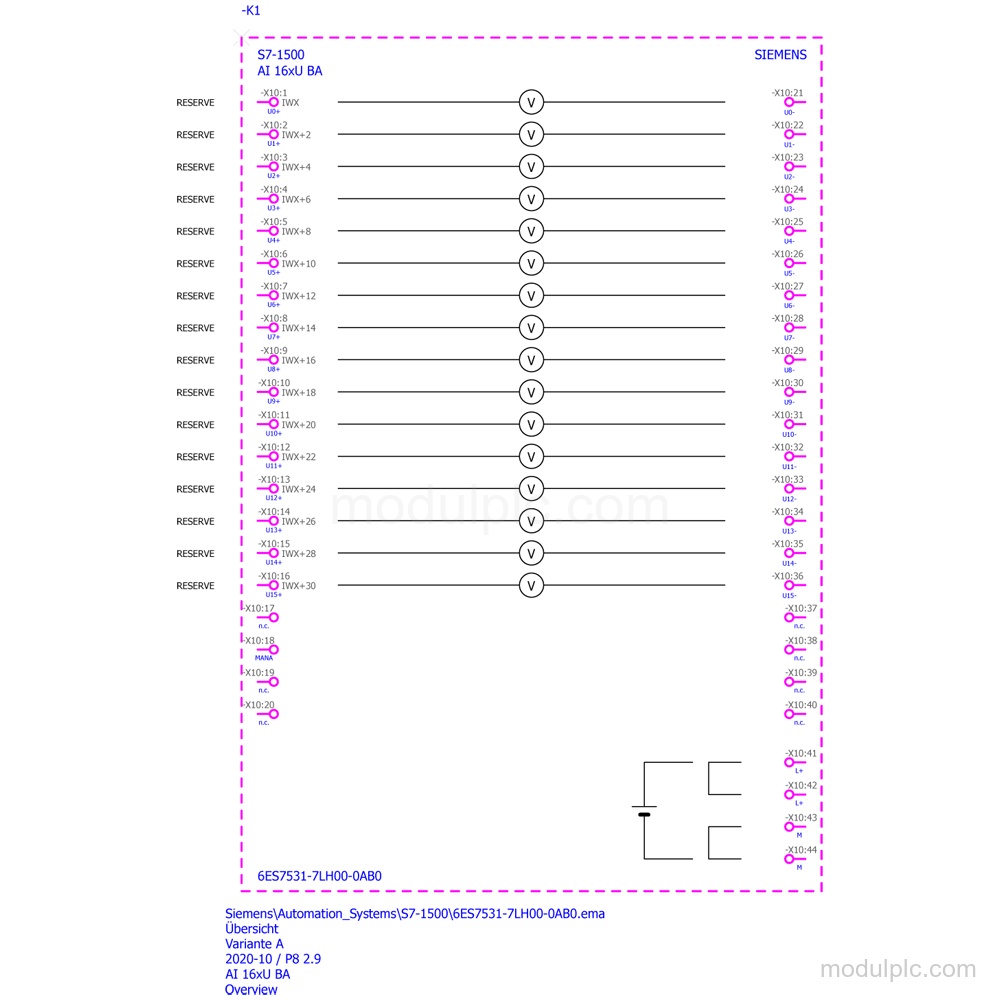

- Pengukuran tegangan: Mendukung pengukuran tegangan melalui 16 kanal input analog.
Fitur Utama
- 16 input tegangan analog: Memiliki 16 kanal pengukuran tegangan dalam kelompok yang masing-masing berisi 16 kanal.
- Resolusi 16 bit: Resolusi dengan rentang lebih, termasuk tanda, adalah 16 bit.
- Rentang tegangan yang didukung: Mendukung 1 V hingga 5 V, -1 V hingga +1 V, -10 V hingga +10 V, dan -5 V hingga +5 V.
- Diagnostik dan interupsi: Memiliki diagnostik, alarm diagnostik, alarm nilai batas, interupsi perangkat keras, diagnostik putus kabel untuk 1 V hingga 5 V, serta diagnostik keluar atas/keluar bawah rentang.
- Data pengukuran dan isolasi: Menggunakan prinsip pengukuran integrasi; tegangan common mode maksimum 4 V, dan tersedia isolasi antara kanal dan bus backplane.
- Isi pengiriman dan konektor tidak termasuk: Pengiriman mencakup elemen suplai, braket pelindung, dan terminal pelindung. Konektor depan dengan terminal sekrup atau push-in harus dipesan terpisah.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki Siemens 6ES7531-7LH00-0AB0?
Modul ini memiliki 16 input tegangan analog dalam kelompok yang masing-masing berisi 16 kanal.
2. Rentang tegangan apa yang didukung modul input analog ini?
Modul ini mendukung 1 V hingga 5 V, -1 V hingga +1 V, -10 V hingga +10 V, dan -5 V hingga +5 V.
3. Berapa resolusi yang tersedia pada modul ini?
Modul ini menyediakan resolusi 16 bit dengan rentang lebih, termasuk tanda.
4. Diagnostik apa saja yang tersedia?
Modul ini memiliki diagnostik, alarm diagnostik, alarm nilai batas, interupsi perangkat keras, diagnostik putus kabel hanya untuk 1 V hingga 5 V, serta diagnostik keluar atas/keluar bawah rentang.
5. Apakah konektor depan termasuk dalam pengiriman?
Konektor depan tidak termasuk; terminal sekrup atau push-in harus dipesan terpisah. Pengiriman mencakup elemen suplai, braket pelindung, dan terminal pelindung.
