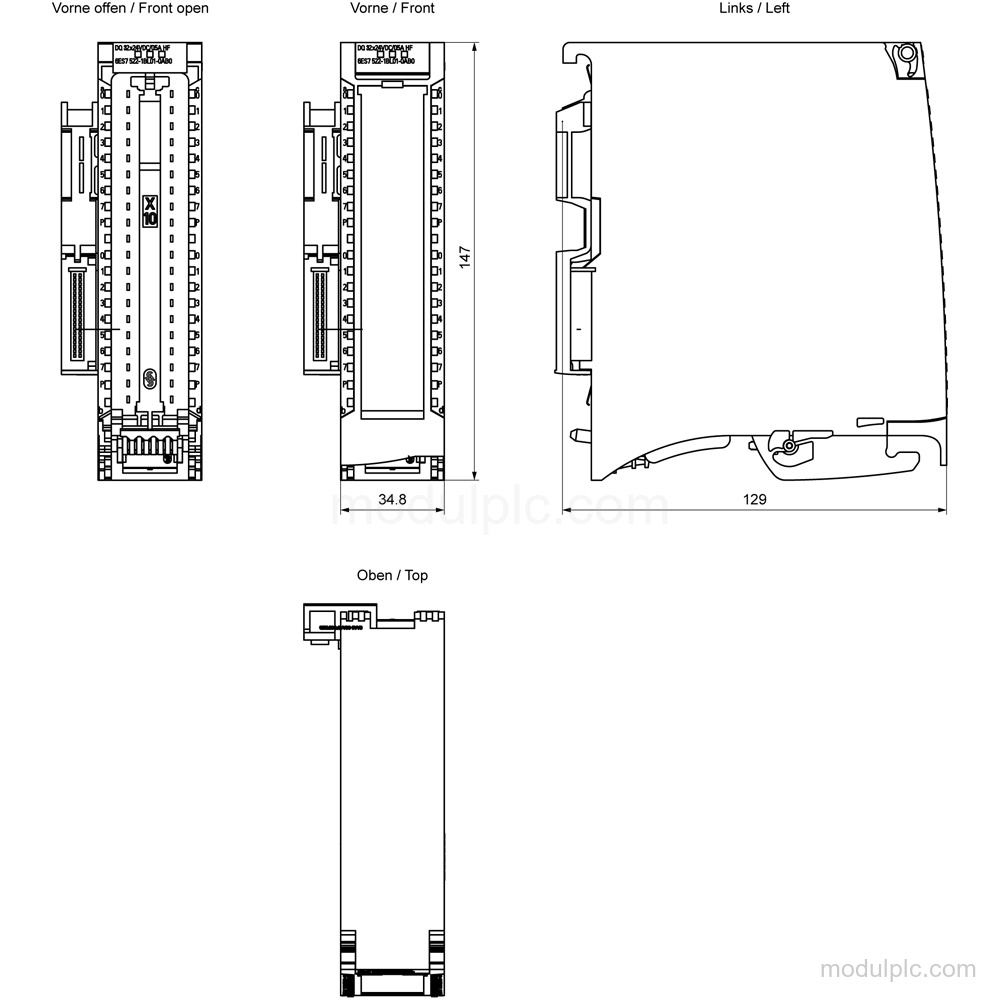

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | DQ 32x24VDC/0.5A HF |
| Kanal output digital | 32 |
| Tipe output | Transistor; pemasok arus |
| Tegangan output nominal | 24 V DC |
| Arus output nominal | 0.5 A per kanal |
| Arus maksimum per grup | 4 A per grup; lihat deskripsi tambahan dalam manual |
| Arus maksimum per modul | 16 A per modul; lihat deskripsi tambahan dalam manual |
| Tegangan catu | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Diagnostik output | Diagnostik kanal tunggal; pemantauan tegangan catu, putus kabel, hubung singkat, dan kesalahan grup |
| Konektor depan | Terminal sekrup atau terminal push-in; dipesan terpisah |
| Isolasi | 707 V DC (uji tipe) |
Aplikasi
- Shutdown grup beban berorientasi keselamatan: Mendukung shutdown berorientasi keselamatan pada grup beban hingga SIL2 menurut EN IEC 62061:2021 dan Kategori 3 / PL d menurut EN ISO 13849-1:2015.
- Kontrol input digital: Mendukung kontrol terhadap input digital.
- Kontrol beban redundan: Mendukung switching paralel dua output untuk kontrol redundan terhadap beban.
Fitur Utama
- Output digital: 32 kanal transistor dengan output pemasok arus; output digital dapat diparameterkan dan mendukung tipe output menurut IEC 61131, tipe 0.5.
- Nilai output: Tegangan output nominal: 24 V DC. Arus output nominal: 0.5 A per kanal; arus maksimum 4 A per grup dan 16 A per modul.
- Catu daya dan proteksi: Tegangan catu nominal: 24 V DC, rentang yang diizinkan 19.2 V hingga 28.8 V. Proteksi polaritas terbalik dan hubung singkat yang dikendalikan secara elektronik tersedia.
- Diagnostik dan pemantauan: Diagnostik kanal tunggal, pemantauan tegangan catu, diagnostik putus kabel, hubung singkat, dan kesalahan grup, nilai pengganti, alarm diagnostik, serta interupsi pemeliharaan untuk penghitung siklus switching.
- Shutdown berorientasi keselamatan: Mendukung shutdown berorientasi keselamatan pada grup beban hingga SIL2 menurut EN IEC 62061:2021 dan Kategori 3 / PL d menurut EN ISO 13849-1:2015.

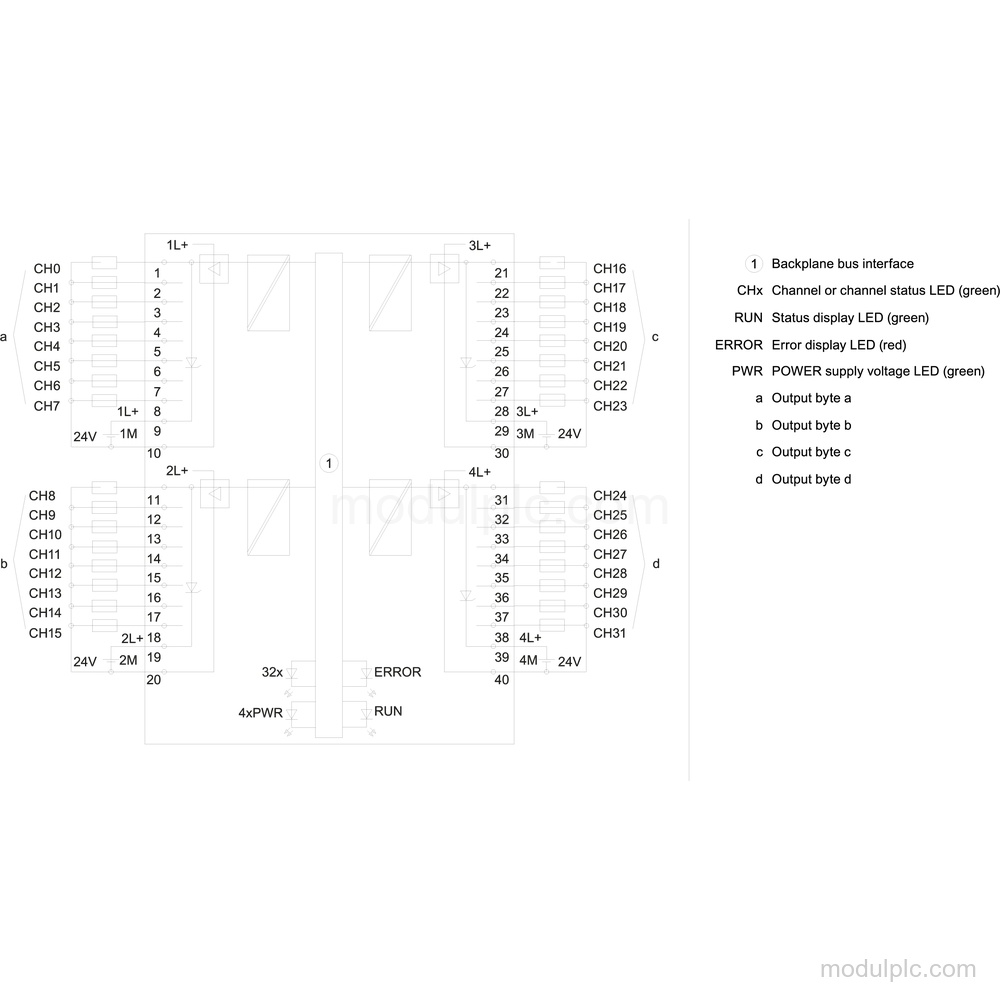

- Koneksi dan isolasi: Konektor depan dengan terminal sekrup atau terminal push-in harus dipesan terpisah. Kanal tidak terisolasi secara elektrik satu sama lain; kanal terisolasi dari bus backplane. Isolasi diuji dengan 707 V DC (uji tipe).
Pertanyaan yang Sering Diajukan
1. Berapa banyak output digital yang dimiliki 6ES7522-1BL01-0AB0?
Modul ini memiliki 32 kanal output transistor.
2. Berapa arus output yang didukung setiap kanal?
Arus output nominal adalah 0.5 A per kanal, dengan maksimum 0.5 A per kanal; lihat deskripsi tambahan dalam manual.
3. Berapa tegangan catu yang diperlukan modul?
Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V.
4. Apakah konektor termasuk dalam modul?
Konektor depan tidak termasuk; versi terminal sekrup atau push-in harus dipesan terpisah.
