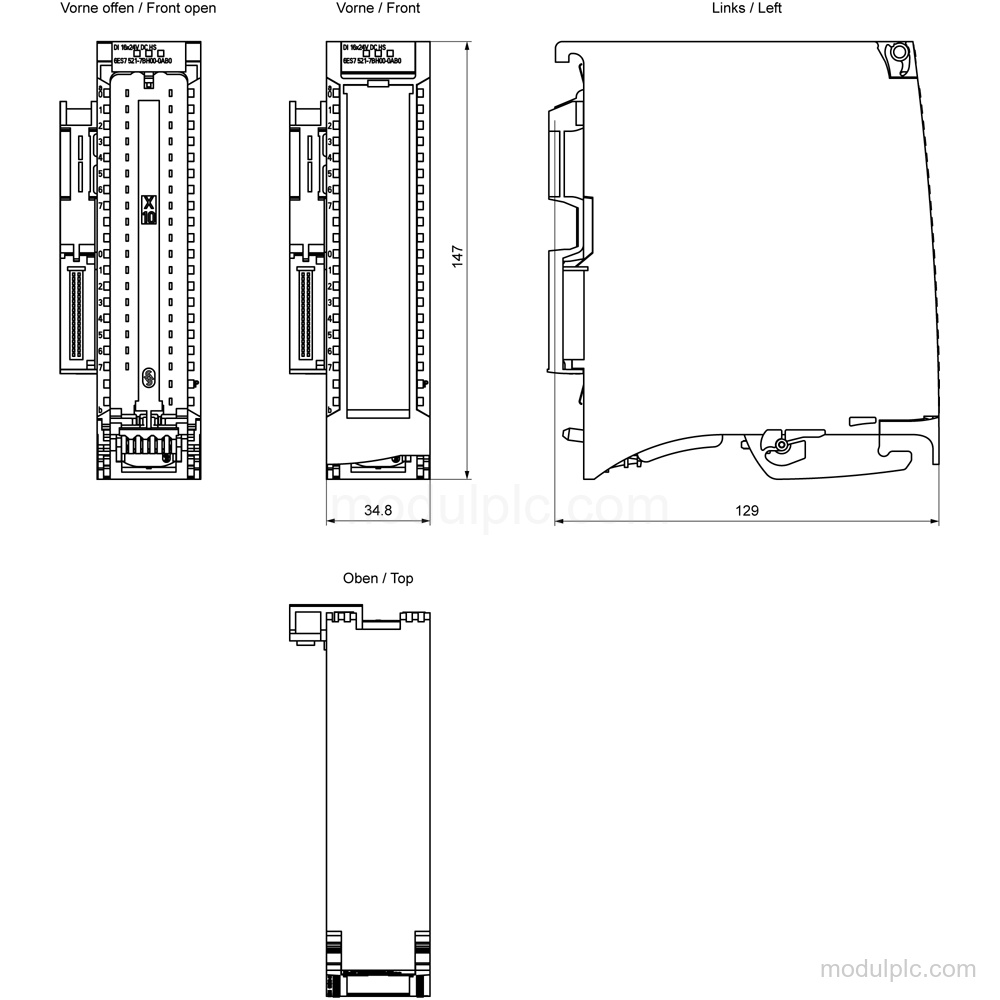

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | DI 16×24 V DC HS |
| Kanal input digital | 16 |
| Tegangan input, nilai nominal | 24 V DC |
| Tegangan input untuk sinyal 0 | -30 hingga +5 V |
| Tegangan input untuk sinyal 1 | +11 hingga +30 V |
| Penundaan input | 0.05 hingga 20 ms, dapat diparameterkan |
| Frekuensi penghitungan maksimum | 20 kHz |
| Arus output catu daya enkoder | Maks. 150 mA per kelompok; maks. 300 mA per modul |
| Tegangan suplai | 24 V DC; rentang yang diizinkan 19.2 hingga 28.8 V DC |
| Konektor depan | Terminal sekrup atau terminal push-in |
| Waktu siklus bus, min. | 250 μs |

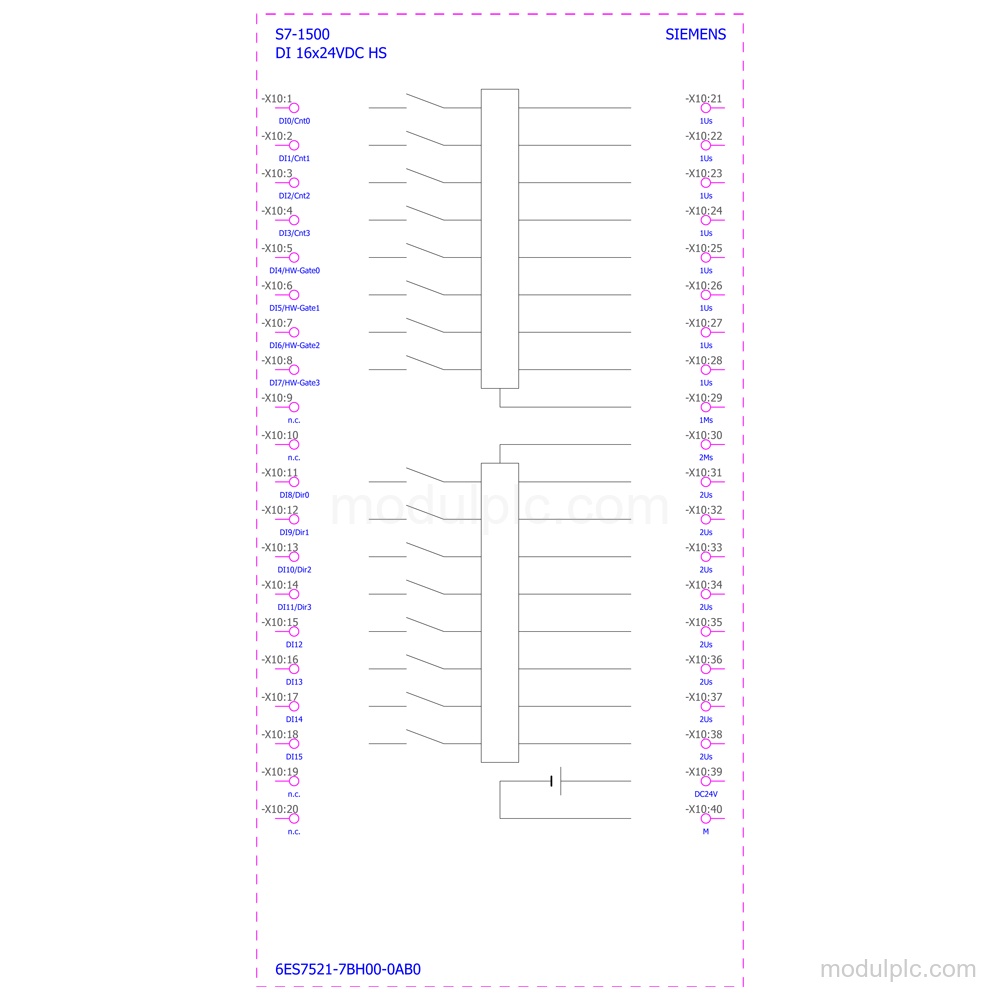

Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital 24 V DC melalui 16 input yang dapat diparameterkan.
- Penghitungan pulsa: Menghitung pulsa input dengan hingga 4 penghitung dan frekuensi penghitungan maksimum 20 kHz.
Fitur Utama
- Input digital dan rentang sinyal: 16 input digital yang dapat diparameterkan dengan tegangan input nominal 24 V DC; sinyal 0: -30 hingga +5 V, sinyal 1: +11 hingga +30 V.
- Catu daya enkoder: 16 output menyediakan catu daya enkoder 2x 24 V DC dengan perlindungan hubung singkat; arus output maksimum 150 mA per kelompok dan 300 mA per modul.
- Penghitungan dan oversampling: Mendukung hingga 4 penghitung, frekuensi penghitungan hingga 20 kHz, lebar penghitungan 32 bit, penghitungan naik/turun, dan input digital dengan oversampling.
- Pewaktuan input: Penundaan input dapat diparameterkan dari 0.05 hingga 20 ms untuk input standar; mode isokron memiliki waktu siklus bus minimum 250 μs.
- Diagnostik dan interupsi: Menyediakan fungsi diagnostik, alarm diagnostik, interupsi perangkat keras, pemantauan tegangan suplai dan daya enkoder, deteksi putus kabel hingga I < 350 μA, serta indikasi LED kanal atau modul.
- Koneksi dan data listrik: Konektor depan menggunakan terminal sekrup atau terminal push-in. Tegangan suplai 24 V DC dengan rentang yang diizinkan 19.2 hingga 28.8 V DC; konsumsi arus maksimum 550 mA.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input digital yang dimiliki 6ES7521-7BH00-0AB0?
Modul ini memiliki 16 input digital yang dapat diparameterkan dalam kelompok 8.
2. Rentang tegangan input apa yang didukung?
Tegangan input nominal adalah 24 V DC. Sinyal 0 adalah -30 hingga +5 V, dan sinyal 1 adalah +11 hingga +30 V.
3. Berapa kemampuan penghitungan modul ini?
Modul ini mendukung hingga 4 penghitung, frekuensi penghitungan maksimum 20 kHz, dan lebar penghitungan 32 bit.
4. Diagnostik apa yang tersedia?
Modul ini menyediakan fungsi diagnostik, alarm diagnostik, interupsi perangkat keras, pemantauan tegangan suplai dan daya enkoder, deteksi putus kabel hingga I < 350 μA, serta indikasi LED.
5. Konektor depan apa yang digunakan?
Konektor depan memiliki terminal sekrup atau terminal push-in.
