Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1515R-2 PN |
| Memori program | 1 Mbyte, terintegrasi |
| Ukuran DB, maksimum | 4.5 Mbyte; untuk akses blok non-teroptimasi, maksimum 64 KB |
| Memori beban | Maksimum 32 Gbyte pada SIMATIC Memory Card plug-in |
| Tegangan catu daya | 24 V DC nominal; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Konsumsi arus | 0.65 A nominal; 0.88 A maksimum |
| Antarmuka PROFINET | 2 |
| PROFINET IO Controller | Ya |
| Koneksi | Maksimum 256; 128 melalui antarmuka terintegrasi |
| SIMATIC Memory Card | Diperlukan |
Aplikasi
- Kontrol PROFINET IO: Berfungsi sebagai PROFINET IO Controller untuk menghubungkan sistem I/O terdistribusi.
- Akses data OPC UA: Menyediakan OPC UA Server dengan akses data baca, tulis, subscribe, pemanggilan metode, ruang alamat khusus, dan kontrol akses berbasis peran.
- Diagnostik program dan sistem: Mendukung alarm program, alarm diagnostik sistem, entri buffer diagnostik, serta status/kontrol berbasis web untuk input, output, bit memori, DB, I/O terdistribusi, timer, dan counter.
Fitur Utama

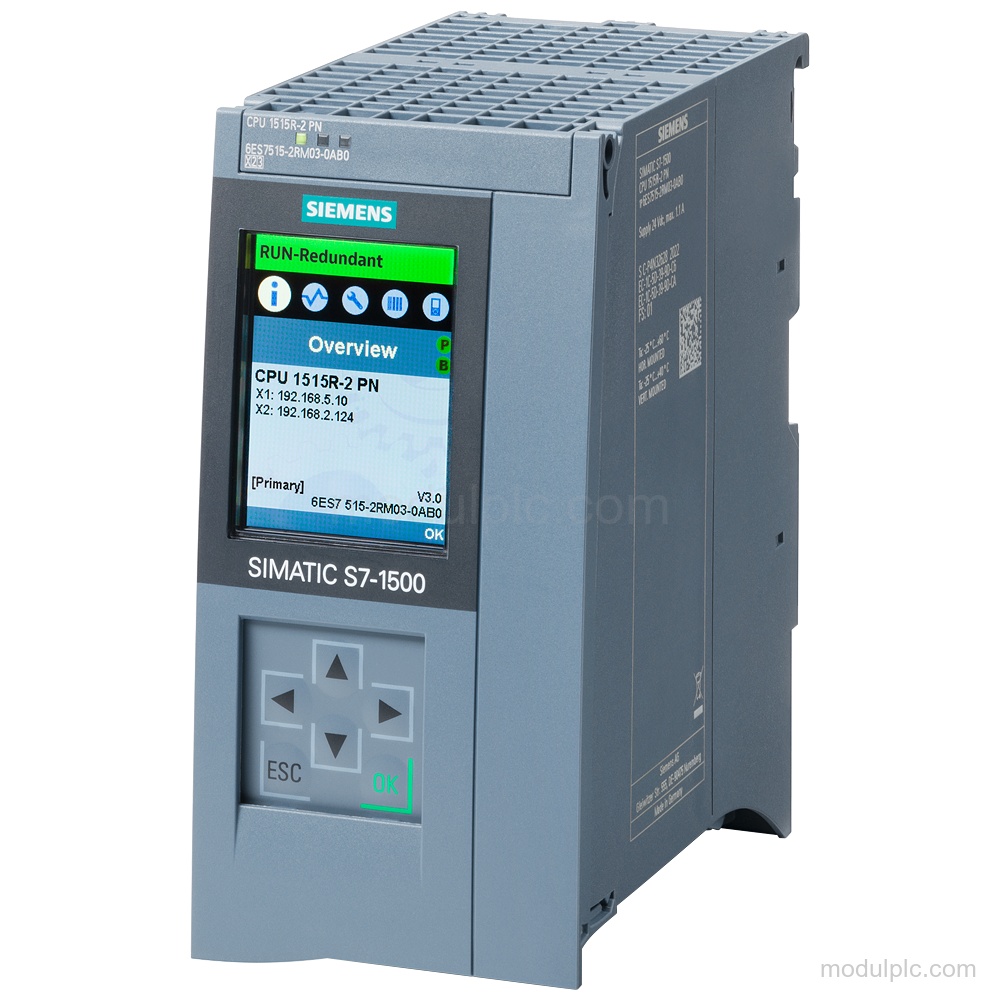

- Unit pemrosesan pusat: CPU 1515R-2 PN dengan operasi mandiri dan status fungsi perangkat keras FS05.
- Konfigurasi memori: Memori program terintegrasi: 1 Mbyte. Memori beban SIMATIC Memory Card plug-in: maksimum 32 Gbyte. Ukuran DB: maksimum 4.5 Mbyte; untuk akses blok non-teroptimasi, maksimum 64 KB.
- Antarmuka PROFINET: 2 antarmuka PROFINET dengan dukungan PROFINET IO Controller. Antarmuka pertama memiliki switch terintegrasi 2-port; antarmuka kedua memiliki 1 port RJ 45 tanpa switch terintegrasi.
- Catu daya dan arus: Tegangan catu daya nominal: 24 V DC, rentang yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus: nominal 0.65 A dan maksimum 0.88 A.
- Layanan komunikasi: Mendukung redundansi sistem PROFINET S2, OPC UA Server, MODBUS TCP, komunikasi Open IE, web server, dan redundansi media melalui antarmuka pertama.
- Diagnostik dan kontrol: Menyediakan I&M0 hingga I&M3, SysLog, buffer diagnostik dengan maksimum 3 200 entri, serta LED RUN/STOP, ERROR, MAINT, STOP ACTIVE, dan LINK TX/RX.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7515-2RN03-0AB0?
Unit ini adalah unit pemrosesan pusat SIMATIC S7-1500R CPU 1515R-2 PN dengan operasi mandiri.
2. Berapa jumlah antarmuka PROFINET pada CPU ini?
Unit ini memiliki 2 antarmuka PROFINET. Antarmuka pertama memiliki switch terintegrasi 2-port, sedangkan antarmuka kedua memiliki 1 port RJ 45 tanpa switch terintegrasi.
3. Nilai tegangan catu daya dan arus apa yang perlu diverifikasi?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus adalah 0.65 A nominal dan 0.88 A maksimum.
4. Apakah SIMATIC Memory Card termasuk dalam konfigurasi?
CPU memerlukan SIMATIC Memory Card; memori beban plug-in mendukung maksimum 32 Gbyte.
