Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1513-1 PN |
| Memori kerja program | 300 kbyte |
| Memori kerja data | 1,5 Mbyte |
| Antarmuka PROFINET | 1 |
| Port Ethernet | 2 |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 19,2 V hingga 28,8 V DC |
| Waktu operasi bit tipikal | 40 ns |
| Buffer diagnostik | 1 000 entri |
| SIMATIC Memory Card diperlukan | Ya |
Aplikasi
- Pemrosesan program pusat: Menjalankan program PLC menggunakan bahasa pemrograman LAD, FBD, STL, SCL, dan GRAPH.
- Komunikasi PROFINET: Menyediakan komunikasi PROFINET IO Controller dan PROFINET IO device melalui antarmuka terintegrasi.
- Kontrol gerak: Mendukung objek teknologi Motion Control, termasuk sumbu dengan kontrol kecepatan, sumbu pemosisian, dan sumbu sinkron.
Fitur Utama
- Pemrosesan CPU dan memori: CPU 1513-1 PN dengan memori kerja terintegrasi 300 KB untuk program dan 1,5 MB untuk data.
- Antarmuka PROFINET: Satu antarmuka PROFINET dengan PROFINET IRT, switch 2-port terintegrasi, dan koneksi Ethernet RJ45 pada 100 Mbps.

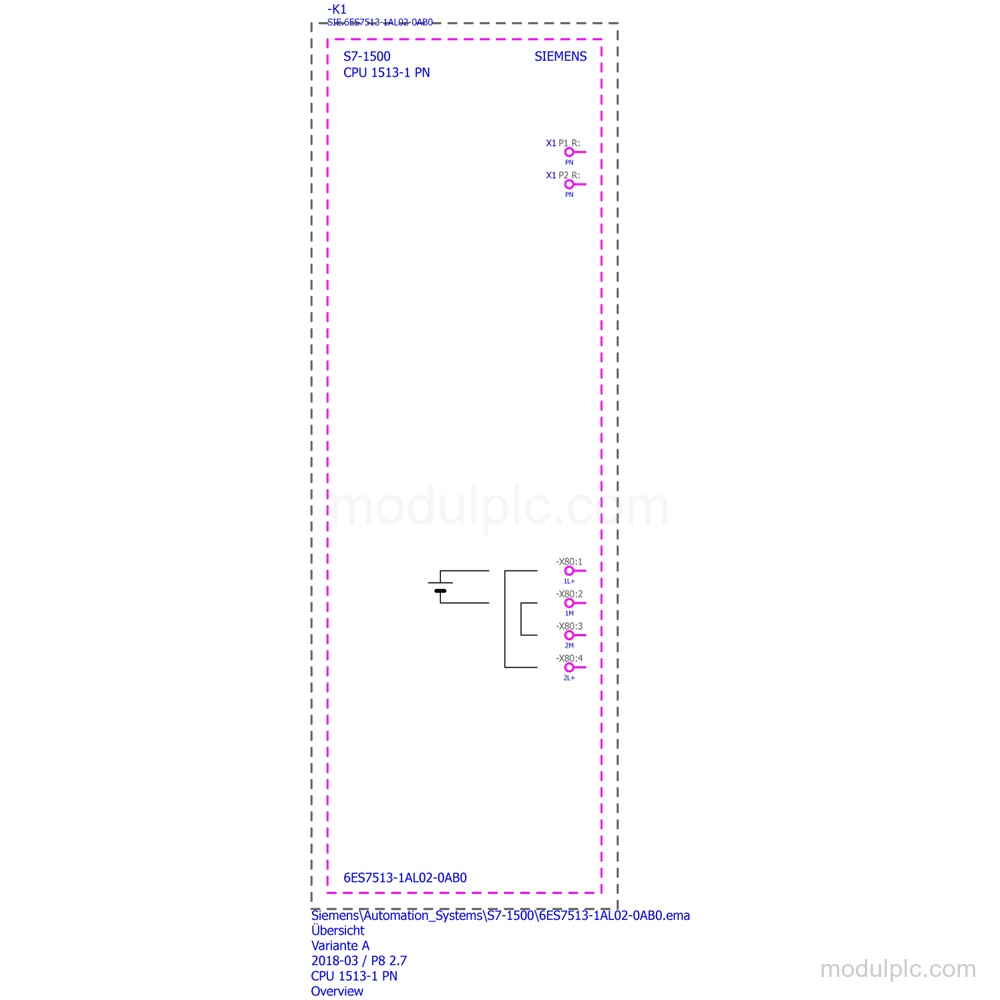

- Catu daya dan perlindungan: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 19,2 V hingga 28,8 V DC. Perlindungan polaritas terbalik tersedia.
- Kinerja pemrosesan: Waktu pemrosesan tipikal adalah 40 ns untuk operasi bit, 48 ns untuk operasi word, 64 ns untuk aritmetika fixed-point, dan 256 ns untuk aritmetika floating-point.
- Diagnostik dan layar: CPU memiliki buffer diagnostik hingga 1 000 entri, LED RUN/STOP, ERROR, MAINT, dan STOP ACTIVE, serta layar 3,45 cm.

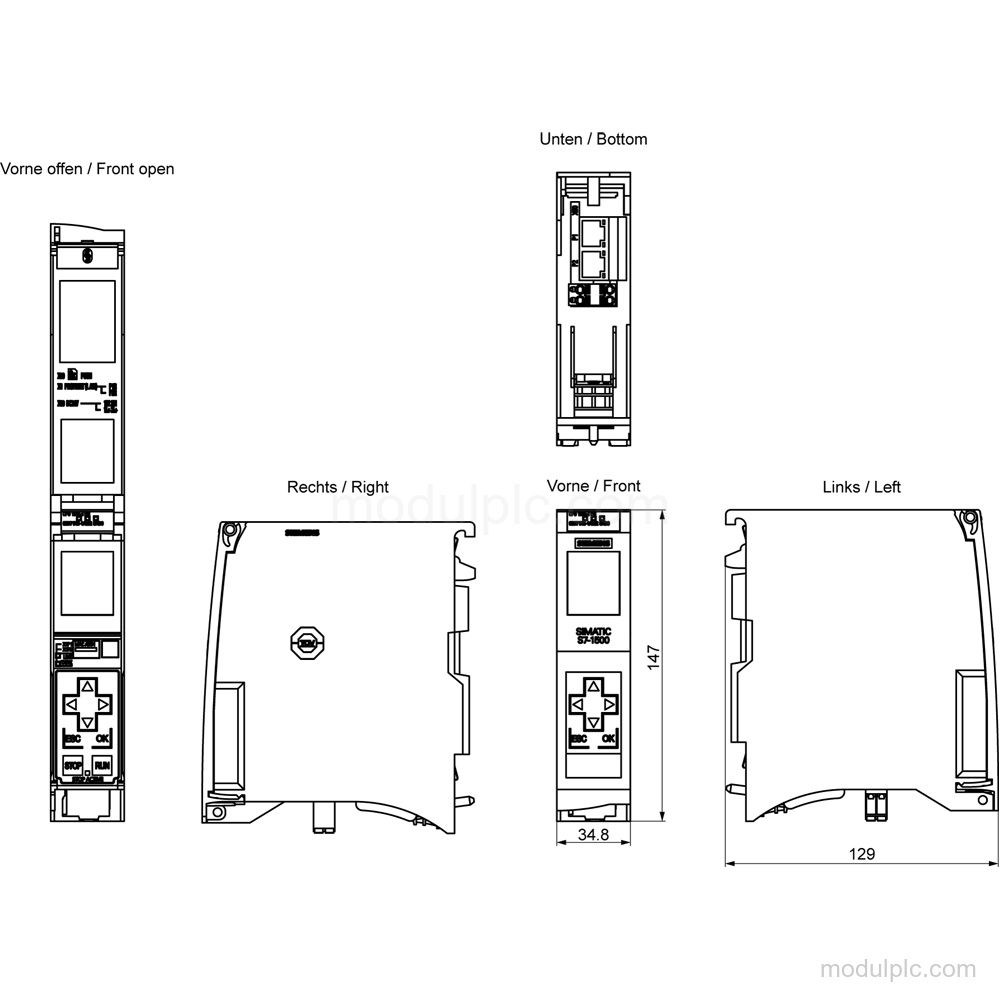

- Dimensi pemasangan: Dimensi: lebar 35 mm, tinggi 147 mm, dan kedalaman 129 mm. Berat kira-kira 405 g.
Pertanyaan yang Sering Diajukan
1. Apa jenis CPU 6ES7513-1AL02-0AB0?

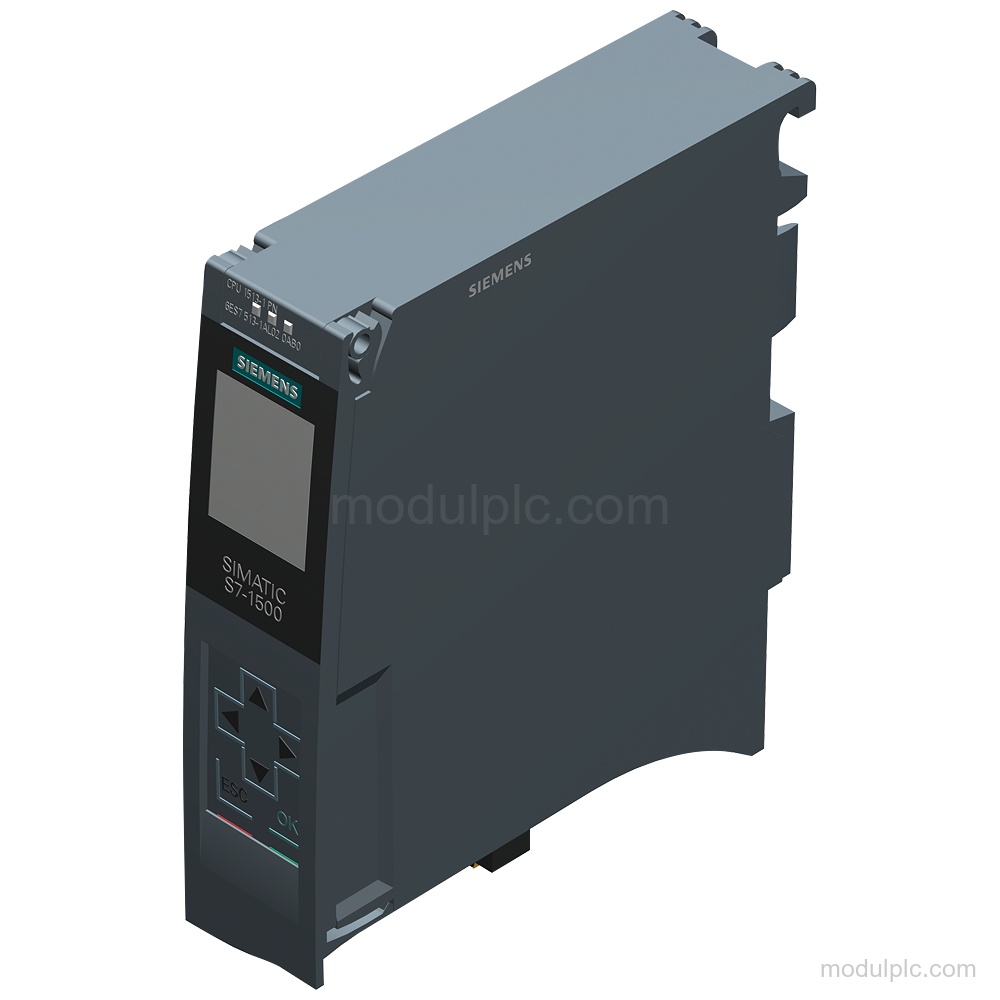

Ini adalah unit pemrosesan pusat SIMATIC S7-1500 CPU 1513-1 PN.
2. Memori apa yang disediakan CPU ini?
CPU ini memiliki memori kerja terintegrasi 300 kbyte untuk program dan 1,5 Mbyte untuk data.
3. Koneksi PROFINET apa yang tersedia?
CPU ini memiliki satu antarmuka PROFINET dengan koneksi Ethernet RJ45, switch 2-port terintegrasi, dan PROFINET IRT.
4. Berapa tegangan catu dayanya?
Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19,2 V hingga 28,8 V DC.
5. Apakah kartu memori sudah termasuk?
CPU ini memerlukan SIMATIC Memory Card; sumber tidak menyatakan apakah kartu tersebut termasuk.
