Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe_produk | CPU 1511TF-1 PN |
| Memori_kerja_program | 450 kbyte |
| Memori_kerja_data | 1.5 Mbyte |
| Antarmuka_PROFINET | 1 |
| Port_PROFINET | 2 |
| Tegangan_catu_nominal | 24 V DC |
| Tegangan_catu_yang_diizinkan | 19.2 V hingga 28.8 V DC |
| Waktu_operasi_bit | 6 ns, tipikal |
| Jumlah_maksimum_IO_Device | 128 |
| Buffer_diagnostik | 1 000 entri, maksimum |
| SIMATIC_Memory_Card | Diperlukan; 1 slot |
Aplikasi
- Pemrosesan pusat: CPU melakukan pemrosesan pusat untuk sistem SIMATIC S7-1500T.
- Komunikasi PROFINET: Antarmuka mendukung komunikasi PROFINET IO Controller dan PROFINET IO Device, termasuk PROFINET IRT.
- Motion Control: CPU mendukung objek teknologi Motion Control dan kinematika dengan hingga 4 sumbu interpolasi.
- Komunikasi data dan web: CPU mendukung komunikasi SIMATIC, komunikasi Open IE, Web server, OPC UA, dan MODBUS TCP.
Fitur Utama
- CPU dan memori kerja: Unit pemrosesan pusat dengan memori kerja terintegrasi 450 kbyte untuk program dan 1.5 Mbyte untuk data.
- Antarmuka PROFINET IRT: 1 antarmuka PROFINET dengan koneksi RJ 45, 2 port, switch terintegrasi, serta dukungan PROFINET IO Controller dan PROFINET IO Device.
- Kinerja pemrosesan: Waktu pemrosesan CPU tipikal adalah 6 ns untuk operasi bit, 7 ns untuk operasi word, 9 ns untuk aritmetika fixed point, dan 37 ns untuk aritmetika floating point.
- Catu daya dan arus: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus nominal 0.56 A dan konsumsi arus maksimum 0.94 A.
- Diagnostik dan kontrol: Buffer diagnostik dengan hingga 1 000 entri, LED RUN/STOP, ERROR, MAINT, dan STOP ACTIVE, serta 4 trace yang dapat dikonfigurasi.
- Persyaratan kartu memori: Tersedia 1 slot SIMATIC Memory Card, dan SIMATIC Memory Card diperlukan. Memori beban plug-in hingga 32 Gbyte.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7511-1UL03-0AB0?

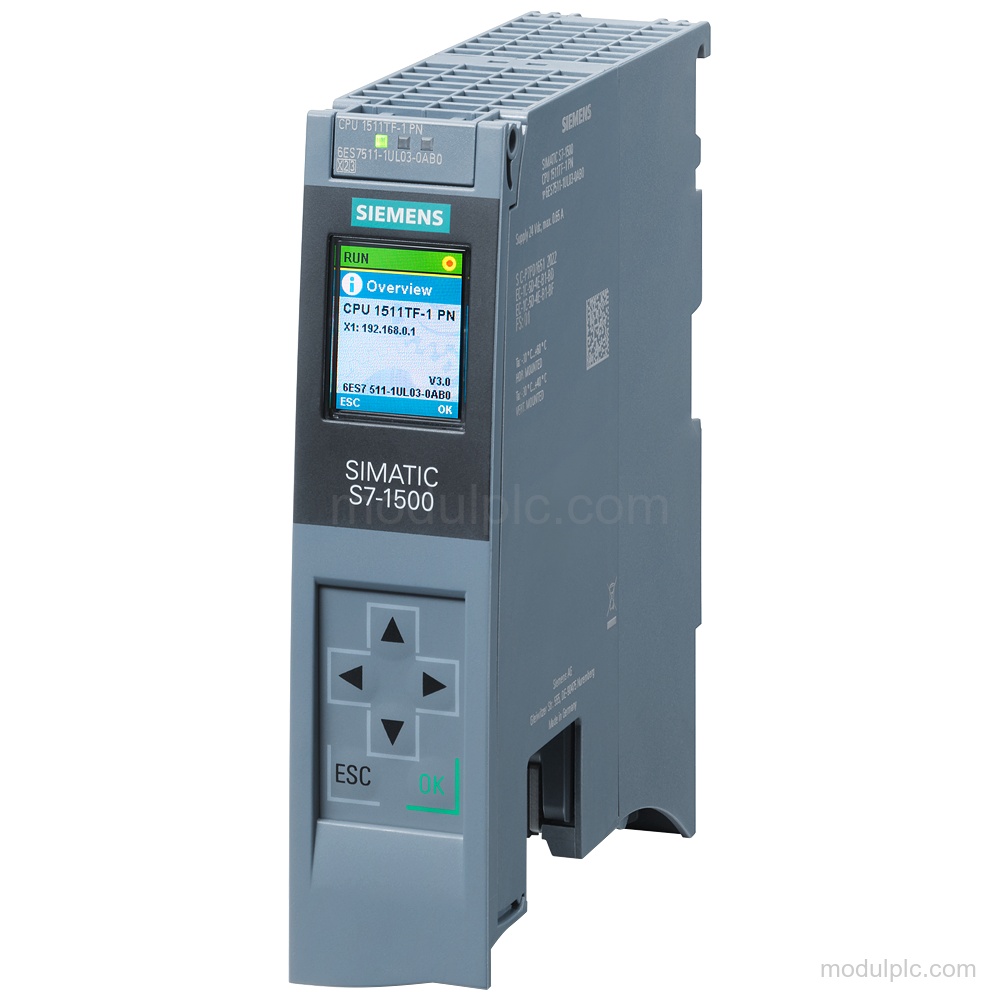

Ini adalah unit pemrosesan pusat SIMATIC S7-1500T, CPU 1511TF-1 PN, dengan dukungan Motion Control.
2. Antarmuka dan port PROFINET apa yang dimiliki CPU ini?
CPU memiliki 1 antarmuka PROFINET dengan 2 port RJ 45 dan switch terintegrasi. CPU mendukung PROFINET IO Controller, PROFINET IO Device, dan PROFINET IRT.
3. Nilai memori dan catu daya apa yang perlu diverifikasi sebelum meminta penawaran?
CPU memiliki memori kerja program 450 kbyte, memori kerja data 1.5 Mbyte, dan memerlukan SIMATIC Memory Card. Catu daya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
