Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

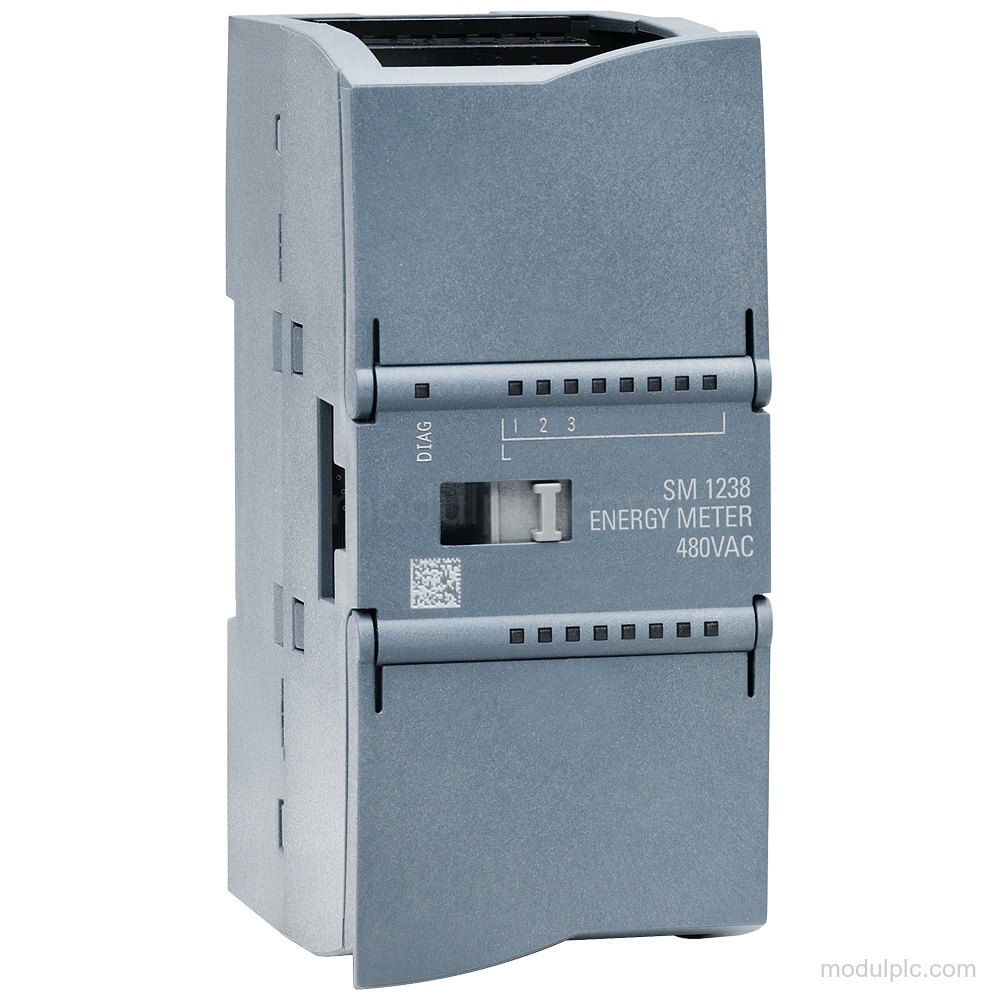

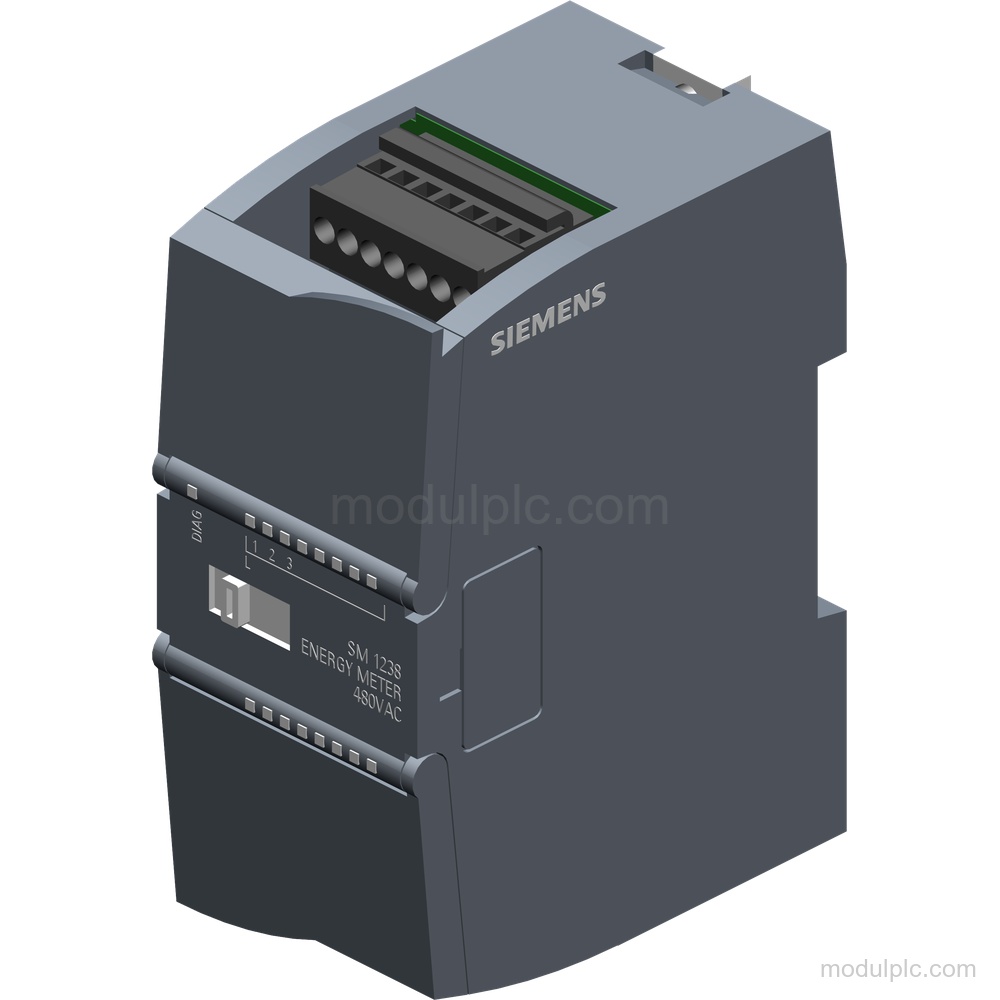

| Jenis modul | SM 1238, AI energy meter 480 V AC |
| Nilai terukur | Tegangan, arus, sudut fase, daya, nilai energi, dan frekuensi |
| Pengukuran tegangan | 277 V fase-ke-netral; 480 V antarkonduktor saluran |
| Rentang arus | 1 A, 5 A |
| Waktu siklus, semua kanal, tip. | 50 ms |
| Bandwidth pengukuran | 2 kHz |
| Suplai | Dari CPU; DC |
| Konsumsi arus maksimum | 180 mA |
| Posisi pemasangan | Horizontal, vertikal |
| Versi firmware | V2.0.1 |
Aplikasi
- Akuisisi data listrik: Mengukur tegangan, arus, sudut fase, daya, nilai energi, dan frekuensi pada sistem suplai TN dan TT 1 dan 3 fase.
Fitur Utama
- Input analog meter energi: SM 1238 mengukur tegangan, arus, sudut fase, daya, nilai energi, dan frekuensi.
- Pengukuran tegangan: Tegangan saluran yang dapat diukur adalah 277 V antara konduktor fase dan netral serta 480 V antara konduktor saluran.
- Pengukuran arus: Pengukuran arus mendukung rentang 1 A dan 5 A dengan transformator arus.
- Waktu pengukuran: Waktu siklus tipikal untuk semua kanal adalah 50 ms, dengan bandwidth pengukuran 2 kHz.
- Diagnostik dan indikator: Modul menyediakan alarm diagnostik dan nilai batas, tampilan status kanal, diagnostik kanal, serta LED diagnostik modul.
- Suplai dan pemasangan: Tegangan suplai berasal dari CPU dan berupa DC; posisi pemasangan horizontal atau vertikal.
Pertanyaan yang Sering Diajukan
1. Apa yang diukur Siemens 6ES7238-5XA32-0XB0?
Modul ini mengukur tegangan, arus, sudut fase, daya, nilai energi, dan frekuensi.
2. Input tegangan apa yang didukung SM 1238?
Modul ini mengukur 277 V antara konduktor fase dan netral serta 480 V antara konduktor saluran.
3. Rentang arus apa yang didukung?
Rentang arusnya adalah 1 A dan 5 A, dengan transformator arus.
4. Berapa waktu siklus tipikalnya?
Waktu siklus tipikal untuk semua kanal adalah 50 ms.
5. Bagaimana suplai dan pemasangan modul ini?
Tegangan suplai berasal dari CPU dan berupa DC. Posisi pemasangan dapat horizontal atau vertikal.
