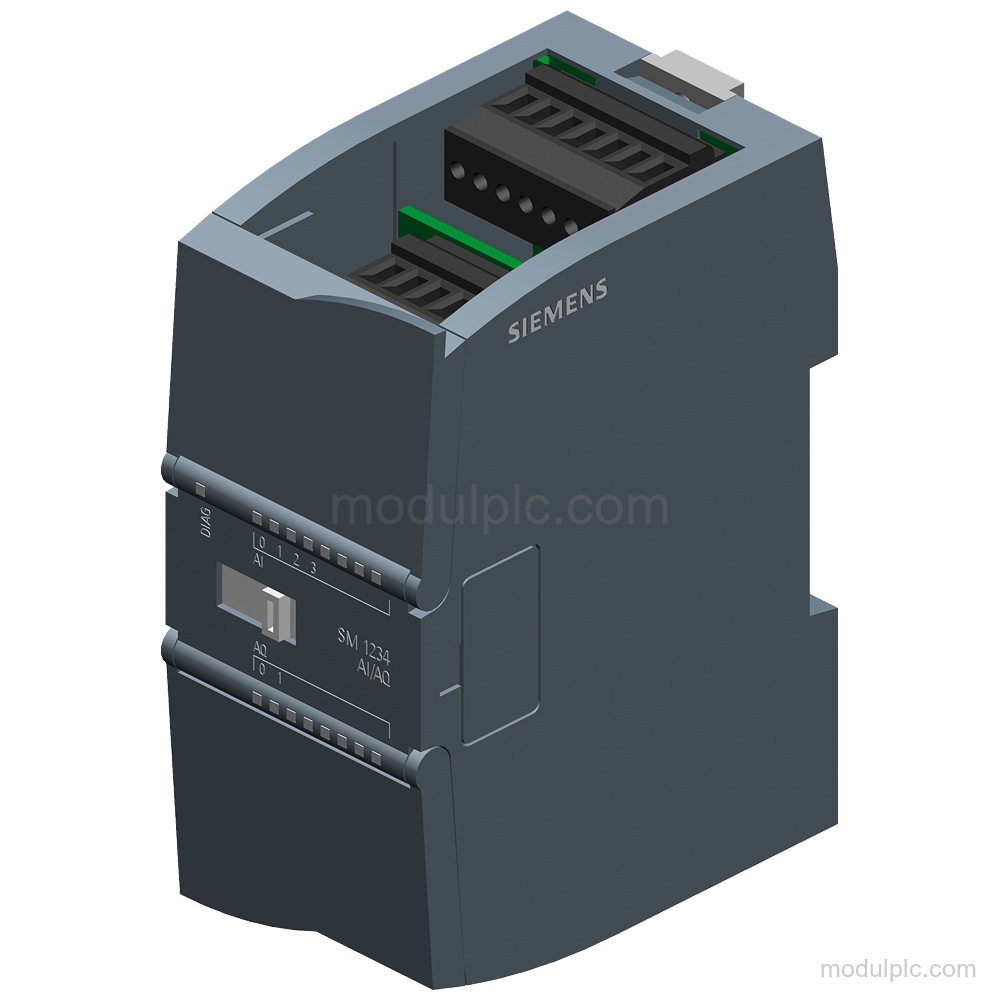

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SM 1234, AI 4×13 bit/AQ 2×14 bit |
| Input analog | 4; input diferensial arus atau tegangan |
| Output analog | 2; arus atau tegangan |
| Rentang tegangan input | ±10 V, ±5 V, ±2.5 V |
| Rentang arus input | 0 hingga 20 mA; 4 mA hingga 20 mA |
| Rentang output | -10 V hingga +10 V; 0 hingga 20 mA; 4 mA hingga 20 mA |
| Resolusi | Hingga 14 bit untuk tegangan dan 13 bit untuk arus |
| Waktu siklus | Maksimum 625 μs, semua kanal |
| Tegangan catu | 24 V DC nominal |
| Diagnostik | Pemantauan catu, putus kabel, hubung singkat, alarm, dan LED status |
| Perlindungan | IP20 |
Aplikasi
- Akuisisi sinyal analog: Mendukung akuisisi diferensial sinyal arus dan tegangan melalui 4 input analog.
- Output sinyal analog: Mendukung kontrol output arus atau tegangan melalui 2 output analog.

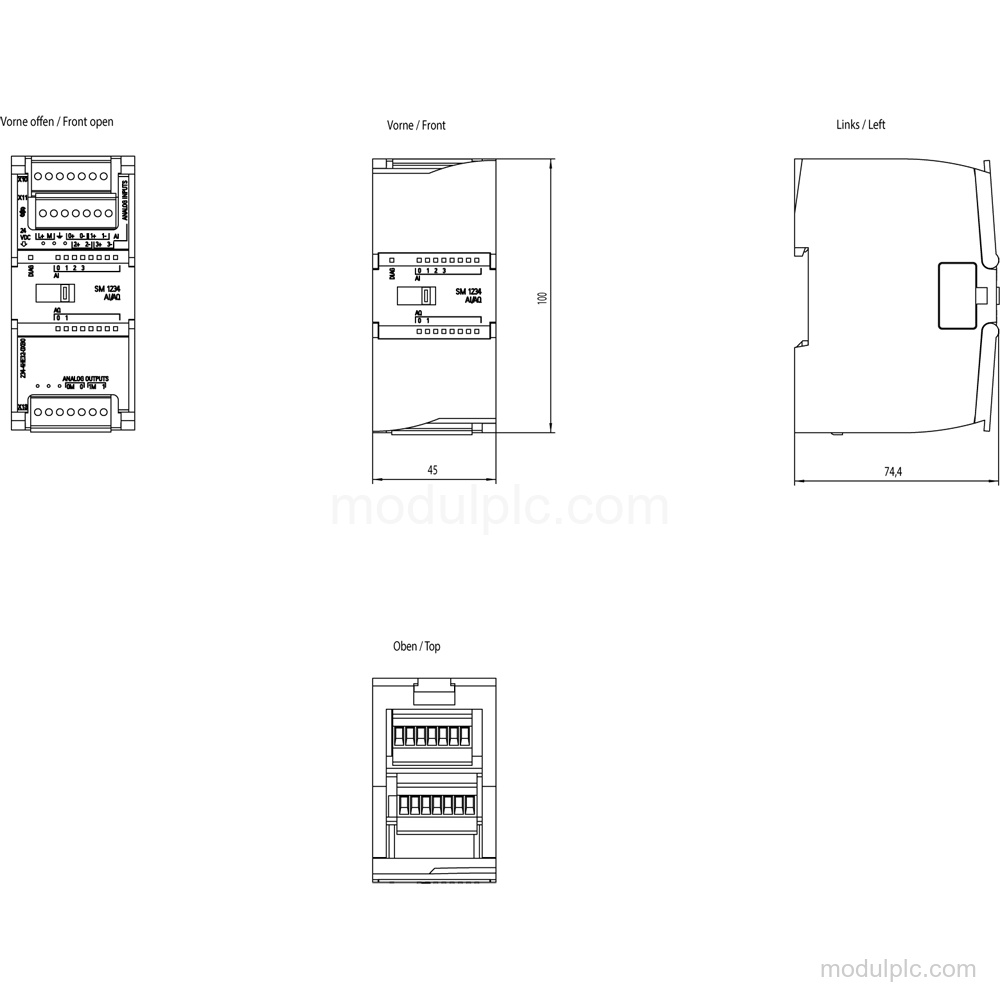

Fitur Utama

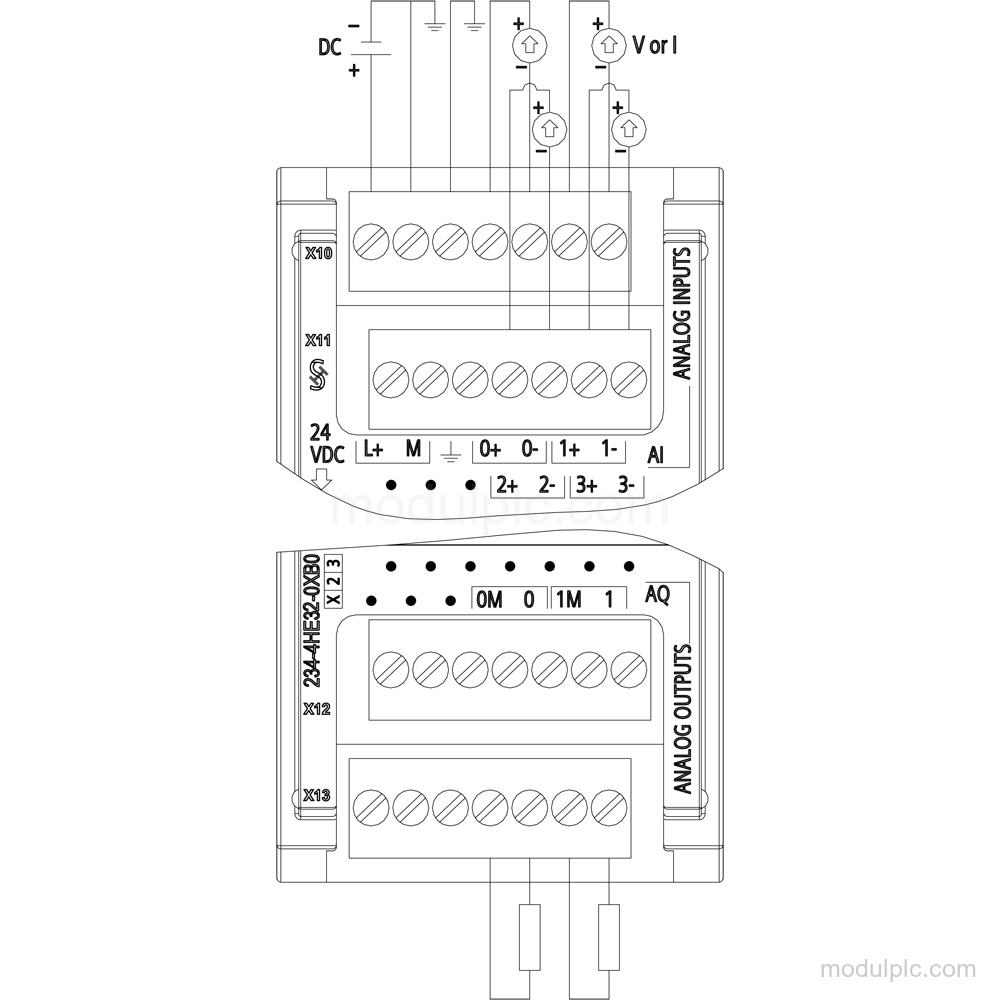

- Kanal I/O analog: Memiliki 4 input analog diferensial arus atau tegangan dan 2 output analog arus atau tegangan.
- Rentang sinyal yang didukung: Input mendukung ±10 V, ±5 V, ±2.5 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA. Output mendukung -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
- Resolusi dan waktu: Menyediakan resolusi hingga 14 bit untuk tegangan dan 13 bit untuk arus, dengan waktu siklus maksimum 625 μs untuk semua kanal.
- Diagnostik: Memiliki pemantauan tegangan catu, diagnostik putus kabel dan hubung singkat, alarm diagnostik, serta LED status untuk input, output, dan pemeliharaan.
- Catu dan konsumsi: Tegangan catu nominal adalah 24 V DC. Konsumsi arus tipikal 60 mA, dengan 80 mA tipikal dari bus backplane 5 V DC dan kehilangan daya tipikal 2 W.
- Pemasangan dan perlindungan: Mendukung kabel twisted pair berpelindung hingga 100 m dan memiliki perlindungan IP20.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal analog yang dimiliki 6ES7234-4HE32-0XB0?
Modul ini memiliki 4 input analog diferensial dan 2 output analog.
2. Rentang sinyal apa yang didukung modul ini?
Input mendukung ±10 V, ±5 V, ±2.5 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA. Output mendukung -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi SM 1234?
Resolusi maksimum adalah 14 bit untuk tegangan dan 13 bit untuk arus.
4. Berapa tegangan catu yang diperlukan?
Tegangan catu nominalnya adalah 24 V DC.
5. Diagnostik apa yang tersedia?
Modul ini memiliki pemantauan tegangan catu, diagnostik putus kabel dan hubung singkat, alarm diagnostik, serta LED status untuk input, output, dan pemeliharaan.
