Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | SM 1231, AI 4×16 bit TC |
| Input analog | 4; Termokopel |
| Rentang tegangan termokopel | ±80 mV |
| Tegangan catu nominal | 24 V |
| Resolusi dengan rentang lebih | 15 bit; + sign |
| Prinsip pengukuran | integrasi |
| Diagnosis | Diagnosis yang dapat dibaca, alarm diagnosis, pemantauan tegangan catu, dan deteksi putus kabel |
| Perlindungan | IP20 |
Aplikasi
- Pengukuran suhu dengan termokopel: Mengukur suhu melalui termokopel J, K, T, E, R, S, N, C dan TXK/XK(L) yang didukung.
Fitur Utama

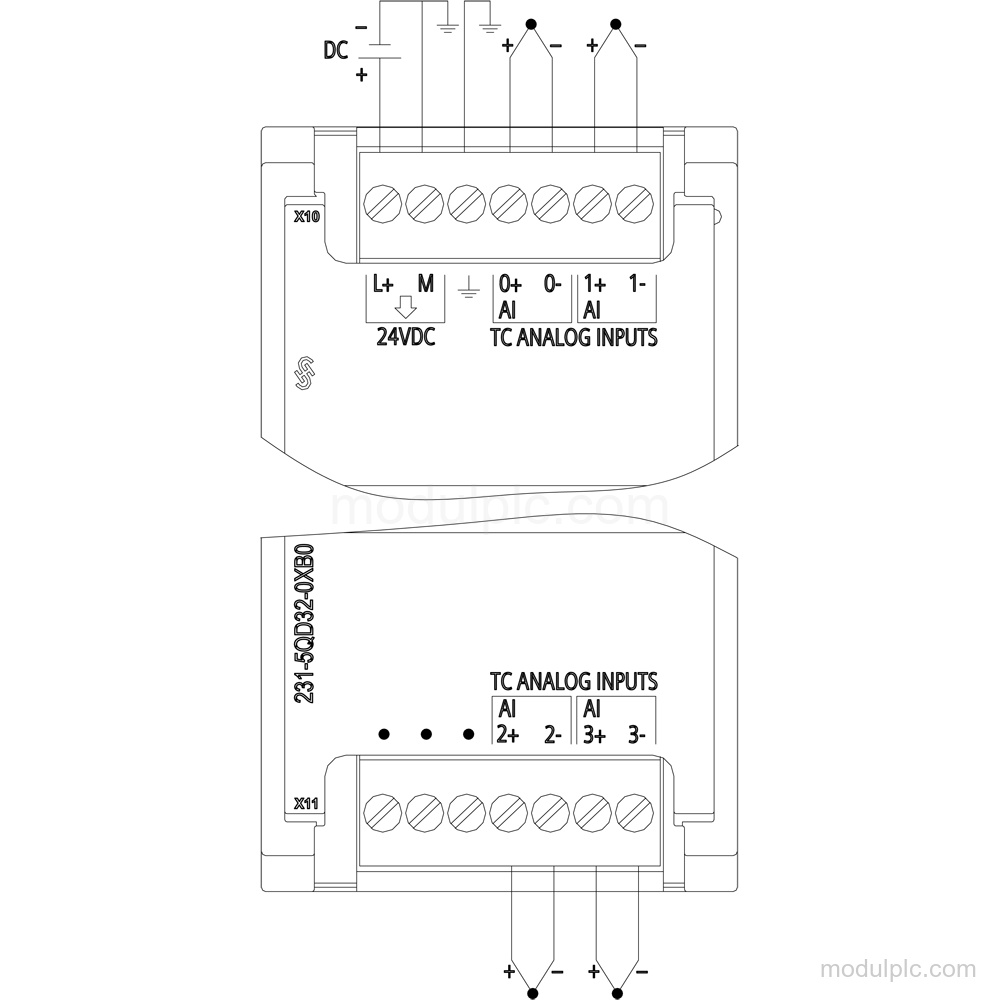

- 4 input analog termokopel: Memiliki 4 input analog untuk termokopel, dengan dukungan untuk J, K, T, E, R, S, N, C dan TXK/XK(L).
- Rentang sinyal input: Mendukung rentang tegangan nominal -80 mV hingga +80 mV; resistansi input untuk rentang ini ≥1 MOhm.
- Resolusi dan pengukuran: Menggunakan prinsip pengukuran integrasi dengan resolusi 15 bit dengan rentang lebih, termasuk tanda; penghalusan nilai terukur dapat diparameterkan.
- Catu dan konsumsi: Tegangan catu nominal 24 V. Konsumsi arus tipikal 40 mA, dengan konsumsi tipikal 80 mA dari bus backplane pada 5 V DC.
- Diagnosis: Menyediakan diagnosis yang dapat dibaca, alarm diagnosis, pemantauan tegangan catu, deteksi putus kabel, serta LED status input dan pemeliharaan.

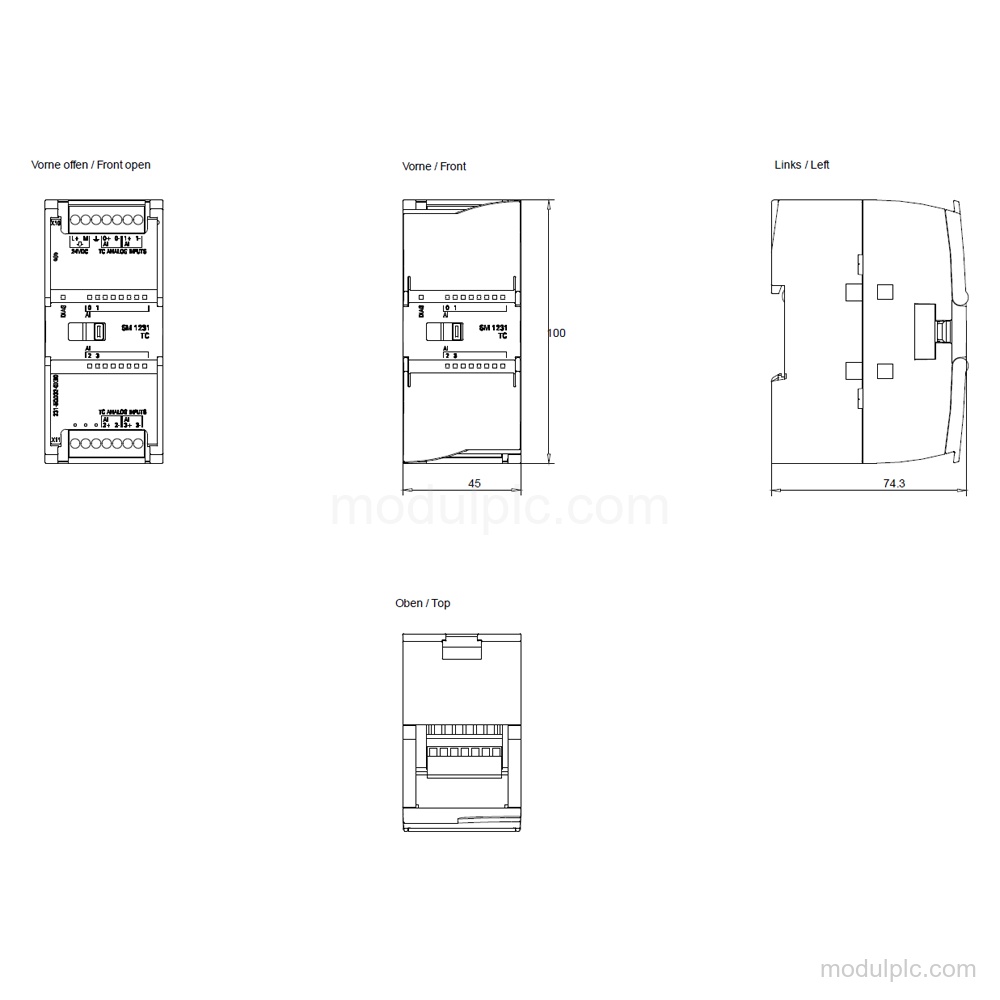

- Perlindungan dan dimensi: Modul memiliki perlindungan IP20 dan dimensi kemasan 10.90 x 8.80 x 5.70 cm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal termokopel pada 6ES7231-5QD32-0XB0?
Modul ini memiliki 4 input analog termokopel.
2. Jenis termokopel apa yang didukung?
Modul ini mendukung termokopel J, K, T, E, R, S, N, C dan TXK/XK(L).
3. Berapa rentang tegangan nominal untuk input termokopel?
Rentang tegangan nominalnya adalah -80 mV hingga +80 mV.
4. Diagnosis apa yang disediakan modul ini?
Modul ini menyediakan diagnosis yang dapat dibaca, alarm diagnosis, pemantauan tegangan catu, deteksi putus kabel, serta LED untuk status input dan pemeliharaan.
5. Berapa tegangan catu yang diperlukan modul ini?
Tegangan catu nominalnya adalah 24 V.
