Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

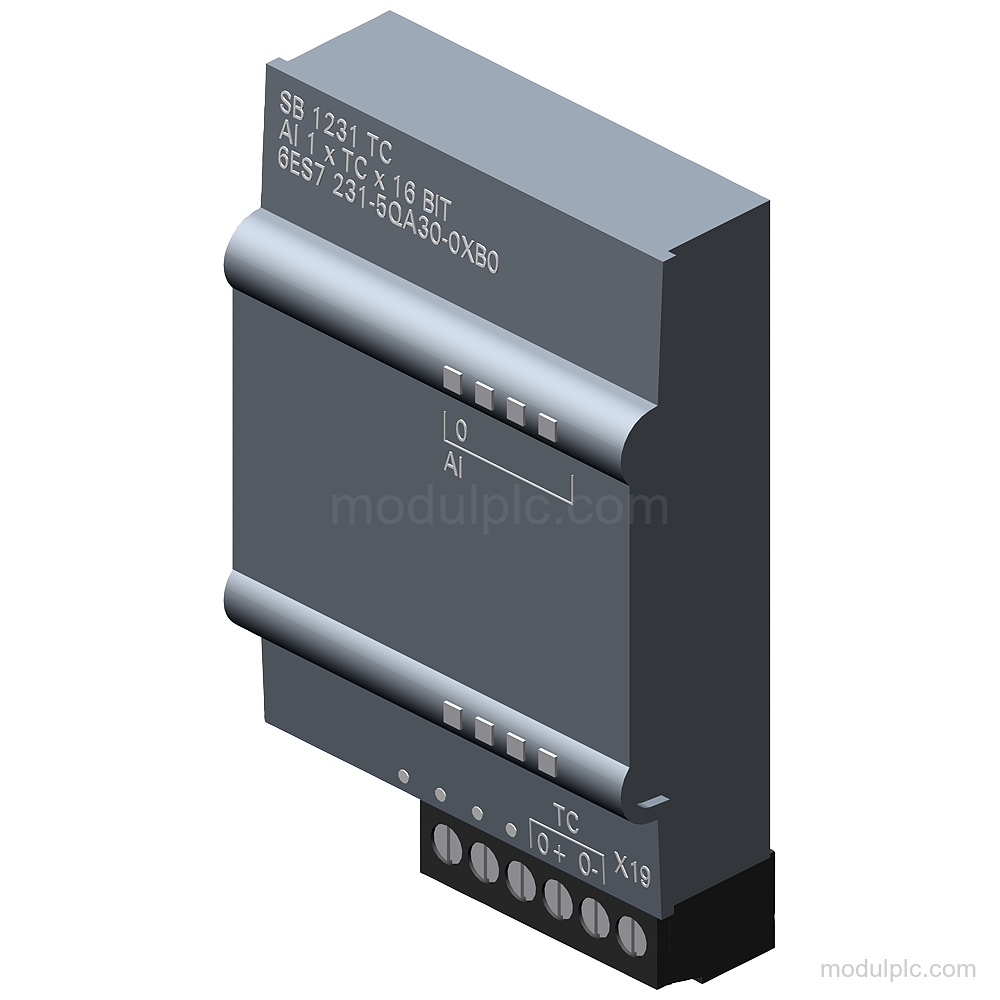

| Jenis produk | SB 1231, AI 1×16 bit TC |

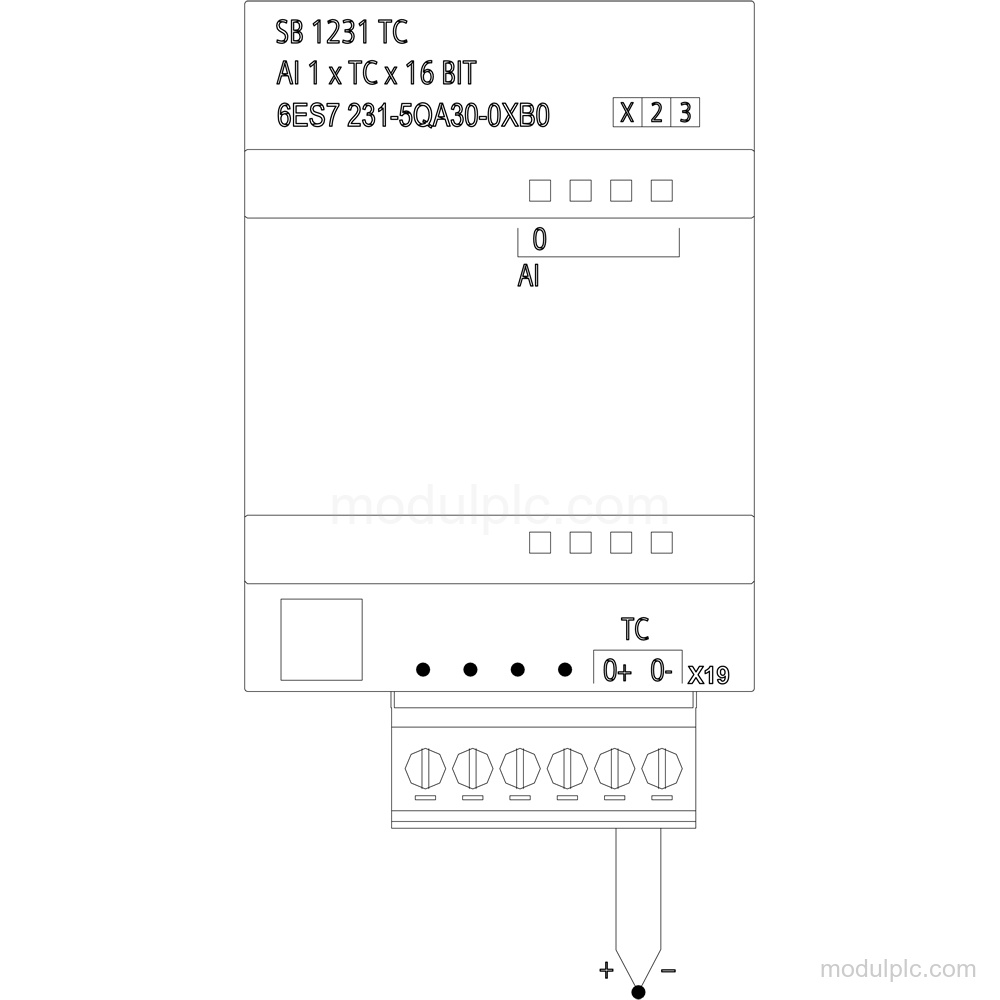

| Kanal input analog | 1; Termokopel |
| Tipe termokopel yang didukung | J, K, T, E, R & S, B, N, C, TXK/XK(L) |
| Rentang input tegangan nominal | -80 mV hingga +80 mV |
| Resolusi | 15 bit; + sign |
| Tegangan catu daya nominal | 24 V DC |
| Konsumsi arus tipikal | 5 mA |
| Diagnostik | Alarm, alarm diagnostik, diagnostik yang dapat dibaca, kabel putus, LED status input, LED pemeliharaan |
Aplikasi
- Pengukuran suhu: Mengukur suhu menggunakan input termokopel yang didukung.
Fitur Utama
- Kanal input analog: 1 input analog untuk termokopel.
- Termokopel yang didukung: Mendukung tipe J, K, T, E, R & S, B, N, C, dan TXK/XK(L).
- Rentang input tegangan: Rentang input tegangan nominal: -80 mV hingga +80 mV.
- Resolusi: Resolusi 15 bit dengan overrange, termasuk tanda.
- Diagnostik: Memiliki alarm, alarm diagnostik, diagnostik yang dapat dibaca, deteksi kabel putus, serta LED status input dan pemeliharaan.
- Catu daya dan konsumsi: Tegangan catu daya nominal: 24 V DC. Konsumsi arus tipikal: 5 mA; konsumsi tipikal bus backplane: 20 mA pada 5 V DC.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki 6ES7231-5QA30-0XB0?
Modul ini memiliki 1 input analog untuk termokopel.
2. Tipe termokopel apa yang didukung modul ini?
Modul ini mendukung J, K, T, E, R & S, B, N, C, dan TXK/XK(L).
3. Berapa rentang input tegangan nominalnya?
Rentang input tegangan nominalnya adalah -80 mV hingga +80 mV.
4. Diagnostik apa yang tersedia?
Modul ini memiliki alarm, alarm diagnostik, diagnostik yang dapat dibaca, deteksi kabel putus, serta LED status input dan pemeliharaan.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi nomor pesanan lengkap, tipe termokopel, rentang sinyal, catu daya 24 V DC, dan fungsi diagnostik yang diperlukan.
