Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

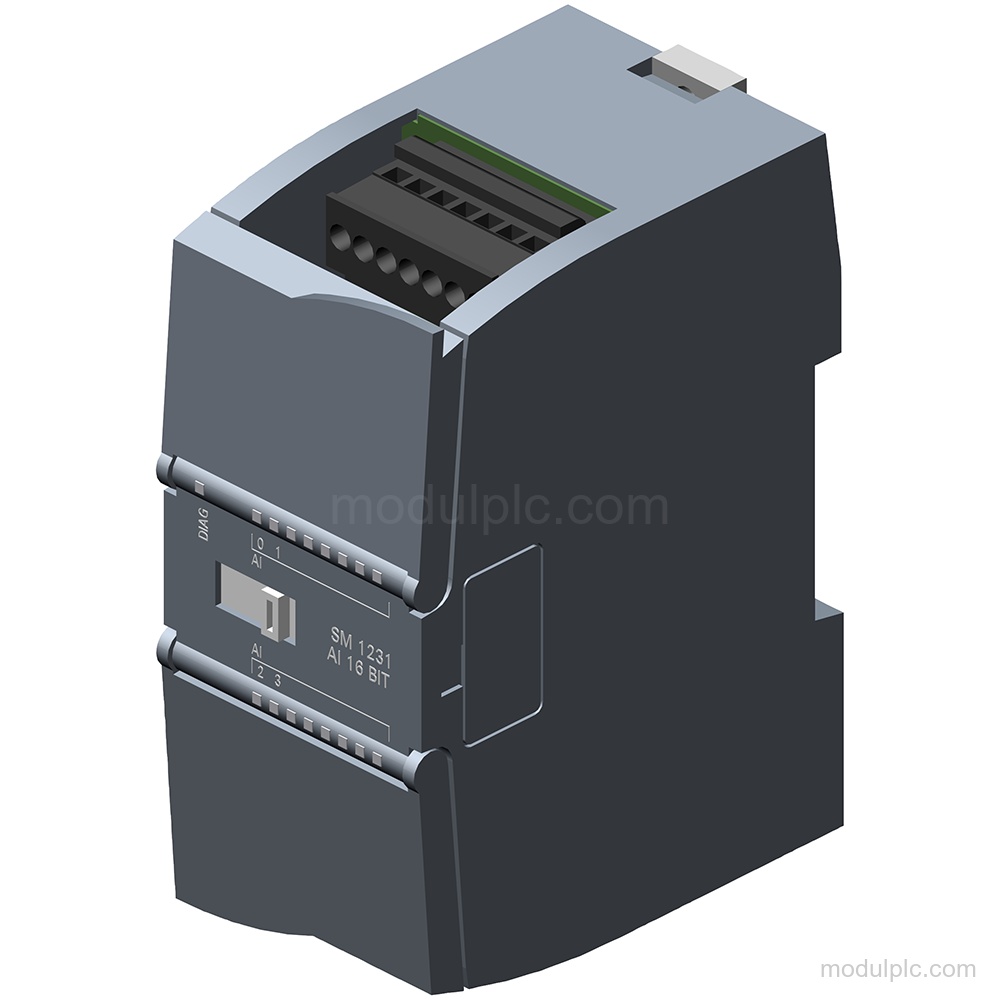

| Jenis produk | SM 1231, AI 4×16 bit |
| Input analog | 4 input diferensial untuk arus atau tegangan |
| Rentang input tegangan | ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| Rentang input arus | 0 hingga 20 mA; 4 hingga 20 mA |
| Resolusi | 15 bit; + sign |
| Waktu siklus, semua kanal, maks. | 100 μs |
| Tegangan catu nominal | 24 V DC |
| Konsumsi arus tipikal | 65 mA |
| Diagnostik | Alarm, diagnostik, pemantauan tegangan catu, deteksi putus kabel |
| Tingkat proteksi | IP20 |
Fitur Utama

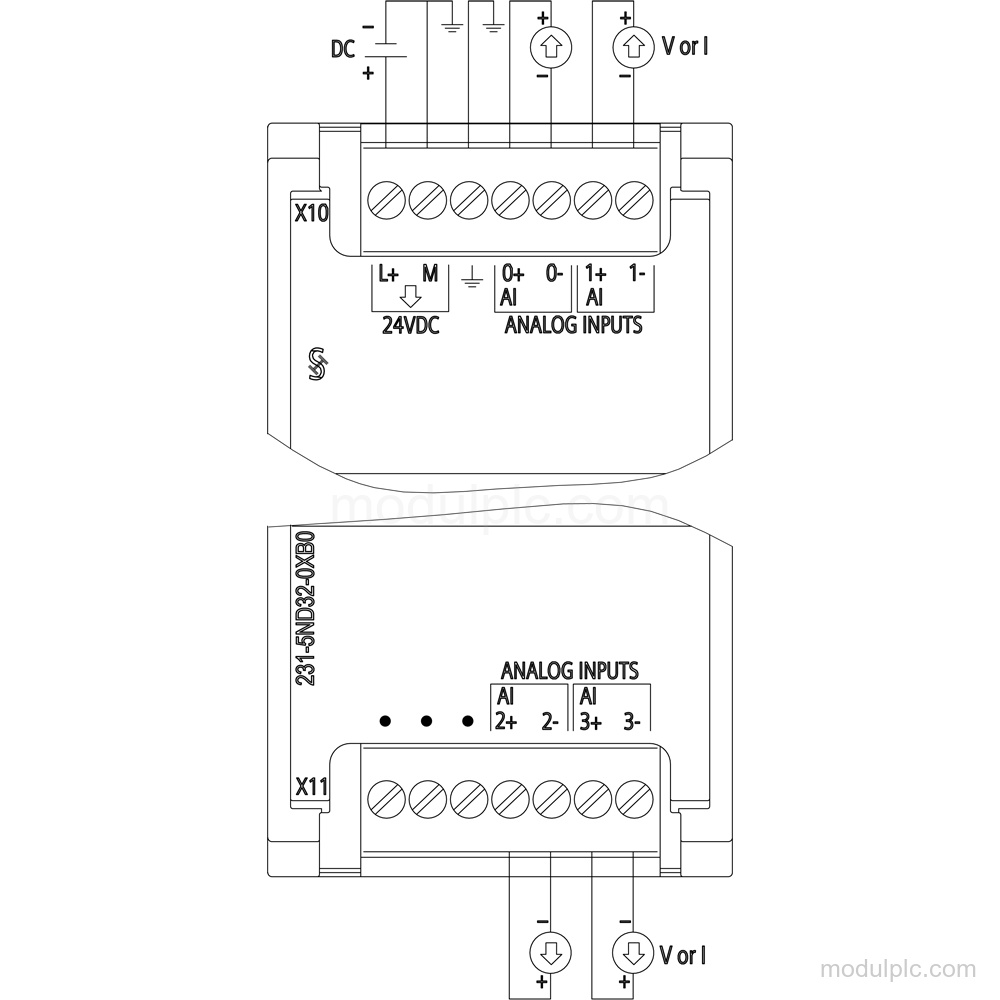

- Kanal input analog: 4 input analog diferensial untuk arus atau tegangan.
- Rentang input yang didukung: Tegangan: ±10 V, ±5 V, ±2.5 V, atau ±1.25 V. Arus: 0 hingga 20 mA atau 4 hingga 20 mA.
- Resolusi dan waktu siklus: Resolusi: 15 bit; + sign. Waktu siklus maksimum untuk semua kanal: 100 μs. Waktu integrasi dapat diparameterkan.
- Catu daya dan konsumsi: Tegangan catu nominal: 24 V DC. Konsumsi arus tipikal: 65 mA; arus tipikal dari bus backplane pada 5 V DC: 80 mA.
- Diagnostik dan proteksi: Diagnostik, alarm, alarm diagnostik, pemantauan tegangan catu, deteksi putus kabel, serta LED status input dan pemeliharaan didukung. Tingkat proteksi: IP20.
- Perataan nilai pengukuran: Perataan dapat diparameterkan dengan langkah None, low, Medium, atau High.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki Siemens 6ES7231-5ND32-0XB0?
Modul ini memiliki 4 input analog diferensial untuk arus atau tegangan.
2. Rentang sinyal apa yang didukung 6ES7231-5ND32-0XB0?
Modul ini mendukung rentang tegangan ±10 V, ±5 V, ±2.5 V, dan ±1.25 V, serta rentang arus 0 hingga 20 mA dan 4 hingga 20 mA.
3. Berapa resolusi dan waktu siklus modul input analog ini?
Resolusinya 15 bit plus sign, dan waktu siklus maksimum untuk semua kanal adalah 100 μs.
