Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

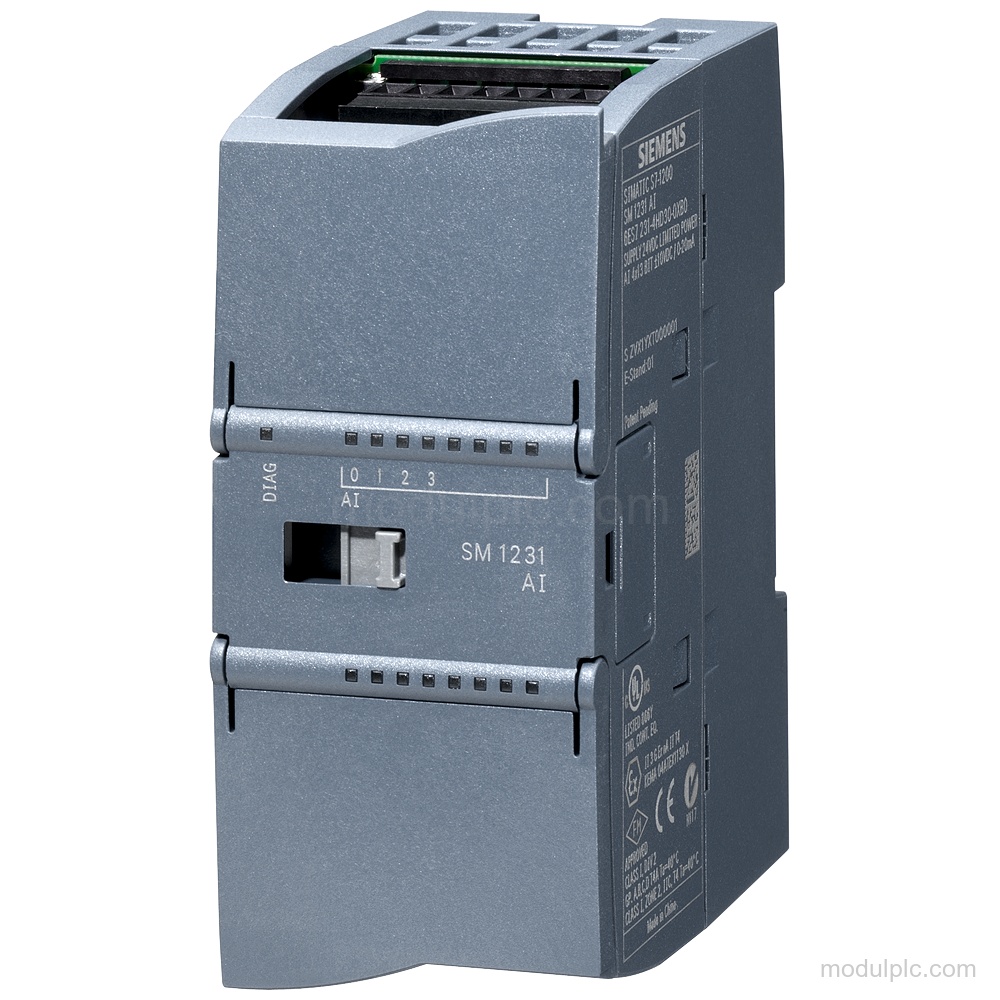

| Jenis produk | SM 1231, AI 4×13 bit |

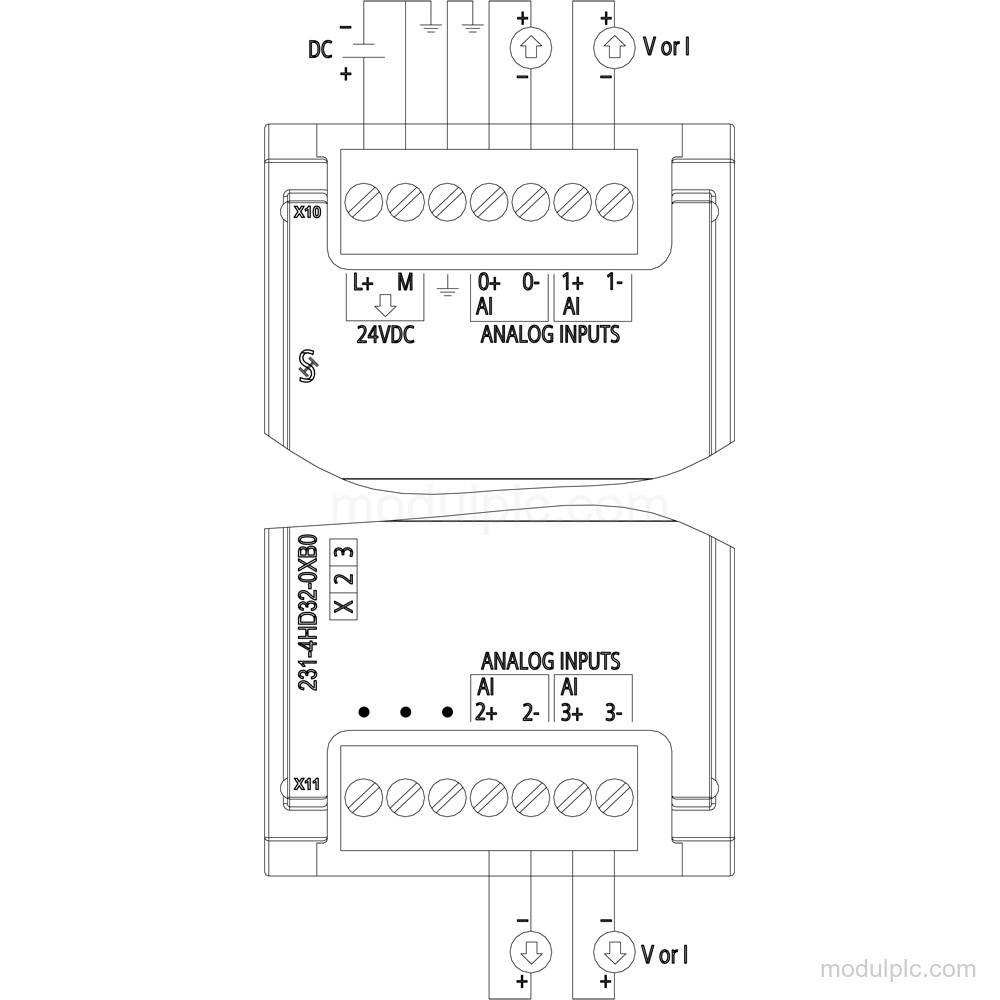

| Input analog | 4; input diferensial arus atau tegangan |
| Rentang input tegangan | ±10 V, ±5 V, ±2.5 V |
| Rentang input arus | 0 hingga 20 mA; 4 mA hingga 20 mA |
| Resolusi | 12 bit; + tanda |
| Waktu siklus maksimum, semua kanal | 625 μs |
| Tegangan catu nominal | 24 V |
| Konsumsi arus tipikal | 45 mA |
| Kehilangan daya tipikal | 1.5 W |
| Resistansi input, rentang tegangan | ≥9 MOhm |
| Resistansi input, rentang arus | 280 Ω |
| Derajat proteksi | IP20 |
Aplikasi
- Akuisisi sinyal analog: Mengakuisisi sinyal tegangan dan arus melalui 4 input analog diferensial.
Fitur Utama
- 4 input analog: Memiliki 4 input diferensial arus atau tegangan.
- Rentang input tegangan: Mendukung rentang input ±10 V, ±5 V, dan ±2.5 V.
- Rentang input arus: Mendukung rentang input 0 hingga 20 mA dan 4 mA hingga 20 mA.
- Resolusi dan waktu siklus: Memiliki resolusi 12 bit plus tanda dan waktu siklus maksimum 625 μs untuk semua kanal.
- Catu dan konsumsi: Tegangan catu nominal 24 V; konsumsi arus tipikal 45 mA dan kehilangan daya tipikal 1.5 W.
- Diagnosis dan proteksi: Memiliki diagnosis, alarm diagnosis, pemantauan tegangan catu, deteksi putus kabel, LED status input, dan proteksi IP20.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki 6ES7231-4HD32-0XB0?
Modul ini memiliki 4 input analog diferensial arus atau tegangan.
2. Rentang sinyal apa yang didukung modul input analog ini?
Modul ini mendukung ±10 V, ±5 V, ±2.5 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi dan waktu siklus modul ini?
Resolusinya 12 bit plus tanda, dengan waktu siklus maksimum 625 μs untuk semua kanal.
4. Berapa tegangan catu yang diperlukan modul ini?
Tegangan catu nominalnya adalah 24 V.
5. Diagnosis apa yang tersedia?
Modul ini memiliki diagnosis, alarm diagnosis, pemantauan tegangan catu, deteksi putus kabel, LED status input, dan indikasi pemeliharaan.
