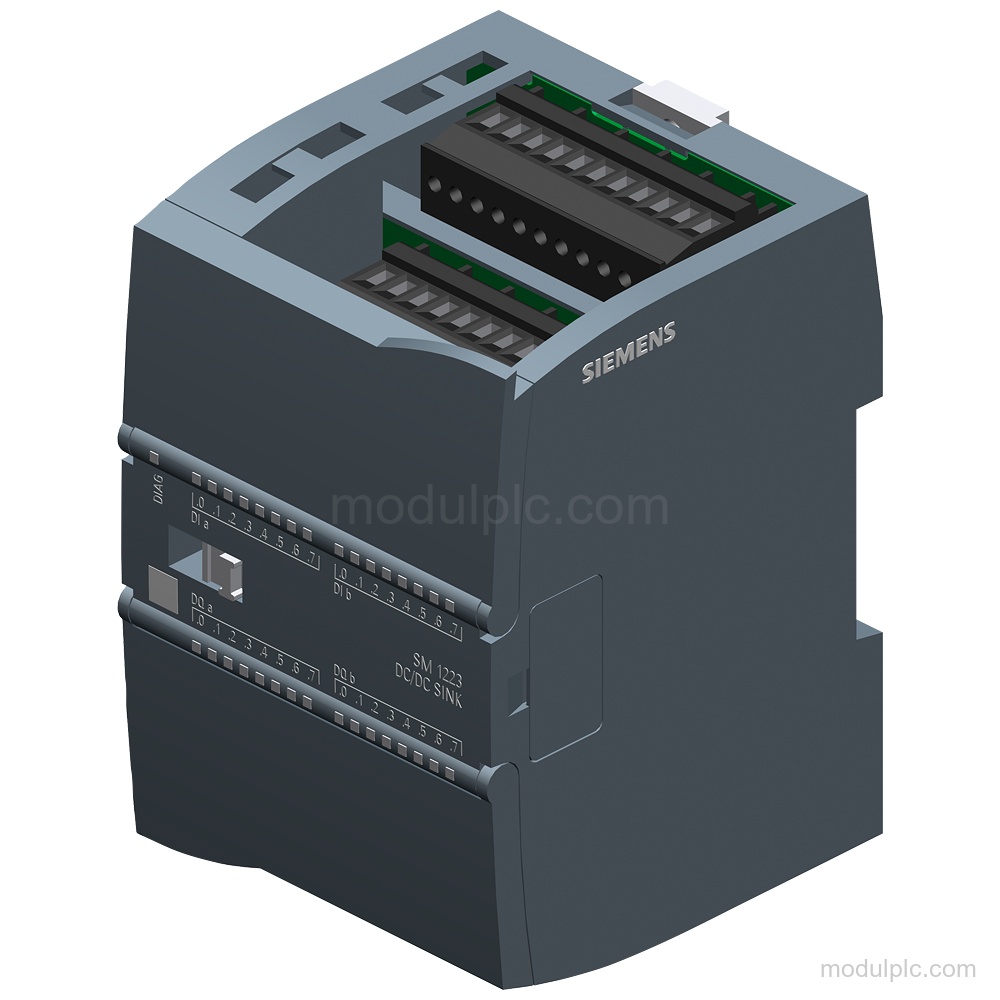

Ikhtisar produk

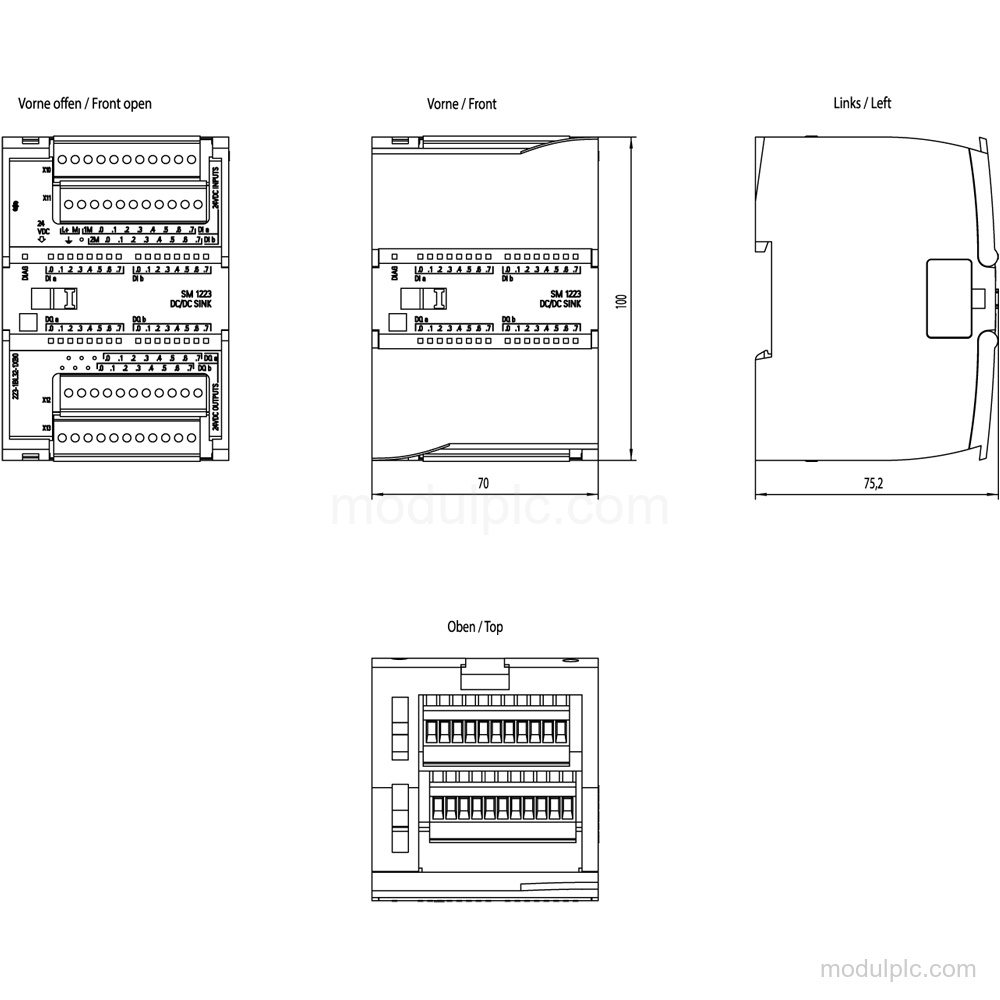

Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | SM 1223, DI 16×24 V DC, DO 16x 24 V DC Sink |
| Input digital | 16 |
| Output digital | 16; sinking arus transistor |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 20.4 V hingga 28.8 V DC |
| Arus output beban resistif | maksimum 0.5 A |
| Waktu respons output | maksimum 20 μs dari "0" ke "1"; maksimum 350 μs dari "1" ke "0" |
| Perlindungan | IP20 |
Aplikasi
- Akuisisi sinyal digital: Modul menyediakan 16 input digital untuk memperoleh sinyal 24 V DC.
- Kontrol output digital: Modul menyediakan 16 output transistor untuk mengalirkan arus beban digital.
Fitur Utama

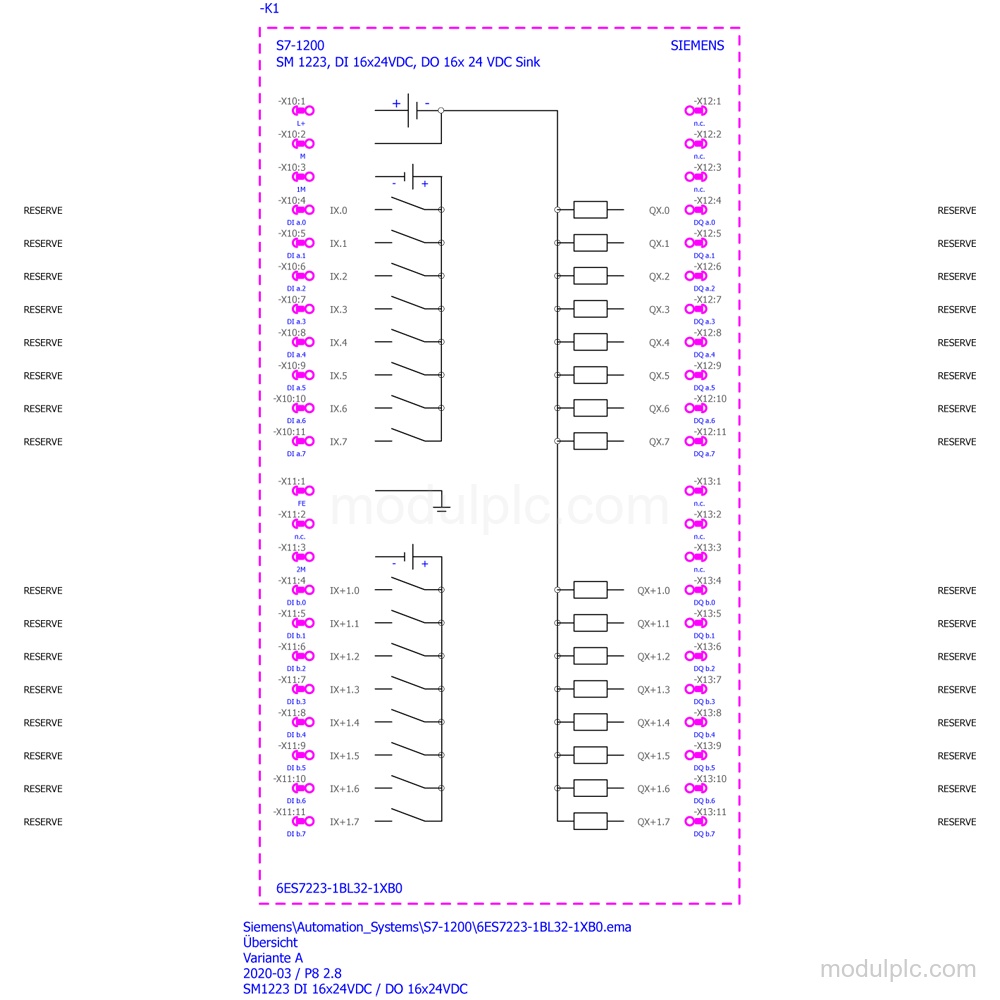

- Konfigurasi I/O digital: Memiliki 16 input digital dan 16 output digital; output menggunakan sinking arus transistor.
- Catu daya dan sinyal 24 V DC: Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V.
- Ambang sinyal input: Tegangan input adalah 5 V DC pada 1 mA untuk sinyal "0" dan 15 V DC pada 2.5 mA untuk sinyal "1".
- Kemampuan output: Output menyediakan arus nominal 0.5 A per sinyal "1", dengan kapasitas switching maksimum 0.5 A untuk beban resistif.
- Diagnostik dan perlindungan: Modul memiliki alarm diagnostik, LED status input dan output, perlindungan hubung singkat dari 1 hingga 3.5 A, dan perlindungan IP20.
- Pemisahan kanal: Pemisahan potensial input digital berkelompok 2; pemisahan output digital berkelompok 1 dan 500 V AC dari bus backplane.
Pertanyaan yang Sering Diajukan
1. Apa konfigurasi I/O 6ES7223-1BL32-1XB0?
Modul ini memiliki 16 input digital dan 16 output digital dengan sinking arus transistor.
2. Berapa tegangan catu daya modul SM 1223 ini?
Tegangan catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V.
3. Ambang sinyal input apa yang didukung?
Untuk input, sinyal "0" adalah 5 V DC pada 1 mA, dan sinyal "1" adalah 15 V DC pada 2.5 mA.
4. Berapa arus output yang tersedia?
Arus output untuk sinyal "1" adalah 0.5 A nominal dan maksimum yang diizinkan 0.5 A.
5. Diagnostik apa yang disediakan modul ini?
Modul menyediakan alarm diagnostik serta LED untuk status input dan output.
