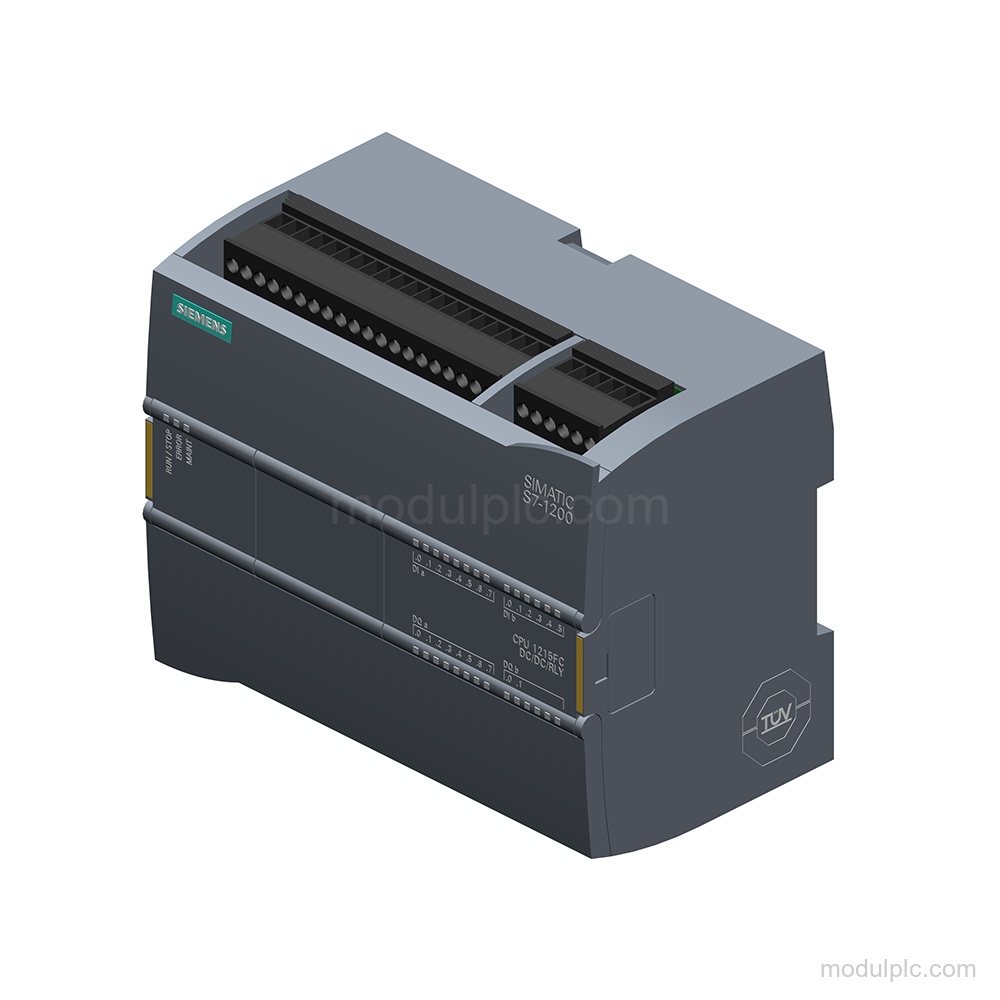

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1215FC DC/DC/relay |
| I/O digital | 14 DI pada 24 V DC; 10 DO relay, maksimum 2 A |
| I/O analog | 2 AI, 0 hingga +10 V; 2 AO, 0 hingga 20 mA |
| Port PROFINET | 2 port RJ 45 dengan switch terintegrasi |
| Catu daya | 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V DC |
| Memori program/data | 250 KB |
| Memori kerja | 250 kbyte |
| Memori muat | 4 Mbyte |
| Versi firmware | V4.7 |
| Waktu operasi bit tipikal | 0.08 μs per instruksi |
| Perlindungan | IP20 |
Aplikasi
- Akuisisi sinyal digital: Input digital terintegrasi mengakuisisi sinyal 24 V DC, dengan 6 input yang dapat digunakan untuk penghitungan kecepatan tinggi HSC.
- Kontrol output relay: 10 output relay mengontrol beban hingga 2 A dengan beban resistif.
- Akuisisi dan output sinyal analog: CPU mengakuisisi sinyal analog 0 hingga +10 V dan menyediakan output analog 0 hingga 20 mA.
- Komunikasi PROFINET: CPU menjalankan komunikasi PROFINET IO Controller dan PROFINET IO Device.
Fitur Utama

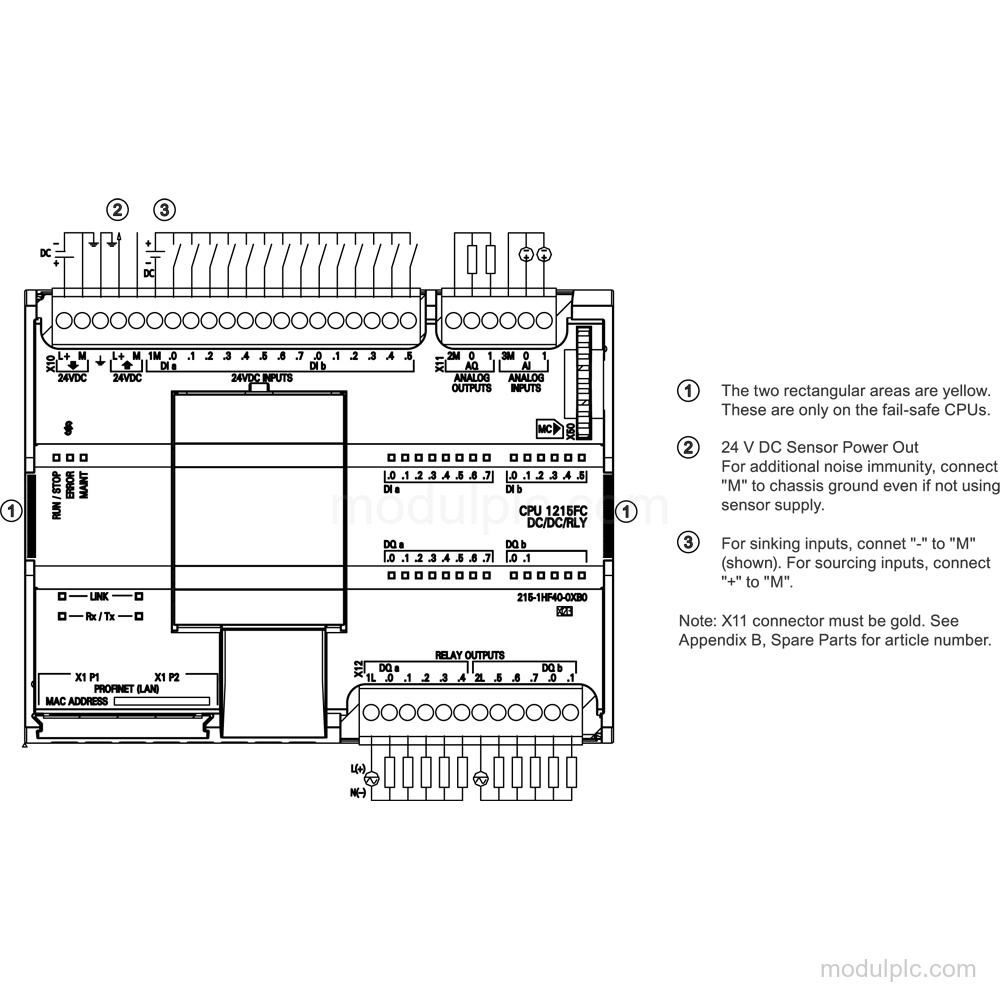

- I/O onboard: CPU ini memiliki 14 input digital terintegrasi pada 24 V DC, 10 output relay hingga 2 A, 2 input analog pada 0 hingga +10 V, dan 2 output analog pada 0 hingga 20 mA.
- Komunikasi PROFINET: Produk ini menyediakan 2 port RJ 45 dengan switch terintegrasi dan mendukung PROFINET IO Controller, PROFINET IO Device, komunikasi SIMATIC, OPC UA, MODBUS, dan TCP/IP.
- Catu daya DC: Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
- Pemrosesan dan memori: Memori program/data berkapasitas 250 KB; memori kerja terintegrasi 250 kbyte dan memori muat 4 Mbyte. Waktu pemrosesan operasi bit tipikal adalah 0.08 μs per instruksi.
- Diagnostik dan isolasi: CPU ini memiliki buffer diagnostik, trace yang dapat dikonfigurasi, LED RUN/STOP, ERROR, dan MAINT, serta pemisahan potensial input digital 500 V AC selama 1 menit.

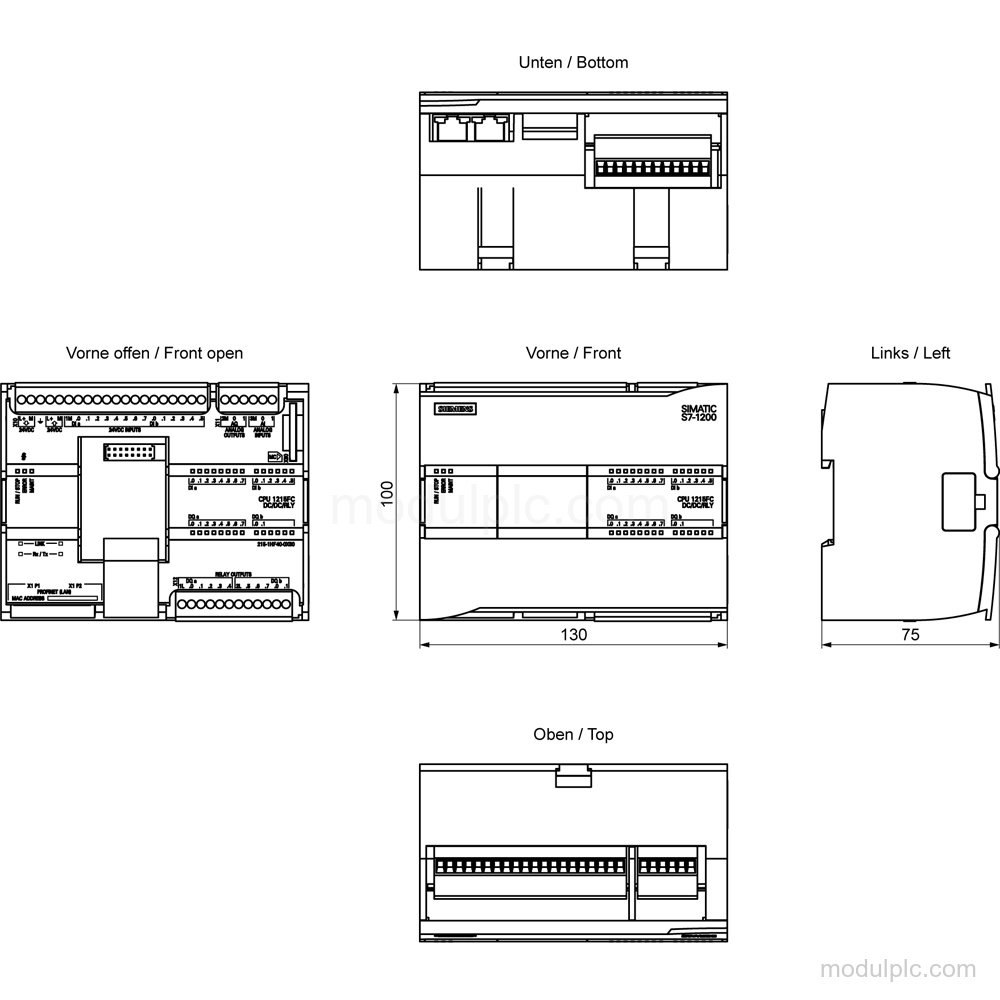

- Pemasangan dan dimensi: Jumlah maksimum modul per sistem adalah 3 modul komunikasi, 1 papan sinyal, dan 8 modul sinyal. Dimensi kemasan adalah 13.70 x 11.10 x 8.80 cm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital pada 6ES7215-1HF40-0XB0?
Produk ini memiliki 14 input digital terintegrasi pada 24 V DC dan 10 output relay.
2. Sinyal analog apa yang didukung CPU ini?
Produk ini memiliki 2 input analog untuk 0 hingga +10 V dan 2 output analog untuk 0 hingga 20 mA.
3. Berapa port PROFINET yang tersedia?
Produk ini memiliki 2 port RJ 45, switch terintegrasi, serta dukungan PROFINET IO Controller dan PROFINET IO Device.
4. Berapa tegangan catu daya CPU ini?
Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi sinyal I/O yang diperlukan, rentang analog, fungsi PROFINET, konfigurasi modul, dan dimensi pemasangan.
