Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1212C DC/DC/DC |
| Input digital | 8; 24 V DC; 6 dapat digunakan untuk HSC |
| Output digital | 6; 4 output kecepatan tinggi; Pulse Train Output 100 kHz |
| Input analog | 2; 0 hingga +10 V |
| Catu daya | 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V DC |
| Antarmuka PROFINET | 1; terisolasi; RJ 45; 1 port |
| Laju transmisi | 100 Mbit/s, maksimum |
| Memori kerja | 100 kbyte, terintegrasi |
| Memori muat | 2 Mbyte, terintegrasi |
| Waktu pemrosesan | 0.08 μs per instruksi untuk operasi bit, tipikal |
| Perlindungan | IP20 |
Aplikasi
- Penghitungan kecepatan tinggi: 6 input digital dapat digunakan untuk HSC, dengan fungsi teknologi fase tunggal 3 pada 100 kHz dan 3 pada 30 kHz.
- Pemosisian terkontrol: CPU mendukung pemosisian terkontrol, dengan hingga 8 sumbu pemosisian terkontrol dan 4 sumbu melalui antarmuka arah pulsa.
- Kontrol PID: CPU memiliki kontroler PID.
Fitur Utama

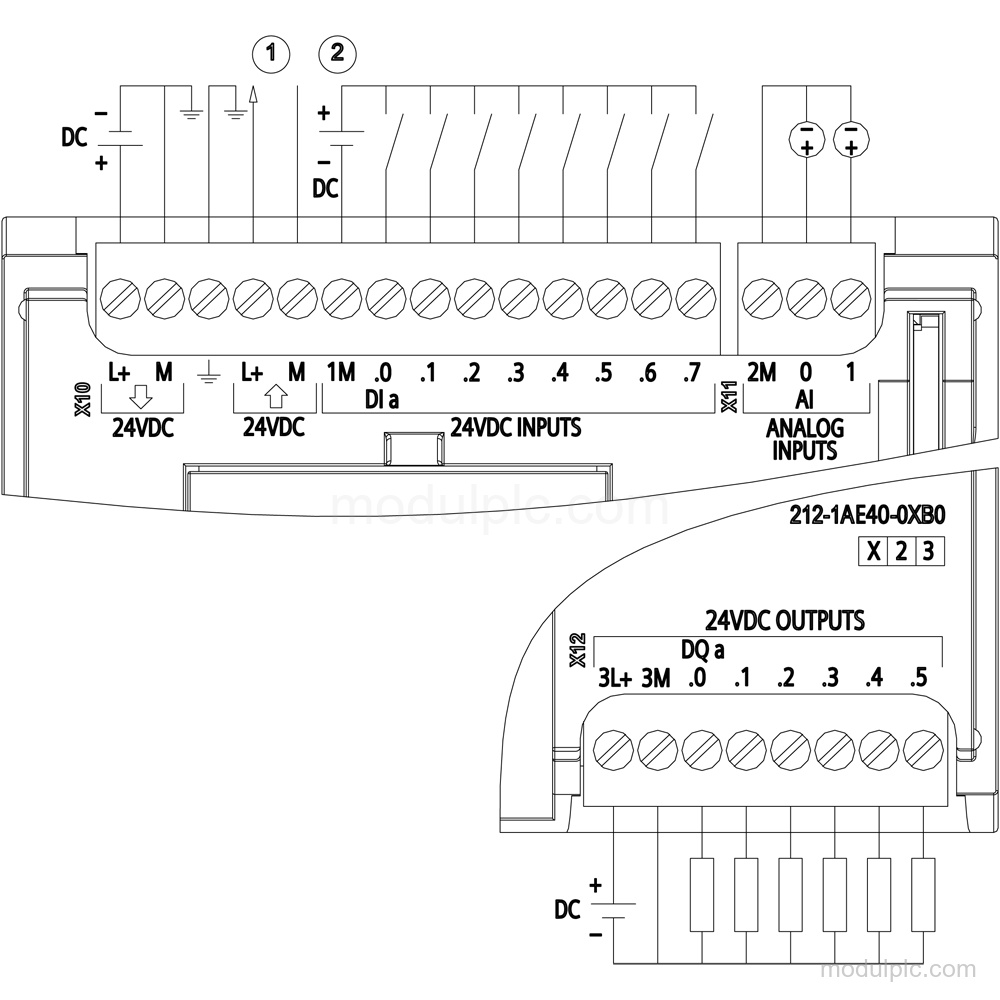

- I/O terintegrasi: 8 input digital pada 24 V DC, 6 output digital pada 24 V DC, dan 2 input analog dengan rentang 0 hingga +10 V.
- CPU dan memori: CPU 1212C DC/DC/DC dengan memori kerja terintegrasi 100 kbyte dan memori muat terintegrasi 2 Mbyte.
- Catu daya: Catu DC bernilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
- Antarmuka PROFINET: 1 antarmuka PROFINET terisolasi dengan koneksi RJ 45, 1 port, dan laju transmisi hingga 100 Mbit/s.
- Fungsi kecepatan tinggi: 4 output kecepatan tinggi mendukung Pulse Train Output 100 kHz; 6 input digital dapat digunakan untuk HSC.
- Diagnostik dan pemasangan: Buffer diagnostik, LED RUN/STOP, ERROR, dan MAINT, perlindungan IP20, serta berat bersih 0.294 kg.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal I/O yang dimiliki Siemens 6ES7212-1AE40-0XB0?
Produk ini memiliki 8 input digital, 6 output digital, dan 2 input analog. Produk ini memiliki 0 output analog dan 0 output relai.
2. Rentang sinyal apa yang didukung input analog?
2 input analog mendukung tegangan dari 0 hingga +10 V, dengan resistansi input ≥100k ohms.
3. Antarmuka dan catu daya apa yang digunakan CPU ini?
Produk ini memiliki 1 antarmuka PROFINET terisolasi dengan koneksi RJ 45 dan 1 port. Catu dayanya 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC.
