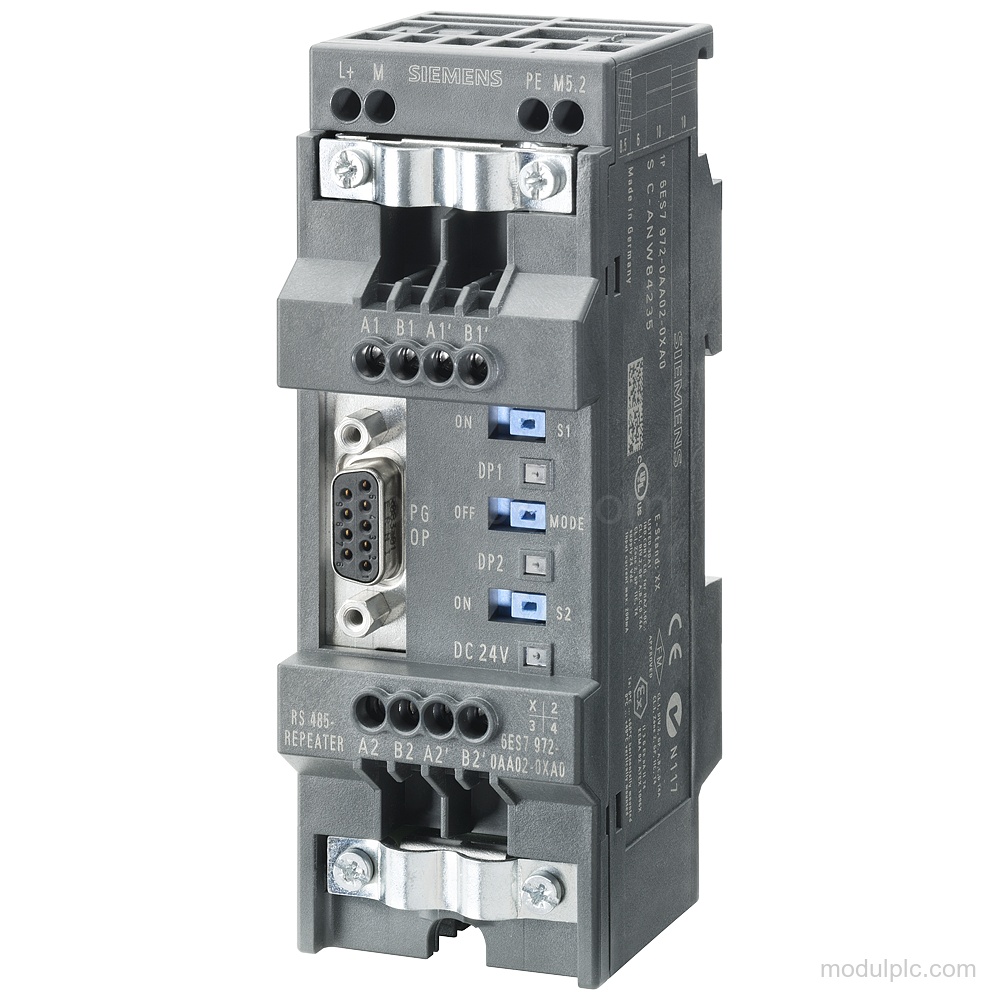

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Sistem bus | PROFIBUS/MPI |
| Node maksimum | 31 |
| Laju transmisi maksimum | 12 Mbit/s |
| Rentang laju transmisi | 9.6 kbit/s hingga 12 Mbit/s |
| Tegangan suplai nominal | 24 V DC |
| Rentang tegangan suplai yang diizinkan | 20.4 V hingga 28.8 V DC |
| Koneksi suplai | Modul terminal |
| Koneksi kabel PROFIBUS | 2 blok terminal |
| Perlindungan | IP20 |
Aplikasi
- Koneksi sistem bus PROFIBUS/MPI: Menghubungkan sistem bus PROFIBUS/MPI melalui pengulangan RS485.
Fitur Utama
- Koneksi sistem bus PROFIBUS/MPI: Repeater RS485 untuk menghubungkan sistem bus PROFIBUS/MPI.
- Kapasitas node: Mendukung hingga 31 node.
- Laju transmisi: Laju transmisi maksimum: 12 Mbit/s; rentang: 9.6 kbit/s hingga 12 Mbit/s.
- Tegangan suplai: Tegangan suplai nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.

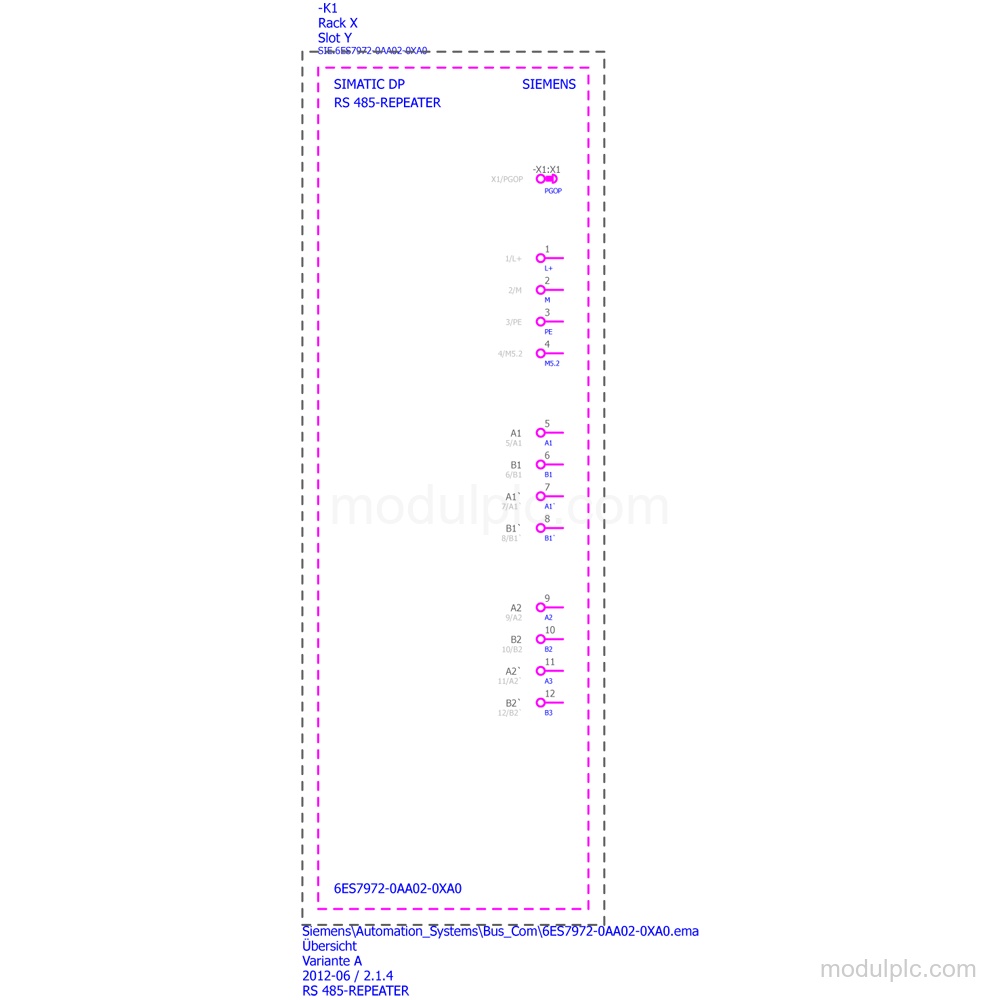

- Koneksi: Koneksi suplai melalui modul terminal; koneksi kabel PROFIBUS melalui 2 blok terminal.

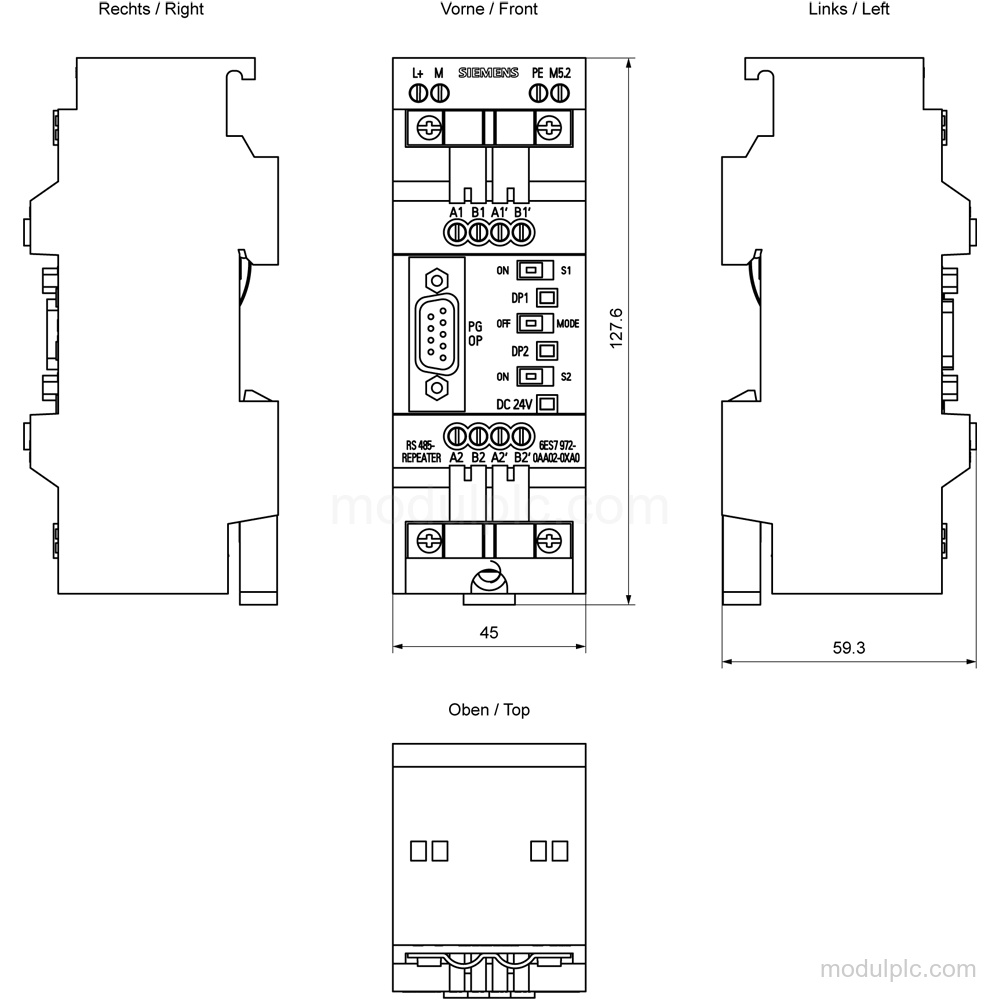

- Perlindungan dan dimensi: Perlindungan IP20; dimensi: lebar 45 mm, tinggi 128 mm, dan kedalaman 59.3 mm.
Pertanyaan yang Sering Diajukan
1. Sistem bus apa yang dihubungkan oleh 6ES7972-0AA02-0XA0?
Perangkat ini menghubungkan sistem bus PROFIBUS/MPI melalui pengulangan RS485.
2. Berapa node yang dapat didukung repeater ini?
Perangkat ini mendukung hingga 31 node.
3. Berapa laju transmisi yang didukung?
Laju transmisi maksimum adalah 12 Mbit/s, dengan rentang 9.6 kbit/s hingga 12 Mbit/s.
4. Berapa tegangan suplai yang diperlukan modul ini?
Tegangan suplai nominalnya 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC.
5. Koneksi apa saja yang tersedia?
Suplai menggunakan modul terminal, sedangkan kabel PROFIBUS menggunakan 2 blok terminal.
