Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

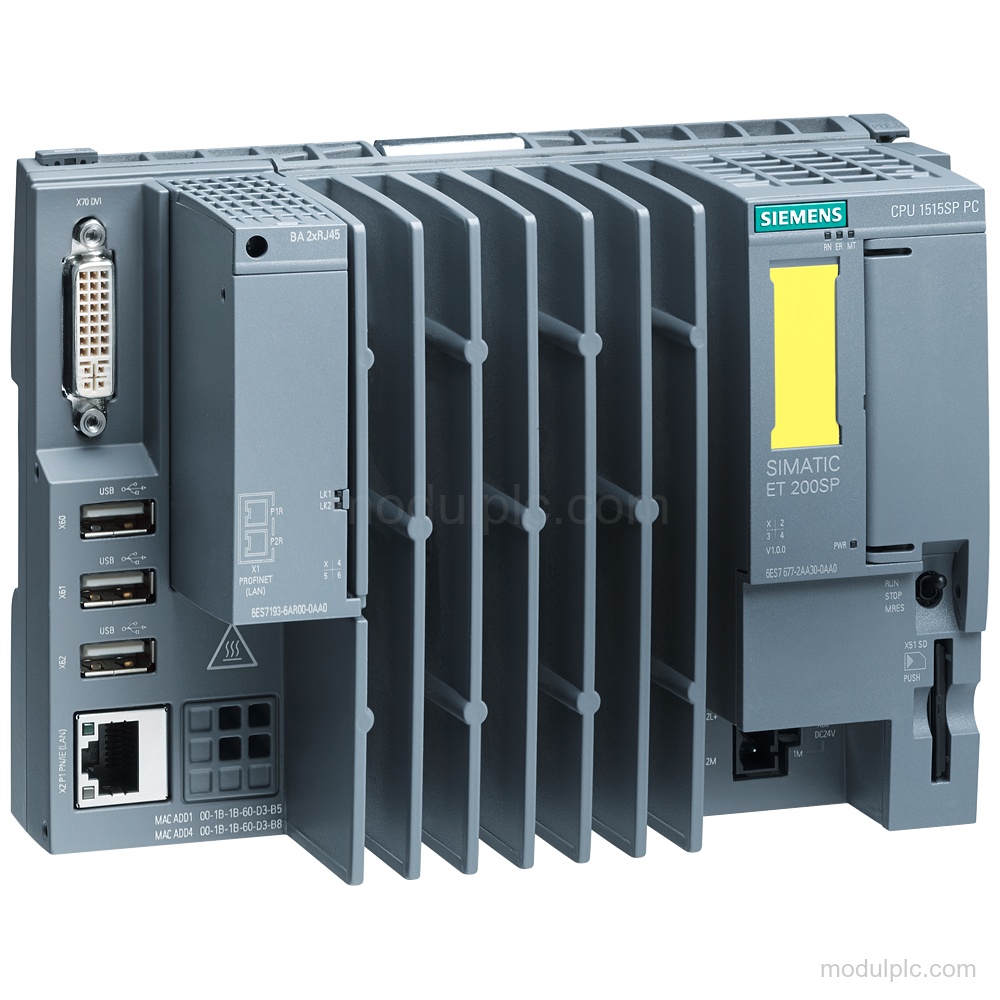

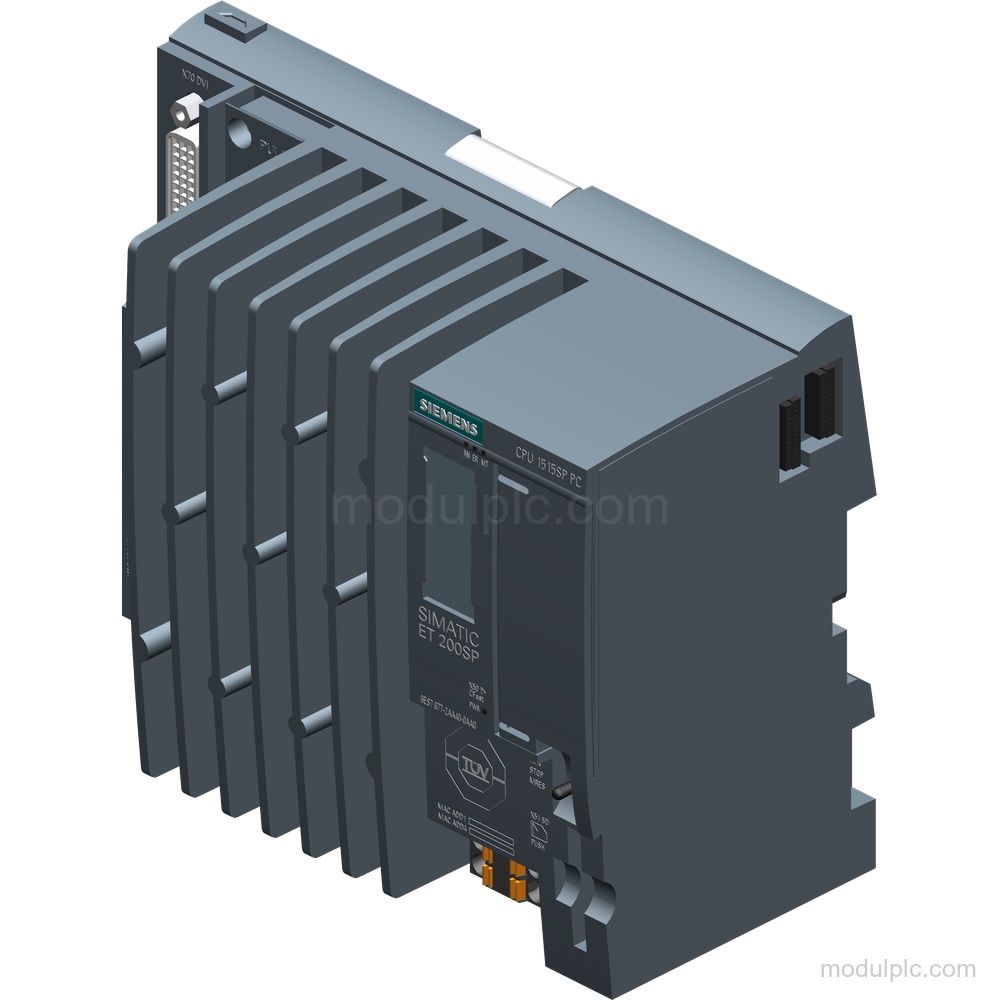

| Jenis produk | CPU 1515SP PC F |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |
| Memori utama | RAM 4 GB |
| Memori CFAST | Memori flash 30 GB |
| Antarmuka PROFINET | 1 |
| Antarmuka PROFIBUS | 1 |
| Antarmuka Ethernet industri | 2 |
| Antarmuka USB | 3; 3x USB 2.0 di bagian depan |
| IO Devices yang dapat dihubungkan, maks. | 128 |
| IO devices dengan IRT, maks. | 64 |
Aplikasi
- Kontrol PROFINET IO: Sumber menyatakan fungsi PROFINET IO Controller dan PROFINET IO device, termasuk IRT dan startup berprioritas.
- Komunikasi PROFIBUS: Sumber menyatakan fungsi PROFIBUS DP master dan PROFIBUS DP device melalui CM DP.
Fitur Utama
- CPU dan perangkat lunak: CPU 1515SP PC F dengan S7-1500 Software Controller CPU 1505SP F yang telah terpasang; versi firmware V2.1.
- Memori: DDR3-SDRAM 4 GB, memori flash CFAST 30 GB, dan memori kerja terintegrasi 1.5 Mbyte untuk program.
- Antarmuka komunikasi: 1 antarmuka PROFINET, 1 antarmuka PROFIBUS, 2 antarmuka Ethernet industri, 1 antarmuka RS 485 melalui modul CM DP, dan 3 antarmuka USB 2.0.
- Layanan PROFINET: PROFINET IO Controller dan IO device, IRT, startup berprioritas, hingga 128 IO Devices yang dapat dihubungkan dan hingga 64 IO devices dengan IRT.
- Catu daya dan koneksi: Tegangan catu daya nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Unit ini memiliki 1 antarmuka grafis DVI-I, 1 slot kartu SD, dan 1 koneksi untuk bus adapter ET 200SP.
Pertanyaan yang Sering Diajukan
1. Kontroler dan perangkat lunak apa yang disertakan pada 6ES7677-2FA41-0FB0?
Perangkat ini memiliki CPU 1515SP PC F dengan S7-1500 Software Controller CPU 1505SP F yang telah terpasang. Versi firmware: V2.1.
2. Antarmuka komunikasi apa yang dimiliki model ini?
Perangkat ini memiliki 1 antarmuka PROFINET, 1 antarmuka PROFIBUS, 2 antarmuka Ethernet industri, 1 antarmuka RS 485 melalui modul CM DP, dan 3 antarmuka USB 2.0.
3. Berapa tegangan catu daya yang diperlukan?
Tegangan catu daya nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
4. Memori dan penyimpanan apa yang termasuk dalam konfigurasi?
Perangkat ini memiliki DDR3-SDRAM 4 GB, memori flash CFAST 30 GB, dan memori kerja terintegrasi 1.5 Mbyte untuk program. Kartu memori SIMATIC tidak diperlukan.
