Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

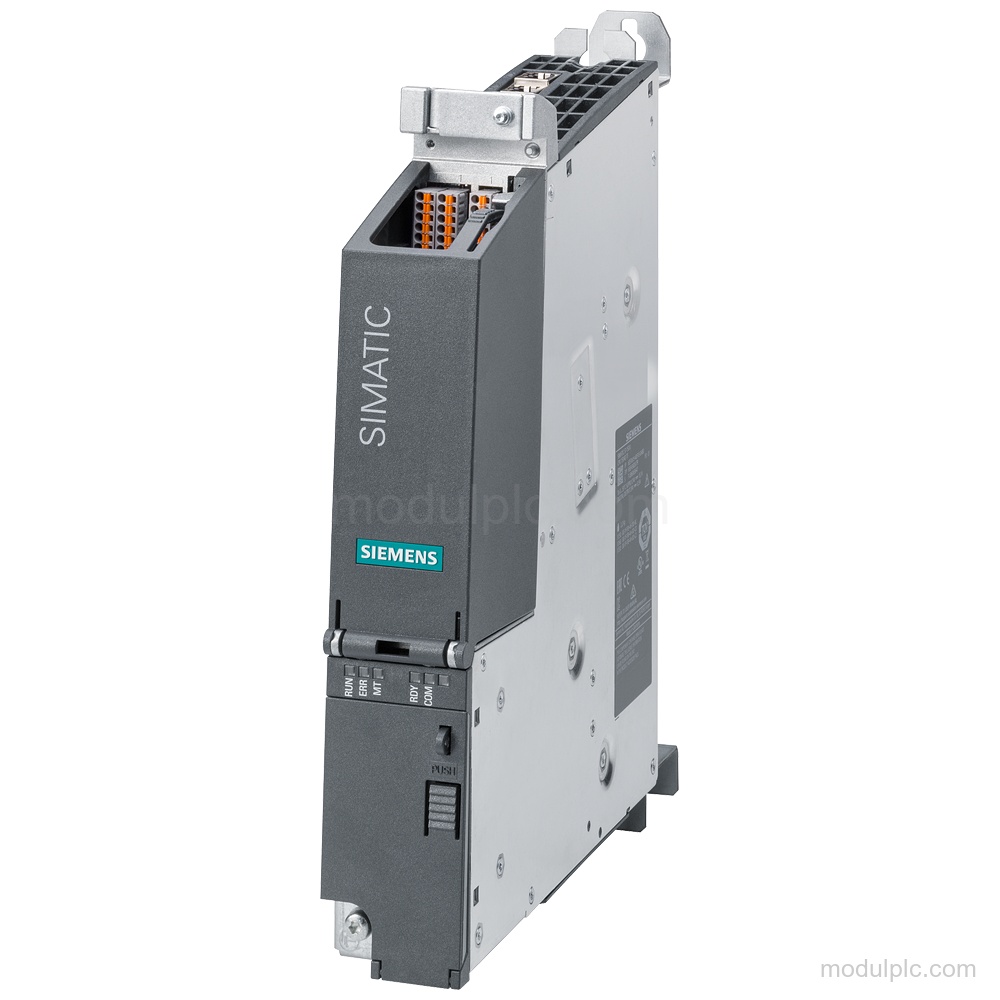

| Jenis produk | Kontroler Drive CPU 1504D TF dengan SINAMICS S120 terintegrasi |
| I/O digital | 28 kanal terintegrasi: 12 DI dan 16 DI/DQ |
| Sumbu drive, maks. | 6 kontrol servo; 6 kontrol vektor; 12 kontrol V/f |
| Antarmuka PROFINET | 3 antarmuka; total 5 port |
| Antarmuka PROFIBUS | 1 |
| Antarmuka DRIVE-CLiQ | 4; 24 V / 450 mA per antarmuka |
| Catu nominal | 24 V DC |
| Rentang catu | 20.4 V hingga 28.8 V DC |
| SIMATIC Memory Card | Diperlukan |
| Firmware | PLC hingga V3.1; SINAMICS Integrated V5.2 SP3 |
| Proteksi | Pemasangan kabinet kontrol IP20 / tipe terbuka |
| Arus output digital, maks. | 0.5 A; 0.4 A untuk output kecepatan tinggi |
Aplikasi
- Kontrol drive terintegrasi: Mengontrol sumbu servo, kontrol vektor, dan kontrol V/f melalui kontrol drive SINAMICS S120 terintegrasi.
- Pemrosesan sinyal digital: Membaca sinyal digital dan mengontrol output digital melalui kanal DI dan DI/DQ terintegrasi yang dapat diparameterkan.
- Komunikasi industri: Bertukar data melalui antarmuka PROFINET, PROFIBUS, dan DRIVE-CLiQ.
Fitur Utama
- Jenis kontroler Drive: CPU 1504D TF dengan SINAMICS S120 terintegrasi, berbasis SIMATIC S7-1500 TF-CPU dan SINAMICS S120.
- Kanal I/O digital: 28 kanal digital terintegrasi: 12 DI dan 16 DI/DQ, dapat diparameterkan sesuai konfigurasi.
- Kontrol drive: Kapasitas kontrol maksimum adalah 6 sumbu servo, 6 sumbu kontrol vektor, atau 12 sumbu kontrol V/f dalam mode kontrol alternatif.
- Antarmuka komunikasi: 3 antarmuka PROFINET dengan total 5 port, 1 antarmuka PROFIBUS, dan 4 antarmuka DRIVE-CLiQ.
- Catu dan memori: Catu nominal adalah 24 V DC dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V. SIMATIC Memory Card diperlukan.
- Proteksi dan pemasangan: Proteksi IP20 untuk pemasangan di kabinet kontrol atau pemasangan tipe terbuka.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7615-4DF10-0AB0?
Produk ini adalah kontroler Drive SIMATIC S7-1500 CPU 1504D TF dengan SINAMICS S120 terintegrasi untuk sumbu servo, kontrol vektor, dan kontrol V/f.
2. Berapa jumlah kanal I/O digitalnya?
Produk ini memiliki 28 kanal digital terintegrasi: 12 DI dan 16 DI/DQ.
3. Antarmuka komunikasi apa yang tersedia?
Produk ini memiliki 3 antarmuka PROFINET dengan total 5 port, 1 antarmuka PROFIBUS, dan 4 antarmuka DRIVE-CLiQ.
4. Berapa tegangan catu yang diperlukan?
Catu nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
5. Apakah kartu memori termasuk dalam konfigurasi?
SIMATIC Memory Card diperlukan; konfigurasi yang disediakan tidak menyatakan bahwa kartu tersebut termasuk.
