Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 1516F-3 PN/DP |
| Memori kerja program | 1.5 Mbyte |
| Memori kerja data | 5 Mbyte |
| Antarmuka PROFINET | 2; X1 dengan switch 2-port, X2 dengan 1 port |
| Antarmuka PROFIBUS | 1; RS 485, hingga 12 Mbit/s |
| Tegangan catu | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Buffer diagnostik | 3 200 entri; 500 terlindung dari kegagalan daya |
| Kinerja keselamatan | PLe; SIL 3 |
| Kartu Memori SIMATIC | Diperlukan; 1 slot |
Aplikasi
- Kontrol I/O PROFINET: CPU mendukung fungsi PROFINET IO Controller dan PROFINET IO Device, dengan hingga 256 IO Device yang dapat dihubungkan dalam konfigurasi antarmuka yang dinyatakan.
- Komunikasi master PROFIBUS DP: Antarmuka RS 485 terintegrasi mendukung komunikasi master PROFIBUS DP dengan laju transmisi maksimum 12 Mbit/s.
- Kontrol keselamatan: CPU fail-safe mendukung PROFIsafe serta pemrograman LAD dan FBD fail-safe.
- Kontrol gerak: CPU mendukung objek teknologi Motion Control dan menyediakan 2 400 sumber daya Motion Control.
Fitur Utama
- CPU fail-safe dengan memori kerja: CPU 1516F-3 PN/DP memiliki memori kerja terintegrasi 1.5 Mbyte untuk program dan 5 Mbyte untuk data. PROFIsafe V2.4 / V2.6 serta tingkat kinerja keselamatan PLe dan SIL 3 didukung.
- Antarmuka PROFINET dan PROFIBUS: CPU memiliki 2 antarmuka PROFINET: X1 dengan switch terintegrasi 2-port dan X2 dengan 1 port. CPU juga memiliki 1 antarmuka RS 485, X3, untuk operasi master PROFIBUS DP hingga 12 Mbit/s.
- Catu dan perlindungan: Catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik. Konsumsi arus adalah 0.85 A nominal dan 1.1 A maksimum.
- Pemrosesan dan diagnostik: Operasi bit memiliki waktu pemrosesan tipikal 10 ns. Buffer diagnostik menyimpan hingga 3 200 entri, termasuk 500 entri yang terlindung dari kegagalan daya, dengan indikator RUN/STOP, ERROR, MAINT, STOP ACTIVE, dan LINK TX/RX.
- Persyaratan kartu memori: Satu Kartu Memori SIMATIC diperlukan. Memori muat plug-in mendukung hingga 32 Gbyte.

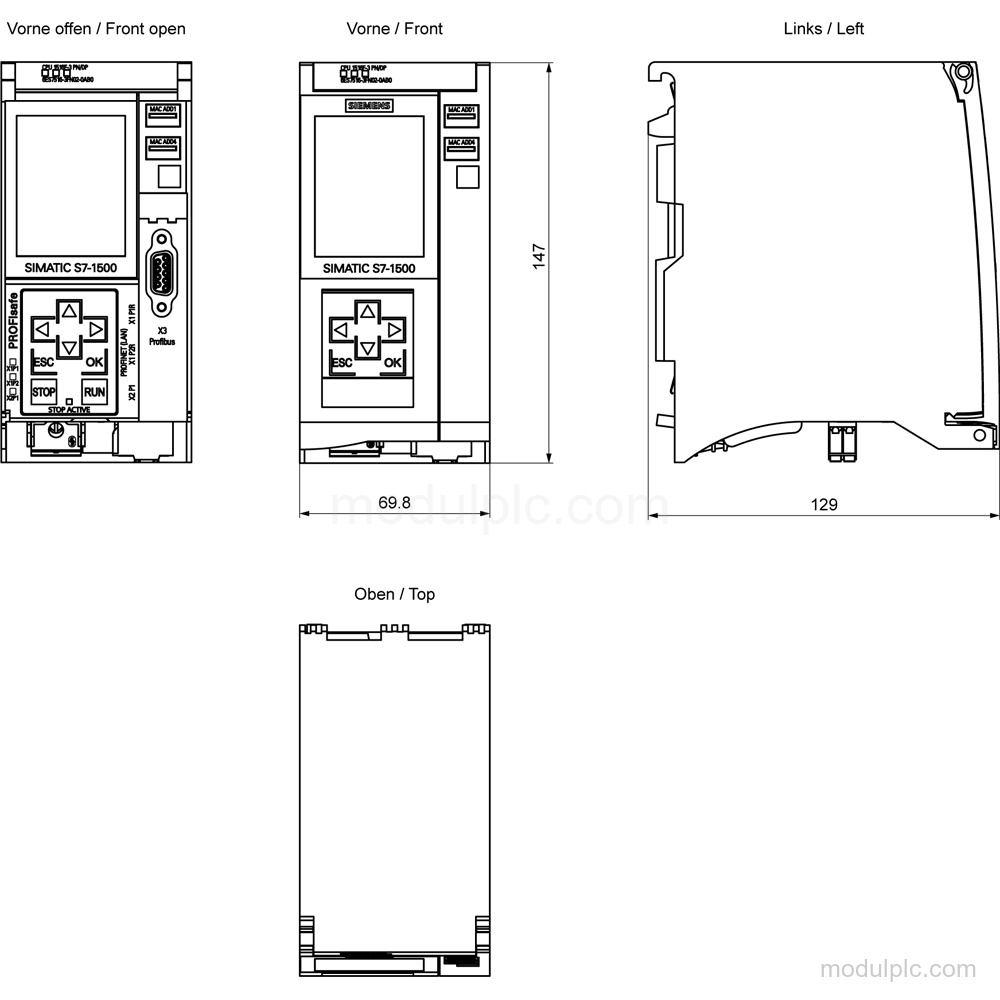

- Pemasangan dan dimensi: Dimensi adalah lebar 70 mm, tinggi 147 mm, dan kedalaman 129 mm; berat kira-kira 845 g. Untuk pemasangan horizontal, suhu lingkungan saat operasi adalah -25 °C hingga 60 °C tanpa kondensasi.
Pertanyaan yang Sering Diajukan
1. Antarmuka apa yang dimiliki Siemens 6ES7516-3FN02-0AB0?
Unit ini memiliki 2 antarmuka PROFINET dan 1 antarmuka RS 485 untuk komunikasi master PROFIBUS DP. X1 memiliki switch terintegrasi 2-port, sedangkan X2 memiliki 1 port.
2. Memori apa yang tersedia pada CPU ini?
CPU memiliki memori kerja terintegrasi 1.5 Mbyte untuk program dan 5 Mbyte untuk data. Kartu Memori SIMATIC diperlukan, dengan memori muat plug-in hingga 32 Gbyte.
3. Berapa tegangan catu CPU ini?
Catu nominalnya adalah 24 V DC. Rentang yang diizinkan adalah 19.2 V hingga 28.8 V, dan perlindungan polaritas terbalik tersedia.
4. Kinerja keselamatan apa yang didukung CPU ini?
CPU mendukung PROFIsafe V2.4 / V2.6, dengan tingkat kinerja PLe menurut ISO 13849-1 dan SIL 3 menurut IEC 61508.
5. Berapa dimensi pemasangannya?
Dimensinya adalah lebar 70 mm, tinggi 147 mm, dan kedalaman 129 mm. Untuk pemasangan horizontal, suhu lingkungan saat operasi adalah -25 °C hingga 60 °C tanpa kondensasi.
