Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | CPU 1513R-1 PN |
| Memori program | 300 kbyte |
| Memori data | 1,5 Mbyte |
| Antarmuka PROFINET | 1 |
| Port Ethernet | 2 |
| PROFINET IO Controller | Ya |
| PROFINET IO Device | Tidak |
| Tegangan suplai nominal | 24 V DC |
| Tegangan suplai yang diizinkan | 19,2 V hingga 28,8 V DC |
| Buffer diagnostik | maks. 1 000 entri |
Aplikasi
- Kontrol PROFINET IO: Mengontrol PROFINET IO Devices melalui PROFINET IO Controller terintegrasi.
- Komunikasi Open IE: Bertukar data menggunakan TCP/IP, ISO-on-TCP (RFC1006), dan UDP.
- Diagnostik program dan sistem: Menyediakan entri buffer diagnostik, alarm program, alarm diagnostik sistem, serta variabel status/kontrol.
Fitur Utama
- Unit pemrosesan pusat: CPU 1513R-1 PN dengan memori program terintegrasi 300 kbyte dan memori data terintegrasi 1,5 Mbyte.
- Antarmuka PROFINET: 1 antarmuka PROFINET dengan koneksi Ethernet RJ 45, 2 port, switch terintegrasi, dan dukungan PROFINET IO Controller.
- Protokol komunikasi: Mendukung PROFINET IO Controller, komunikasi Open IE, MODBUS TCP, IPv4, SNMP, DNS, DCP, dan LLDP.
- Suplai dan perlindungan: Suplai nominal 24 V DC dengan rentang yang diizinkan 19,2 V hingga 28,8 V dan perlindungan polaritas terbalik.
- Diagnostik dan kontrol: Buffer diagnostik dengan hingga 1 000 entri, LED RUN/STOP, ERROR, dan MAINT, serta kontroler PID_Compact dan PID_3Step.

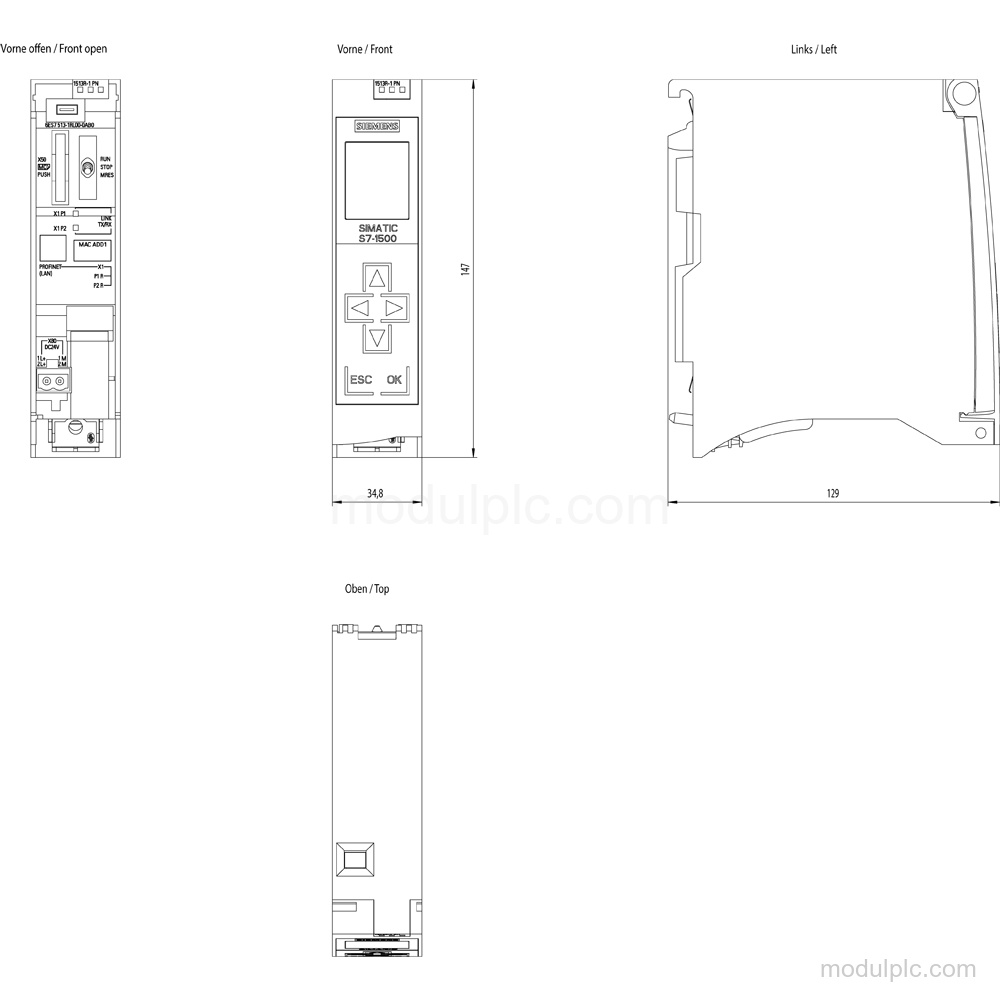

- Data pemasangan: Dimensi: lebar 35 mm, tinggi 147 mm, dan kedalaman 129 mm. Suhu operasi pemasangan horizontal: 0 °C hingga 60 °C; pemasangan vertikal: 0 °C hingga 40 °C.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7513-1RL00-0AB0?
Ini adalah unit pemrosesan pusat SIMATIC S7-1500R CPU 1513R-1PN dengan memori program 300 kbyte dan memori data 1,5 Mbyte.
2. Berapa jumlah port PROFINET pada CPU ini?
Unit ini memiliki 1 antarmuka PROFINET dengan 2 port Ethernet RJ 45 dan switch terintegrasi.
3. Berapa tegangan suplai yang diperlukan CPU ini?
Suplai nominalnya adalah 24 V DC, dengan rentang yang diizinkan 19,2 V hingga 28,8 V DC.
4. Apakah CPU ini memerlukan SIMATIC Memory Card?
Ya. SIMATIC Memory Card diperlukan, dan tersedia 1 slot kartu.
