Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

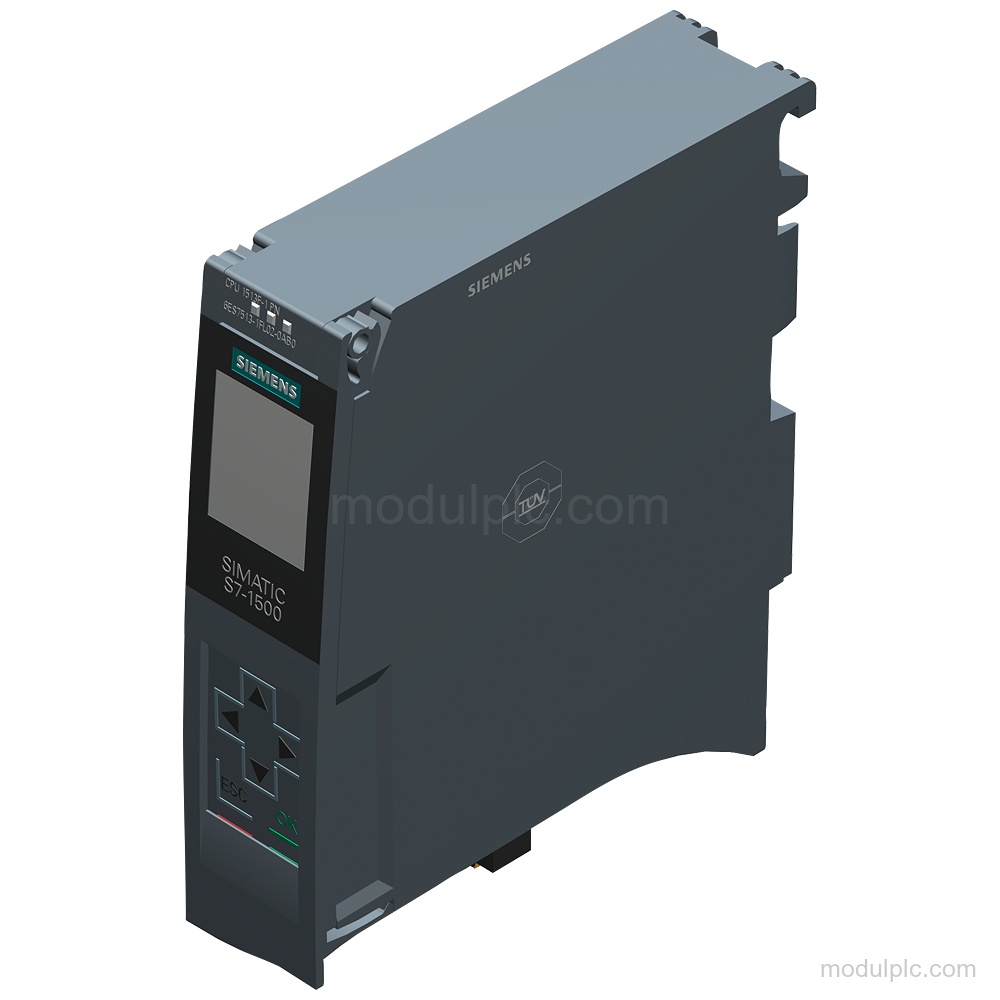

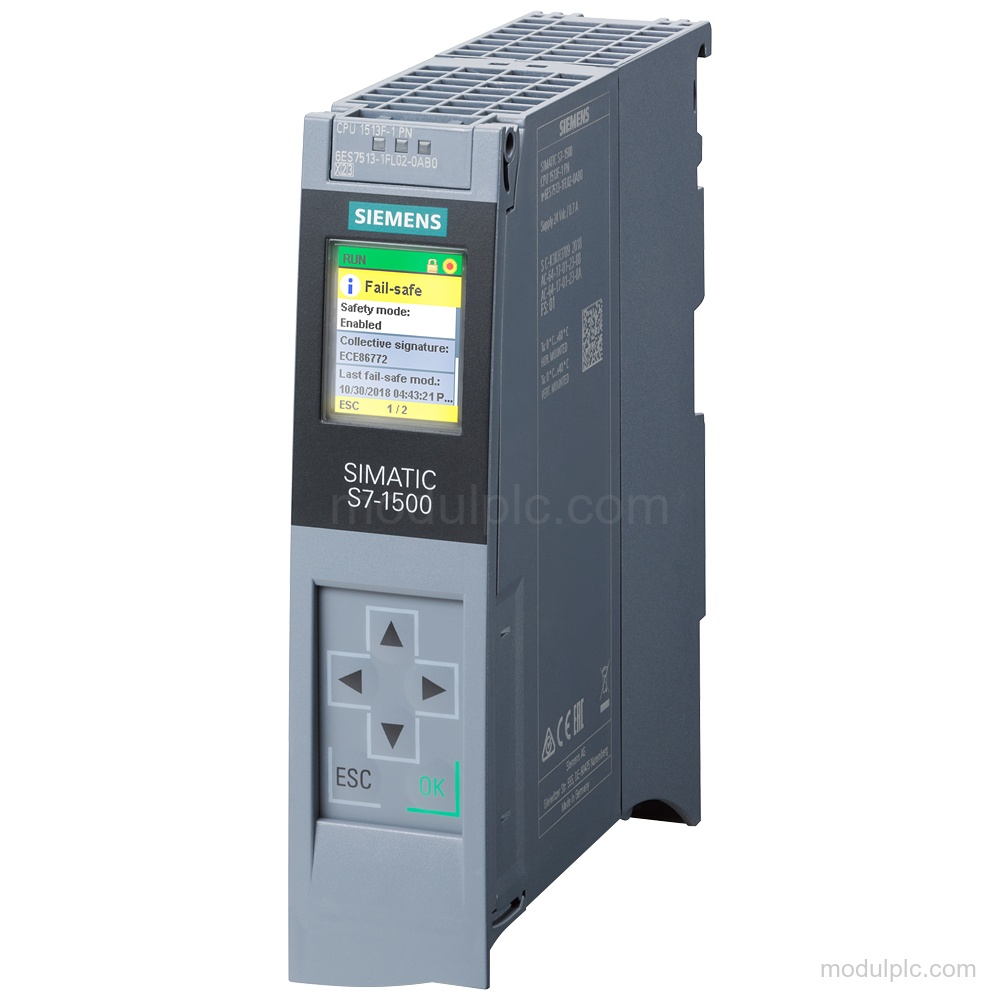

| Tipe produk | CPU 1513F-1 PN |
| Memori kerja program | 450 kbyte |
| Memori kerja data | 1.5 Mbyte |
| Antarmuka PROFINET | 1 |
| Port RJ 45 | 2 |
| Tegangan catu nominal | 24 V DC |
| PROFINET IO device, maks. | 128 |
Aplikasi
- Eksekusi program fail-safe: Menjalankan program fail-safe menggunakan LAD dan FBD, termasuk fungsi keselamatan hingga PLe dan SIL 3.
- Komunikasi PROFINET: Menyediakan komunikasi PROFINET IO Controller dan PROFINET IO device, termasuk PROFINET IRT.
- Kontrol proses: Mendukung pengontrol PID_Compact, PID_3Step, dan PID-Temp dengan optimasi terintegrasi.
Fitur Utama
- CPU fail-safe: CPU 1513F-1 PN mendukung pemrograman fail-safe dengan LAD dan FBD, serta PLe menurut ISO 13849-1 dan SIL 3 menurut IEC 61508.
- Memori kerja: Memori kerja terintegrasi: 450 kbyte untuk program dan 1.5 Mbyte untuk data.
- Antarmuka PROFINET: Satu antarmuka PROFINET dengan switch 2-port terintegrasi, 2 port RJ 45, PROFINET IRT, dan Ethernet 100 Mbps.
- Catu daya: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Perlindungan polaritas terbalik tersedia.
- Kinerja pemrosesan: Waktu pemrosesan tipikal adalah 40 ns untuk operasi bit, 48 ns untuk operasi word, 64 ns untuk aritmetika fixed point, dan 256 ns untuk aritmetika floating point.
- Persyaratan kartu memori: Diperlukan satu SIMATIC Memory Card; memori load plug-in didukung hingga 32 Gbyte.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7513-1FL02-0AB0?
Produk ini adalah unit pemrosesan pusat SIMATIC S7-1500F CPU 1513F-1 PN dengan dukungan program fail-safe.
2. Berapa memori kerja CPU ini?
CPU ini memiliki memori kerja program terintegrasi 450 kbyte dan memori kerja data terintegrasi 1.5 Mbyte.
3. Koneksi PROFINET apa yang tersedia?
Tersedia 1 antarmuka PROFINET dengan 2 port RJ 45 dan switch terintegrasi.
4. Berapa tegangan catu yang digunakan?
Tegangan catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
5. Apakah kartu memori termasuk?
CPU memerlukan SIMATIC Memory Card; kartu tersebut tidak termasuk dalam konfigurasi yang dinyatakan.
