Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

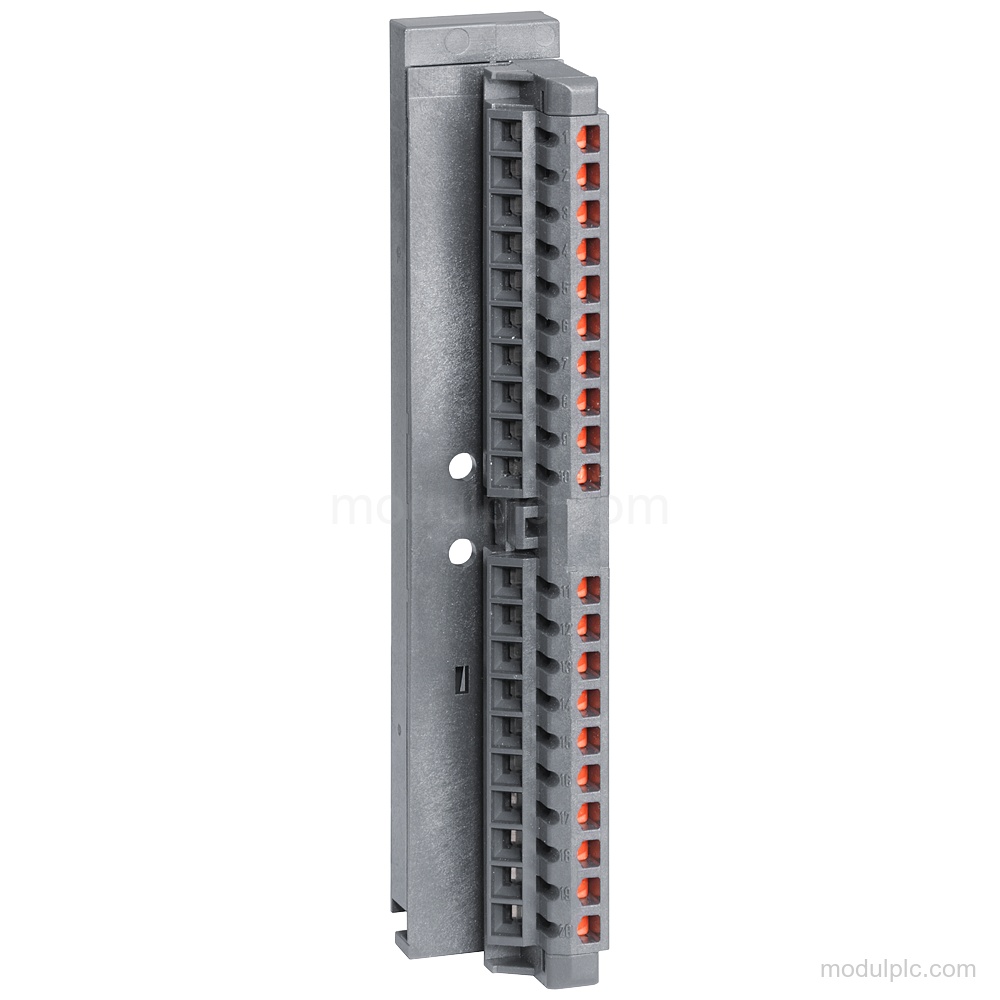

| Jenis produk | Konektor depan untuk modul sinyal SIMATIC S7-300 |
| Jumlah kutub | 20 kutub |
| Metode koneksi | Terminal pegas |
| Penampang kabel yang dapat disambungkan | 0.25 mm2 hingga 1.5 mm2 |
| Bobot | Sekitar 61 g |
| Suhu sekitar selama operasi | 0 °C hingga 60 °C |
| Suhu sekitar selama penyimpanan/transportasi | -40 °C hingga 70 °C |
Fitur Utama
- Jenis produk: Konektor depan untuk modul sinyal SIMATIC S7-300 dengan kontak pegas, 20 kutub.
- Metode koneksi: Terminal pegas; 1 kabel per koneksi, atau 2 konduktor hingga total 1.5 mm2 dalam ferrule bersama.
- Penampang kabel yang dapat disambungkan: Kabel padat dan fleksibel: 0.25 mm2 hingga 1.5 mm2; AWG 24 hingga AWG 16.
- Persiapan kabel: Panjang pengupasan kabel: 6 mm. Ferrule menurut DIN 46228: Desain A, panjang 5 mm hingga 7 mm tanpa selubung plastik; Desain E, panjang hingga 6 mm dengan selubung plastik.

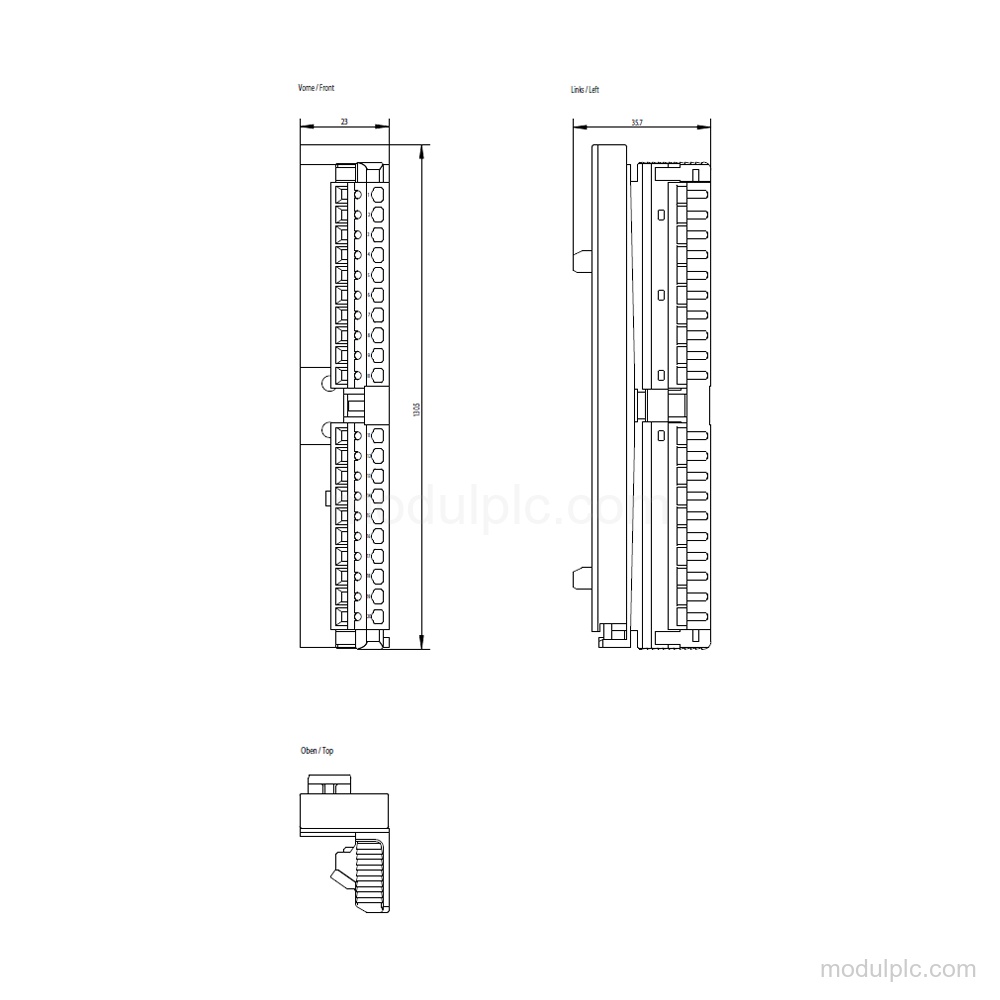

- Dimensi dan bobot: Lebar: 23 mm; tinggi: 131 mm; kedalaman: 36 mm; bobot, kira-kira: 61 g.
- Rentang suhu: Suhu sekitar selama operasi: 0 °C hingga 60 °C. Suhu sekitar selama penyimpanan/transportasi: -40 °C hingga 70 °C.
Pertanyaan yang Sering Diajukan
1. Apa itu Siemens 6ES7392-1BJ00-0AA0?
Produk ini adalah konektor depan 20 kutub SIMATIC S7-300 untuk modul sinyal dengan kontak pegas.
2. Penampang kabel apa yang dapat diterima konektor depan ini?
Produk ini menerima kabel padat 0.25 mm2 hingga 1.5 mm2 dan kabel fleksibel 0.25 mm2 hingga 1.5 mm2, setara dengan AWG 24 hingga AWG 16.
3. Metode koneksi apa yang digunakan?
Produk ini menggunakan terminal pegas dengan 1 kabel per koneksi, atau kombinasi 2 konduktor hingga total 1.5 mm2 dalam ferrule bersama.
4. Berapa dimensi dan bobotnya?
Dimensinya adalah lebar 23 mm, tinggi 131 mm, dan kedalaman 36 mm; bobotnya sekitar 61 g.
