Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

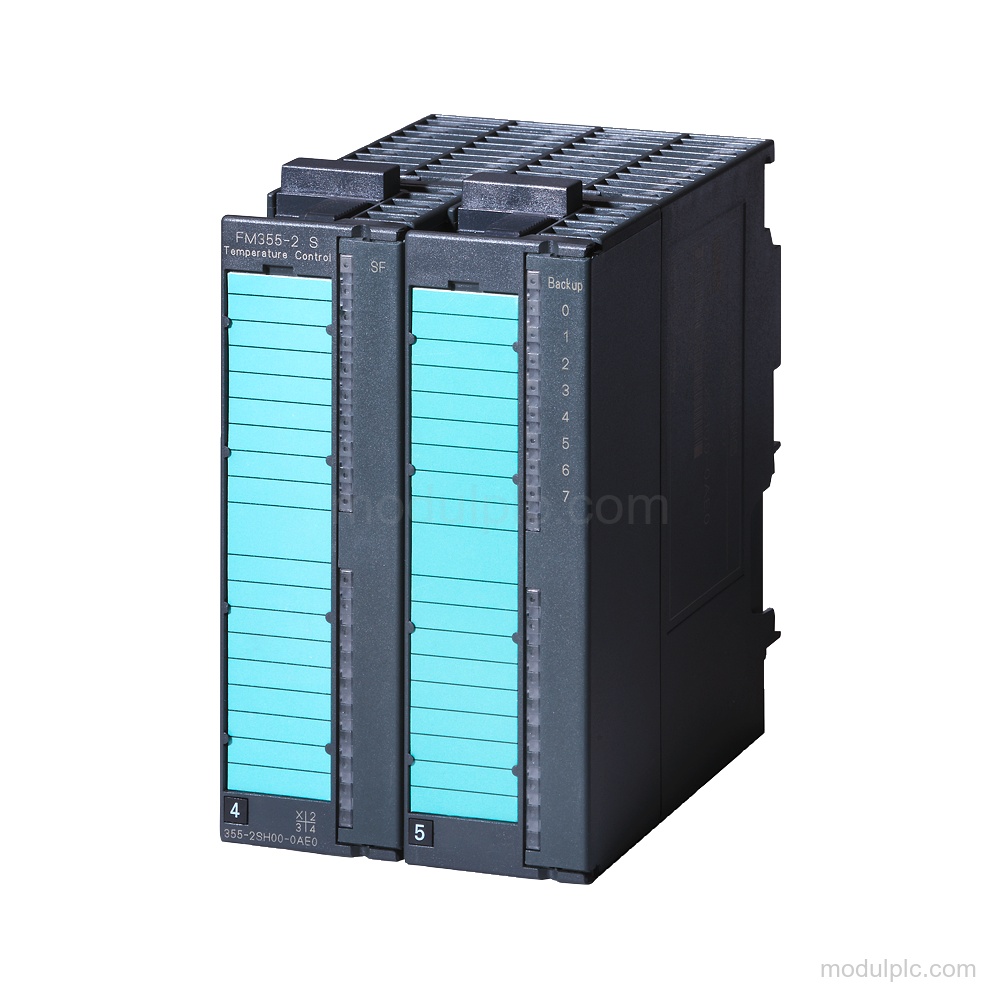

| Tipe modul | Unit kontrol suhu SIMATIC S7-300 FM 355-2S |
| Input analog | 4 |
| Input digital | 8 |
| Output digital | 8 |
| Pengontrol loop tertutup | 4 |
| Sinyal input yang didukung | Tegangan, arus, termokopel tipe B, E, J, K, R, S, dan termometer resistansi Pt100 |
| Resolusi input analog | 14 bit dengan overrange, termasuk tanda |
| Catu dan koneksi | Tegangan beban nominal 24 V DC; konektor depan 2x 20-pin |
Aplikasi
- Kontrol suhu: Menyediakan 4 pengontrol loop tertutup untuk kontrol suhu.
- Akuisisi sinyal dan kontrol output: Mengakuisisi sinyal tegangan, arus, termokopel, dan Pt100 melalui 4 input analog serta mengontrol output digital.
Fitur Utama
- Kanal kontrol suhu: Memiliki 4 input analog dan 4 pengontrol loop tertutup untuk kontrol suhu.
- I/O digital: Menyediakan 8 input digital dan 8 output digital. Output digital memiliki perlindungan hubung singkat elektronik.
- Sinyal input yang didukung: Mendukung tegangan, arus, termokopel tipe B, E, J, K, R, S, dan sinyal termometer resistansi Pt100.
- Resolusi dan diagnostik: Resolusi input analog dengan overrange adalah 14 bit termasuk tanda. Nilai pengganti dapat dihubungkan dan diparameterkan.
- Catu dan koneksi: Menggunakan tegangan beban nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Konektor depan yang diperlukan adalah 2x 20-pin.

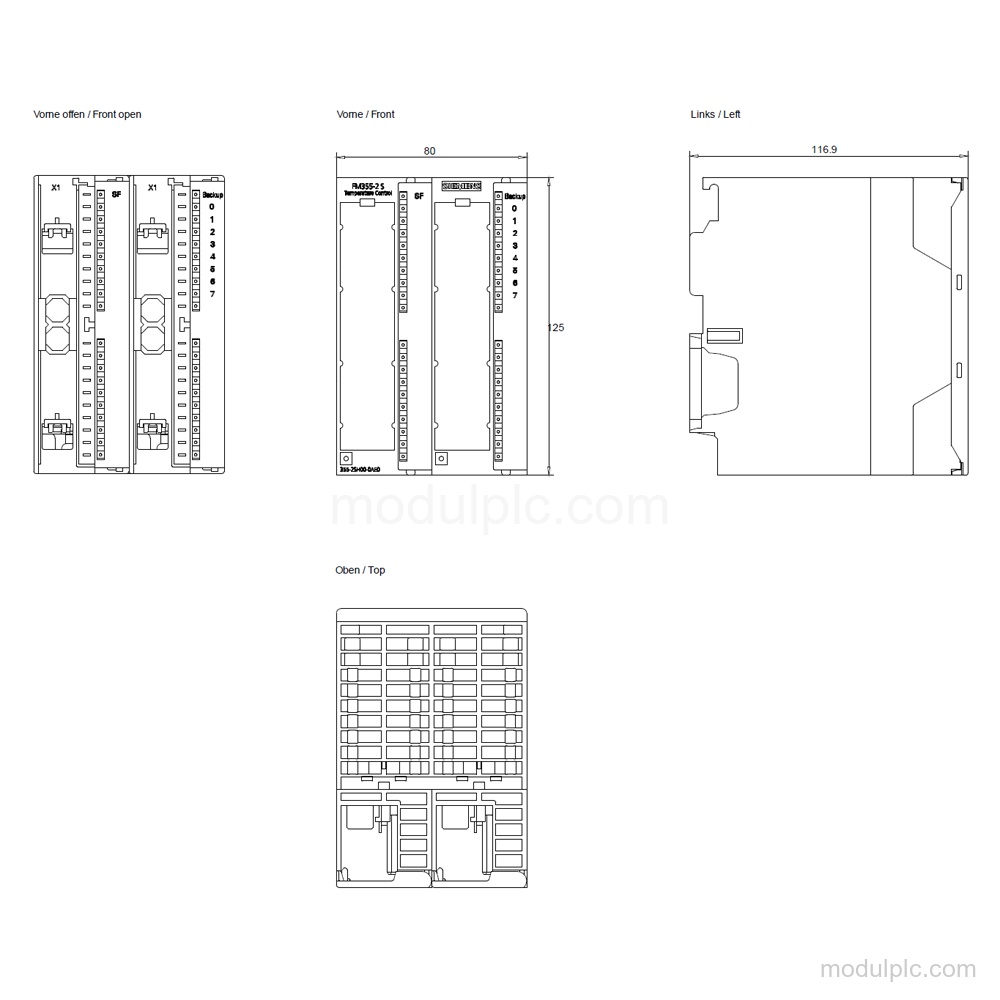

- Isolasi dan dimensi: Kanal terisolasi dari bus backplane melalui optokopler; isolasi diuji dengan 500 V DC. Dimensi: lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal I/O Siemens 6ES7355-2SH00-0AE0?
Unit ini memiliki 4 input analog, 8 input digital, dan 8 output digital.
2. Sinyal input apa yang didukung 6ES7355-2SH00-0AE0?
Unit ini mendukung sinyal tegangan, arus, termokopel tipe B, E, J, K, R, S, dan termometer resistansi Pt100.
3. Berapa tegangan catu yang diperlukan?
Tegangan beban nominalnya adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
4. Konektor depan apa yang diperlukan?
Konektor depan yang diperlukan adalah 2x 20-pin.
