Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | unit kontrol suhu SIMATIC S7-300 FM 355-2 C |
| Kanal | 4 kanal kontinu |
| Input digital | 8 |
| Input analog | 4 |
| Output analog | 4 |
| Tegangan beban nominal | 24 V DC |
| Rentang tegangan beban yang diizinkan | 20.4 V hingga 28.8 V DC |
| Resolusi output | 14 bit dengan overrange, termasuk tanda |
| Pengontrol loop tertutup | 4 |
| Konektor depan | 2x 20-pin |
Aplikasi
- Kontrol suhu: Menyediakan kontrol suhu kontinu melalui 4 pengontrol loop tertutup.
Fitur Utama
- Unit kontrol suhu: Unit SIMATIC S7-300 FM 355-2 C dengan 4 kanal kontinu.
- Konfigurasi I/O: Memiliki 4 input analog, 8 input digital, dan 4 output analog.
- Tegangan suplai: Tegangan beban nominal L+ adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
- Rentang sinyal: Mendukung rentang input tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, 0 hingga 20 mA, Type B/E/J/K/R/S, dan Pt 100.
- Output analog: Menyediakan rentang output 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.

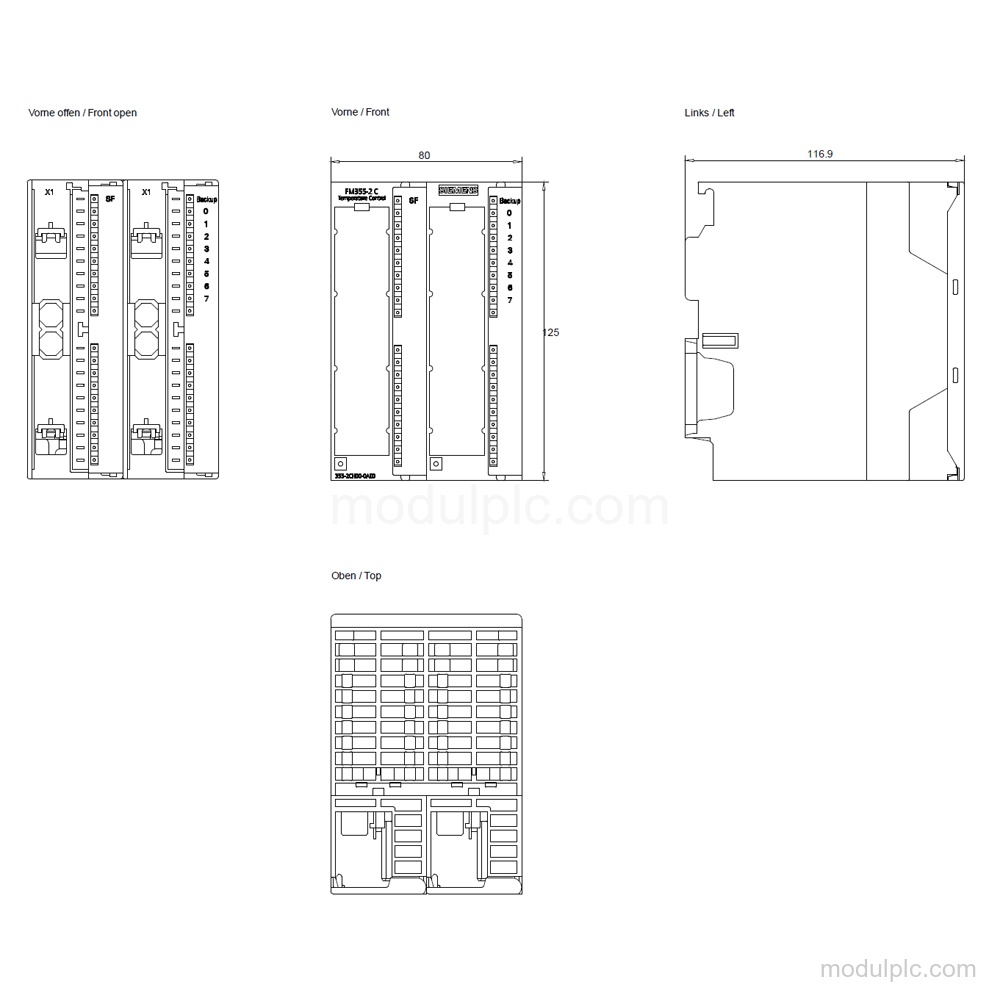

- Pemasangan dan isolasi: Memerlukan konektor depan 2x 20-pin; dimensi 80 mm × 125 mm × 120 mm, dengan isolasi yang diuji pada 500 V DC.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7355-2CH00-0AE0?
Produk ini adalah unit kontrol suhu SIMATIC S7-300 FM 355-2 C dengan 4 kanal kontinu dan 4 pengontrol loop tertutup.
2. Berapa jumlah kanal I/O pada modul ini?
Modul ini memiliki 4 input analog, 8 input digital, dan 4 output analog.
3. Rentang sinyal input apa yang didukung?
Rentang yang didukung mencakup input tegangan, arus, termokopel Type B, E, J, K, R, dan S, serta input termometer resistansi Pt 100.
4. Berapa tegangan suplai yang diperlukan modul ini?
Tegangan beban nominal L+ adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC.
5. Konektor depan apa yang diperlukan?
Modul ini memerlukan konektor depan 2x 20-pin.
