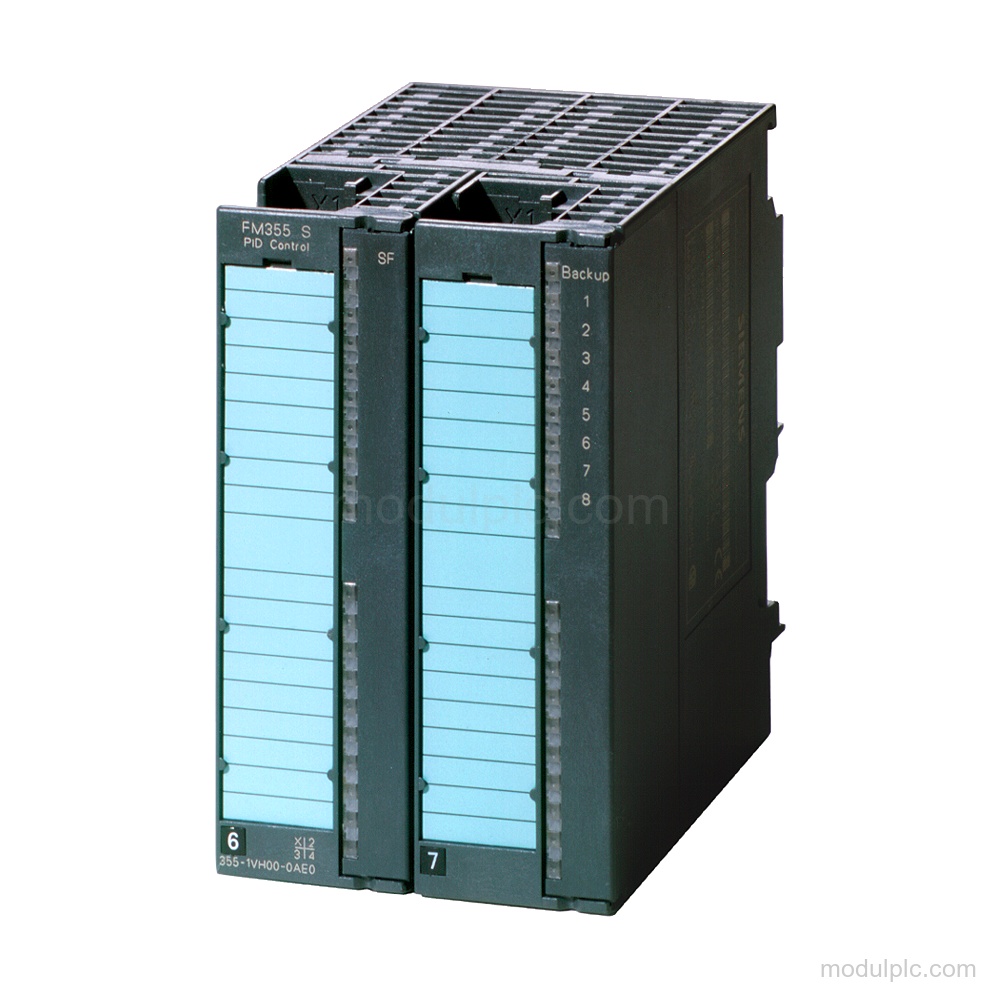

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | unit kontrol SIMATIC S7-300 FM 355 S |
| Kanal | 4 |
| Input digital | 8 |
| Output digital | 8 |
| Input analog | 4 |
| Tegangan catu | 24 V DC nominal; 20.4 V hingga 28.8 V diizinkan |
| Konektor depan | 2x 20-pin |
Aplikasi
- Kontrol loop tertutup: Menyediakan 4 pengontrol loop tertutup.
- Kontrol step dan pulse: Menyediakan fungsi step dan pulse melalui unit kontrol FM 355 S.
Fitur Utama
- Kontrol step dan pulse 4 kanal: Unit kontrol FM 355 S dengan 4 kanal untuk fungsi step dan pulse.
- Konfigurasi I/O campuran: Memiliki 4 input analog, 8 input digital, dan 8 output digital.
- Catu 24 V: Nilai nominal tegangan beban L+: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V.
- Dukungan sinyal analog: Mendukung rentang input tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, 0 hingga 20 mA, Type B/J/K/R/S, dan Pt 100.
- Koneksi depan dan isolasi: Memerlukan konektor depan 2x 20-pin. Isolasi antara kanal dan bus backplane disediakan oleh optocoupler.
- Paket konfigurasi disertakan: Termasuk paket konfigurasi multibahasa, manual, dan Getting Started pada CD-ROM; siklus produk: Produk dihentikan.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal I/O pada 6ES7355-1VH10-0AE0?
Unit ini memiliki 4 input analog, 8 input digital, dan 8 output digital.
2. Sinyal analog apa yang didukung unit kontrol ini?
Unit ini mendukung input tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, 0 hingga 20 mA, Type B/J/K/R/S, dan Pt 100.
3. Berapa tegangan catu yang diperlukan 6ES7355-1VH10-0AE0?
Tegangan beban L+ bernilai nominal 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
4. Konektor depan apa yang diperlukan?
Konektor depan yang diperlukan adalah 2x 20-pin.
