Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis unit | unit kontrol SIMATIC S7-300 FM 355 C |
| Kanal | 4 kanal, kontinu |
| Input digital | 8 |
| Input analog | 4 |
| Output analog | 4 |
| Tegangan beban L+ | 24 V; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Jenis sinyal input | Tegangan, arus, termokopel, dan termometer resistansi |
| Rentang output | 0 hingga 10 V; -10 V hingga +10 V; 0 hingga 20 mA; 4 mA hingga 20 mA |
| Resolusi | 14 bit; 12 bit atau 14 bit, dapat diparameterkan |
| Pengontrol loop tertutup | 4 |
| Konektor depan | 2x 20-pin |
Aplikasi
- Kontrol loop tertutup: Menyediakan 4 pengontrol loop tertutup untuk aplikasi teknologi kontrol.
Fitur Utama
- Konfigurasi I/O: Memiliki 4 input analog, 8 input digital, dan 4 output analog.
- Rentang sinyal: Mendukung input tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, 0 hingga 20 mA, Tipe B/J/K/R/S, dan Pt 100.
- Output analog: Mendukung rentang output 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
- Kontrol dan resolusi: Memiliki 4 pengontrol loop tertutup; resolusi dengan overrange adalah 14 bit, atau 12 bit atau 14 bit, dapat diparameterkan.
- Catu dan proteksi: Tegangan beban nominal L+ adalah 24 V, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Output tegangan memiliki proteksi hubung singkat.

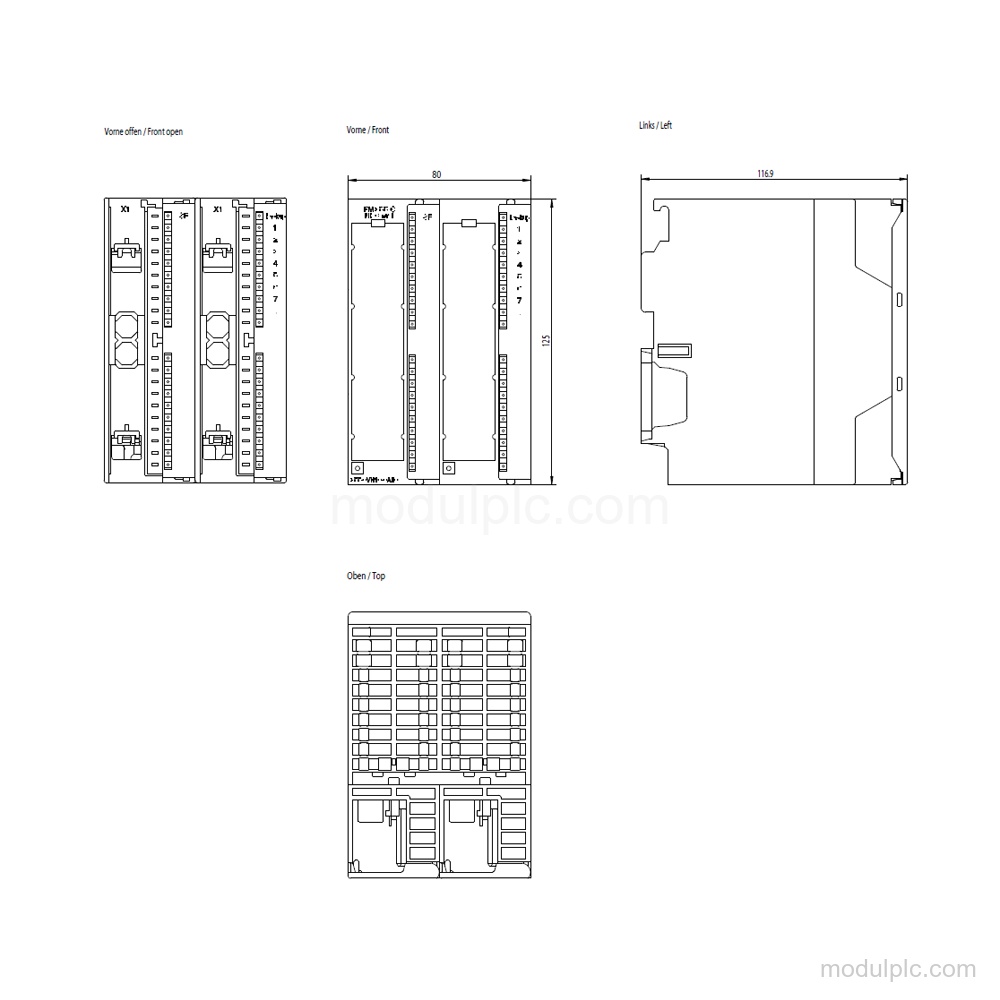

- Koneksi dan dimensi: Memerlukan konektor depan 2x 20-pin; dimensinya adalah lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal I/O yang dimiliki 6ES7355-0VH10-0AE0?
Unit ini memiliki 4 input analog, 8 input digital, dan 4 output analog.
2. Rentang sinyal input apa yang didukung?
Input yang didukung mencakup rentang tegangan, arus, termokopel, dan termometer resistansi, termasuk 0 hingga +10 V, 0 hingga 20 mA, Tipe B/J/K/R/S, dan Pt 100.
3. Rentang output analog apa yang tersedia?
Output analog mendukung 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, dan 4 mA hingga 20 mA.
4. Catu tegangan apa yang digunakan unit ini?
Tegangan beban nominal L+ adalah 24 V, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
5. Konektor depan apa yang diperlukan?
Unit ini memerlukan konektor depan 2x 20-pin.
