Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

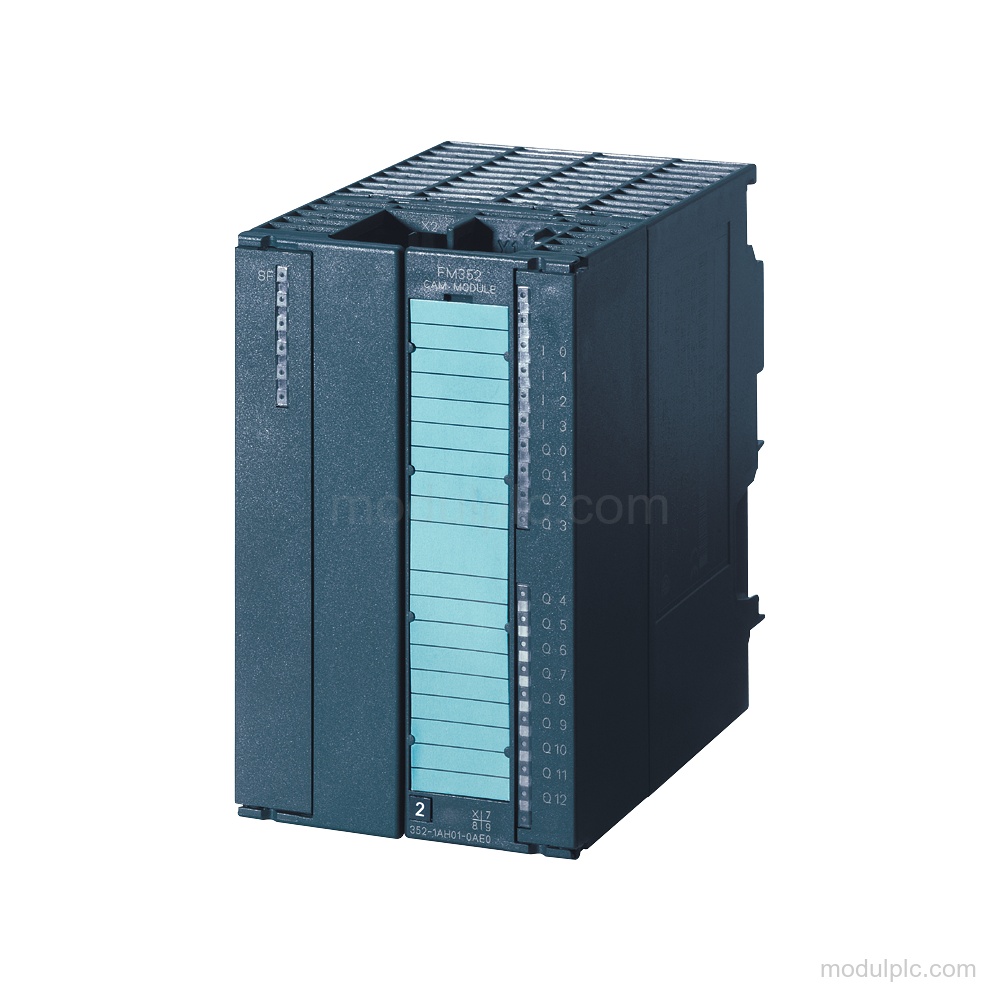

| Jenis modul | Pengendali cam elektronik SIMATIC S7-300 FM 352 |
| Input digital | 4 |
| Output digital | 13 |
| Tegangan catu nominal | 24 V DC |
| Frekuensi input enkoder inkremental simetris, maksimum | 1 MHz |
| Frekuensi input enkoder inkremental asimetris, maksimum | 50 kHz; 50 kHz untuk panjang kabel 25 m; 25 kHz untuk panjang kabel 100 m |
| Frekuensi clock SSI, maksimum | 1 MHz |
| Arus output untuk sinyal "1", rentang yang diizinkan untuk 0 hingga 60 °C | 5 mA hingga 600 mA; dengan UPmax |
| Konektor depan yang diperlukan | 1x 20-pin |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Kontrol jalur cam: Output digital menyediakan fungsi jalur cam.
- Sinyal titik referensi dan pengukuran panjang: Input digital mendukung sakelar titik referensi dan pengaturan nilai aktual mengambang untuk pengukuran panjang.
- Akuisisi sinyal enkoder: Modul menerima sinyal enkoder inkremental, enkoder absolut (SSI), dan sensor 2-kawat.
Fitur Utama
- Suku cadang pengendali cam: Pengendali cam elektronik SIMATIC S7-300 FM 352; paket konfigurasi pada CD disertakan.
- I/O digital: 4 input digital dan 13 output digital. Input mendukung sakelar titik referensi, pengaturan nilai aktual mengambang untuk pengukuran panjang, pelepasan rem, dan pengaktifan output jalur no. 3; output menyediakan fungsi jalur cam.
- Data listrik 24 V: Tegangan catu nominal: 24 V DC. Arus input maksimum 200 mA dari tegangan beban L+ tanpa beban dan maksimum 100 mA dari bus bidang belakang 5 V DC.
- Antarmuka enkoder: Mendukung enkoder inkremental simetris dan asimetris, enkoder absolut (SSI), serta sensor 2-kawat. Frekuensi input enkoder inkremental simetris maksimum 1 MHz.
- Sinyal enkoder SSI: SSI mendukung sinyal DATA, notDATA, CL, dan notCL, panjang telegram yang dapat diparameterkan 13 atau 25 bit, serta frekuensi clock maksimum 1 MHz.

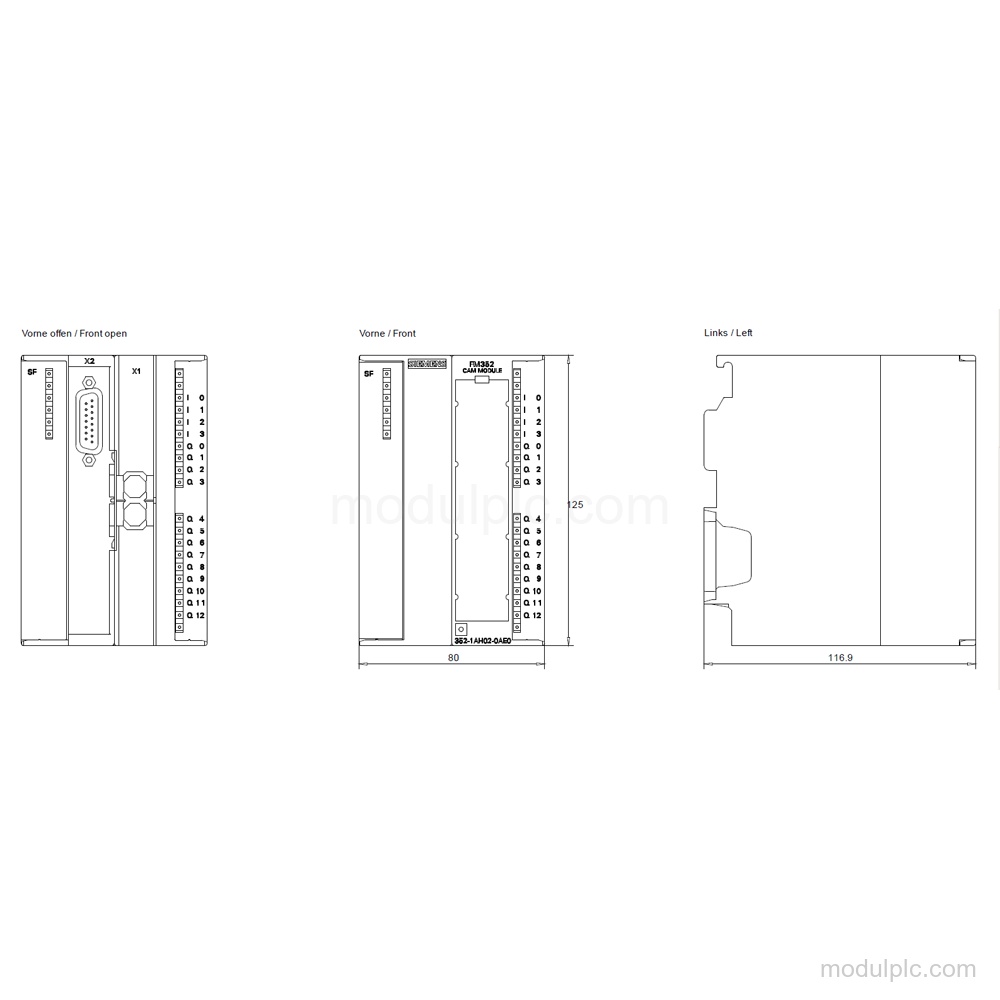

- Koneksi dan dimensi: Konektor depan yang diperlukan: 1x 20-pin. Dimensi: lebar 80 mm, tinggi 125 mm, dan kedalaman 120 mm. Berat: sekitar 550 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital Siemens 6ES7352-1AH02-0AE0?
Modul ini memiliki 4 input digital dan 13 output digital.
2. Jenis enkoder apa yang didukung?
Modul ini mendukung enkoder inkremental simetris dan asimetris, enkoder absolut (SSI), serta sensor 2-kawat.
3. Berapa frekuensi input enkoder yang didukung?
Frekuensi maksimum untuk enkoder inkremental simetris adalah 1 MHz. Untuk enkoder inkremental asimetris, nilainya 50 kHz, 50 kHz untuk panjang kabel 25 m, atau 25 kHz untuk panjang kabel 100 m.
4. Konektor apa yang diperlukan?
Konektor depan yang diperlukan adalah 1x 20-pin.
5. Apa yang termasuk dalam konfigurasi suku cadang ini?
Konfigurasi ini berupa pengendali cam elektronik SIMATIC S7-300 FM 352 dengan paket konfigurasi pada CD.
