Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Prosesor komunikasi SIMATIC S7-300 CP 341 |
| Antarmuka | 1 antarmuka 20 mA (TTY) terisolasi |
| Laju transmisi | 0.3 kbit/s hingga 19.2 kbit/s |
| Catu nominal | 24 V DC |
| Arus input dari tegangan catu L+ | maks. 100 mA |
| Arus input dari bus bidang belakang 5 V DC | maks. 70 mA |
| Konektor | soket sub D 9-pin |
| Koneksi catu | 3 terminal tipe sekrup: L+, M, GND |
| Driver protokol terintegrasi | 3964 (R), ASCII, RK 512 |
Aplikasi
- Koneksi printer serial: Koneksi point-to-point ke printer serial dengan panjang kabel maksimum 1 000 m.
- Komunikasi data: Komunikasi data dengan pengiriman dan penerimaan didukung pada panjang FB dalam RAM hingga 6 100 byte.
Fitur Utama
- Prosesor komunikasi: SIMATIC S7-300 CP 341 dengan antarmuka komunikasi 20 mA (TTY).
- Antarmuka terisolasi: 1 antarmuka 20 mA (TTY) terisolasi dengan laju transmisi dari 0.3 kbit/s hingga 19.2 kbit/s.
- Catu dan arus: Catu nominal: 24 V DC; arus input: maks. 100 mA dari tegangan catu L+ dan maks. 70 mA dari bus bidang belakang 5 V DC.
- Protokol dan telegram: Driver protokol terintegrasi: 3964 (R), ASCII, dan RK 512; panjang telegram maksimum: 4 096 byte untuk setiap protokol.
- Koneksi dan diagnostik: 3 terminal tipe sekrup untuk L+, M, dan GND; soket sub D 9-pin; LED untuk Receive RxD, Transmit TxD, dan Kesalahan grup SF (merah).

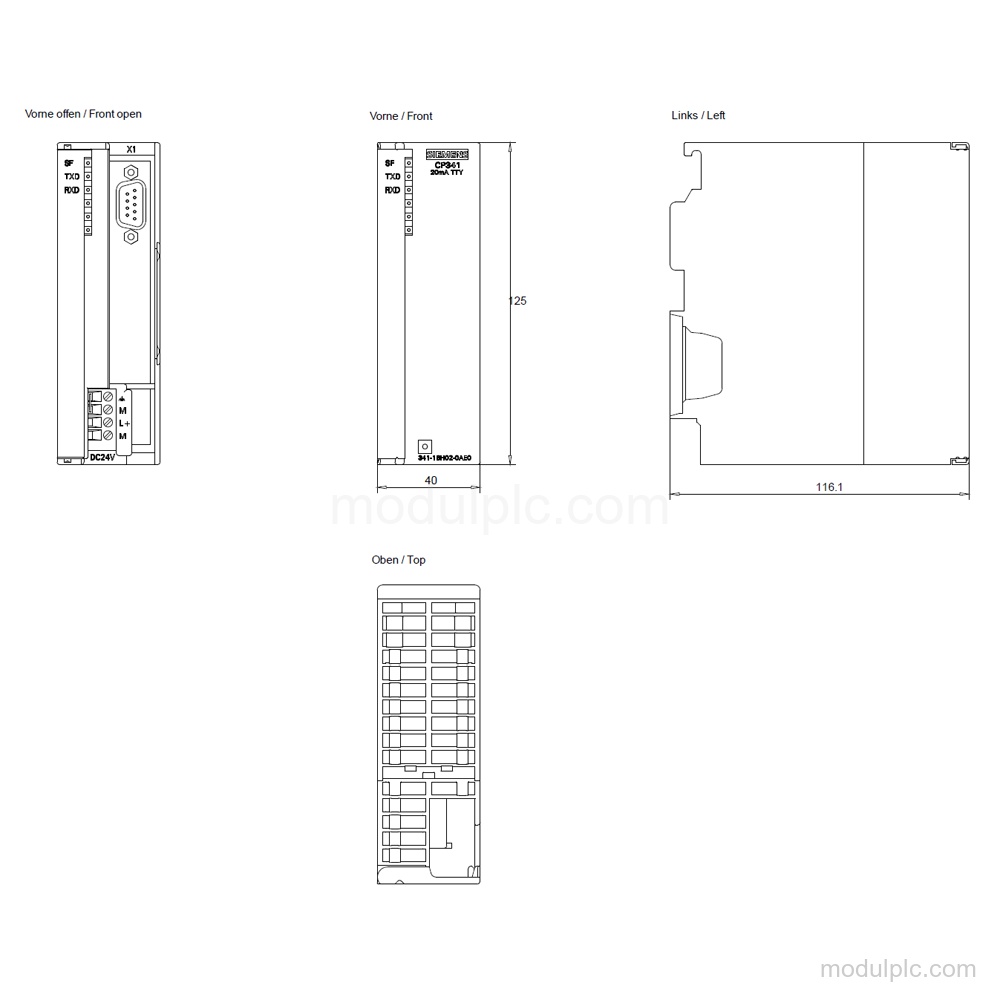

- Dimensi dan berat: Lebar: 40 mm; tinggi: 125 mm; kedalaman: 120 mm; berat sekitar: 300 g.
Pertanyaan yang Sering Diajukan
1. Antarmuka apa yang dimiliki 6ES7341-1BH02-0AE0?
Produk ini memiliki 1 antarmuka 20 mA (TTY) terisolasi.
2. Catu apa yang digunakan CP 341 ini?
Catu nominalnya adalah 24 V DC. Koneksi catu menggunakan 3 terminal tipe sekrup: L+, M, dan GND.
3. Protokol apa yang terintegrasi?
Driver protokol terintegrasinya adalah 3964 (R), ASCII, dan RK 512.
4. Konektor apa yang tersedia untuk antarmuka?
Antarmukanya menggunakan soket sub D 9-pin.
