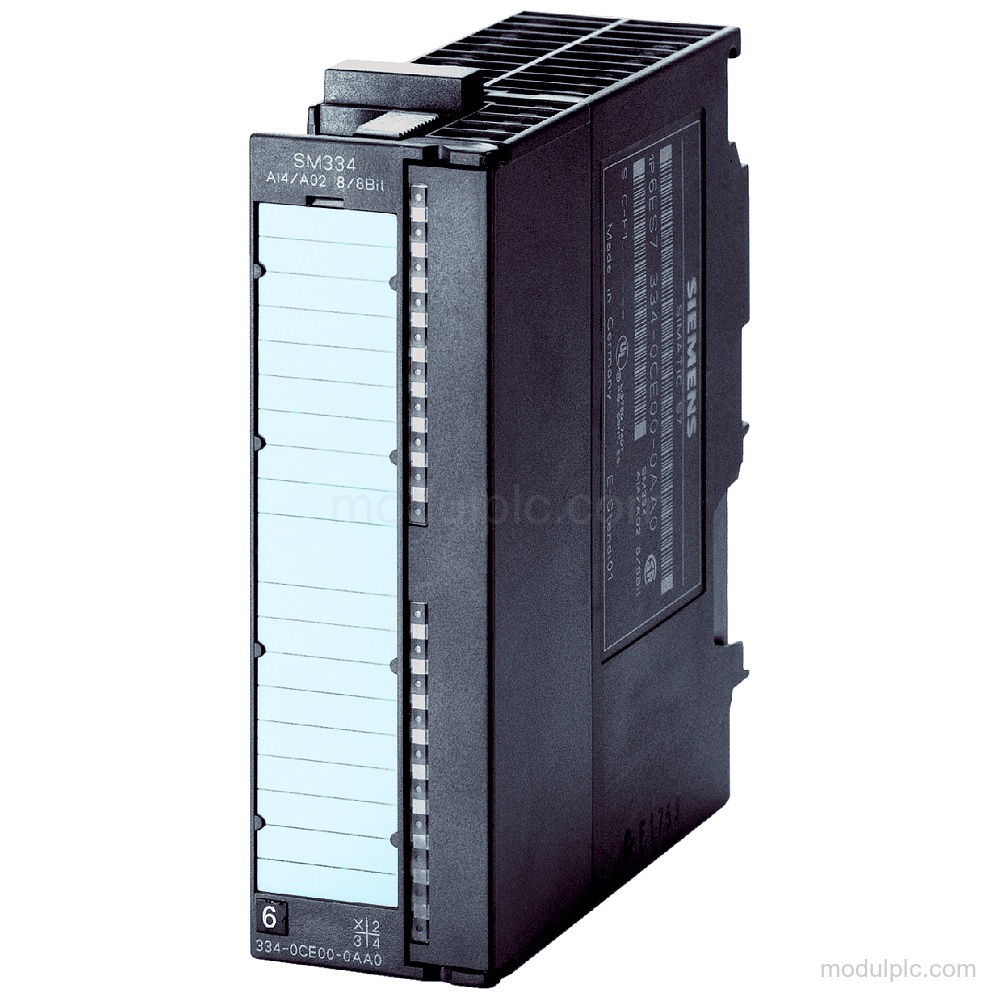

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input analog | 4 |
| Kanal output analog | 2 |
| Rentang input tegangan | 0 hingga +10 V |
| Rentang input resistansi | 0 hingga 10000 ohm |
| Resolusi dengan overrange | 12 bit |
| Tegangan beban nominal L+ | 24 V DC |
| Konektor depan | 20-pin |
Aplikasi
- Pengukuran tegangan: Input analog mendukung pengukuran tegangan dalam rentang 0 hingga +10 V.
- Pengukuran resistansi: Input analog mendukung pengukuran resistansi dari 0 hingga 10000 ohm dan pengukuran Pt 100 pada rentang iklim.
- Kontrol output tegangan: Output analog menyediakan sinyal 0 hingga 10 V dengan perlindungan hubung singkat.
Fitur Utama
- Kanal I/O analog: Modul ini memiliki 4 input analog dan 2 output analog; 2 input mendukung pengukuran tegangan dan 4 mendukung pengukuran resistansi.
- Rentang input yang didukung: Rentang input mencakup 0 hingga +10 V, Pt 100 hanya pada rentang iklim, dan 0 hingga 10000 ohm.
- Output tegangan: 2 output analog mendukung 0 hingga 10 V, perlindungan hubung singkat, arus hubung singkat maksimum 30 mA, dan impedansi beban minimum 2.5 kΩ.
- Resolusi dan waktu: Resolusi dengan overrange hingga 12 bit; waktu konversi per kanal adalah 500 μs, dan waktu integrasi dapat diparameterkan pada 16,67 / 20 ms.
- Catu daya dan isolasi: Tegangan beban nominal L+ adalah 24 V DC dengan perlindungan polaritas terbalik. Input analog terisolasi dari bus backplane, sedangkan output analog terisolasi dari bus backplane dan catu daya elektronik.

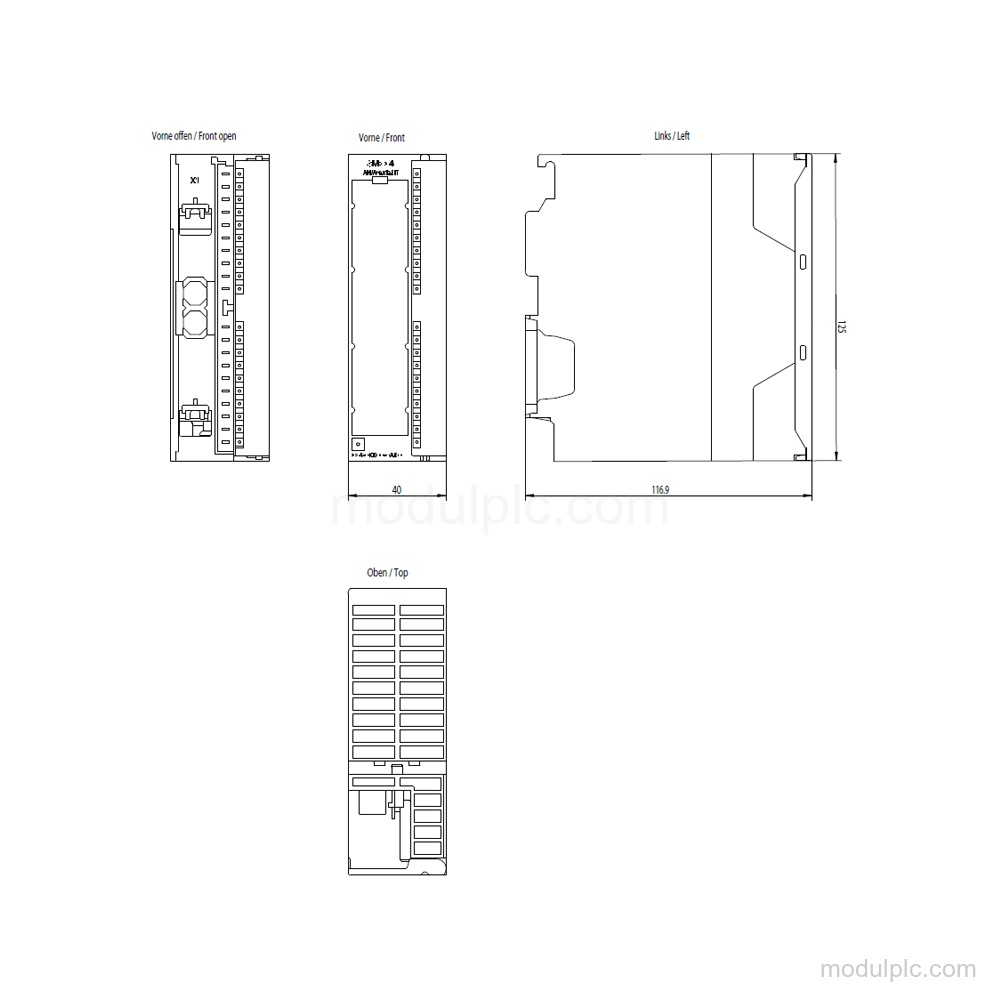

- Koneksi dan dimensi: Modul ini memerlukan konektor depan 20-pin dan berukuran lebar 40 mm, tinggi 125 mm, serta kedalaman 117 mm.
Pertanyaan yang Sering Diajukan
1. Berapa kanal I/O analog yang dimiliki Siemens 6ES7334-0KE00-0AB0?
Modul ini memiliki 4 input analog dan 2 output analog.
2. Sinyal input apa yang didukung 6ES7334-0KE00-0AB0?
Modul ini mendukung 0 hingga +10 V, Pt 100 hanya pada rentang iklim, dan 0 hingga 10000 ohm.
3. Berapa resolusi dan waktu konversi modul ini?
Resolusi dengan overrange hingga 12 bit, dan waktu konversi per kanal adalah 500 μs.
4. Konektor dan catu daya apa yang diperlukan modul ini?
Modul ini memerlukan konektor depan 20-pin dan memiliki tegangan beban nominal L+ sebesar 24 V DC.
